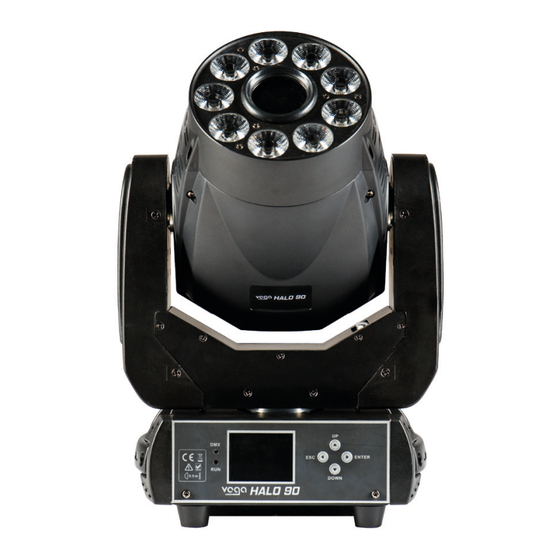

- Seite 1 Vega Halo 90 10/2018 LIG0014207-000 Bedienungsanleitung User Manual...
- Seite 2 Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen! • Im Falle von Beschädigungen des Netzkabels muss dieses umgehend gegen ein Original Ersatzteil des Herstellers ersetzt werden. RISK OF ELECTRIC SHOCK DO NOT OPEN • Stellen Sie sicher, dass die Netzspannung nicht höher als die auf dem Gehäuse angegebene Spannung ist.
-
Seite 3: Garantie
Herzlichen Glückwunsch zu Ihrer neuen LightmaXX Moving Head! Vielen Dank, dass Sie sich für ein Produkt von Lightmaxx entschieden haben. Durch effi zien- te Entwicklung und ökonomische Produktion ermöglicht Lightmaxx hochwertige Produkte zu einem fantastischen Preis. Bitte lesen Sie die Bedienungsanleitung sorgfältig, um über sämtliche Funktionen dieses Produktes informiert zu sein und... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise: GEFAHR! (Für Babys und Kinder) Verpackungen, Kunststofffolien und sonstiges Verpackungsmaterial ist ordnungsgemäß aufzubewahren oder zu entsorgen. Es ist aufgrund von Erstickungsgefahr außerhalb der Reichweite von Babys und Kindern aufzubewahren. Stellen Sie sicher, dass Kinder niemals unbeaufsichtigt das Gerät benutzen! Vergewissern Sie sich außerdem, dass Kinder keine (Klein-)Teile vom Gerät ent- fernen, da sie durch verschlucken daran ersticken könnten! GEFAHR! (Elektrischer Schlag durch hohe Spannungen im Gerät) -
Seite 5: Installation
Hinweis! (Betriebsbedingungen) Aufgrund seiner baulichen Eigenschaften ist das Gerät für den Betrieb in Innenräumen konzipiert. Setzen Sie das Gerät niemals Regen, Feuchtigkeit oder Flüssigkeiten aus, da dies zu Beschädigungen führen kann. Vibratio- nen, Schmutz oder Sonneneinstrahlung kann ebenso zu Beschädigungen führen, vermeiden Sie diese! Hinweis! (Stromversorgung) Überprüfen Sie unbedingt die Übereinstimmung der Gerätespannung mit... -
Seite 6: Betriebsart Dmx
Warnung! (Verletzungsgefahr durch Herabfallen) Es ist zu gewährleisten, dass die Montage des Gerätes allen gesetzlichen Normen und Vorschriften im jeweiligen Einsatzland entspricht. Es ist sicher- zustellen, dass das Gerät stets durch eine zweite Befestigung gesichert ist (z.B. Safety) Hinweis! (Überhitzungsgefahr) Die max. -
Seite 7: Kanal Beschreibungstabelle
16 Kanal Beschreibungstabelle: Kanal Wert Beschreibung 000-255 000-255 000-255 Dimmer (0-100%) 000-004 Verschluss zu 005-250 Strobeeffekt langsam bis schnell 251-255 Verschluss auf 000-004 Offen(weiß) 005-013 Weiß/Farbe 1 014-022 Fabe 1 023-031 Weiß/Farbe 2 032-040 Farbe 2 041-049 Weiß/Farbe 3 050-058 Fabe 3 059-067 Weiß/Farbe 4... - Seite 8 Kanal Wert Beschreibung 000-255 Fokus 000-007 Offen(weiß) 008-134 Prisma 135-255 vorwärts Rotation langsam bis schnell 000-004 Wash Verschluss zugeschlossen 005-250 Wash Strobe-Effekt langsam bis schnell CH10 251-255 Wash Verschluss offen CH11 000-255 CH12 000-255 Grün CH13 000-255 Blau CH14 000-255 Weiß...
-
Seite 9: Betriebsart Statisch, Auto Oder Sound
Betriebsart Statisch, Auto oder Sound: Das Gerät beinhaltet automatische Programme, die nach festen Schemata ablaufen (Auto) oder über das eingebaute Mikrofon passend zur Musik abgerufen werden (Sound). Die Auswahl des jeweiligen Modus erfolgt über das Menü direkt am Gerät. Anschlüsse und Bedienelemente: Nummer Beschreibung Nummer... -
Seite 10: Die Menüstruktur Im Detail
Die Menüstruktur im Detail: Adresse Einstellung Adressenummer einstellen (DMX) Auto 1 Auto 2 (AUTO) Run Mode (SOUND) Manual Test Funktion und Operation (MANUAL) Pan umkehren Neigung umkehren Display Bildschirm umkehren Setup (Erweiterte Einstellung) Kanal(10/12/14/16CH Auswahl) Ver v1 Empfi ndlichkeit(01-100) System Motor null Information DMX Adresse... -
Seite 11: Fehlerbehebung
Fehlerbehebung: Hinweis! (Störung bei Datenübertragung) Verbinden Sie auf keinen Fall den DMX Ein- oder Ausgang mit Audiogerä- ten wie Endstufen oder Mischpulte! DMX Kabel ermöglichen einen störungsfreien Betrieb und höchstmögliche Übertragungssicherheit von Signaldaten. Benutzen Sie keine Mikrofonka- bel. Die nachfolgende Übersicht dient als Hilfe für eine schnelle Fehlerbehebung. Sollten Sie sich unsicher sein, kontaktieren Sie den Hersteller, den Händler oder entsprechendes Fachperso- nal. -
Seite 12: Entsorgung Von Verpackungen
Umweltschutz: Die Firma Music Store professional GmbH bemüht sich stets die Belastung durch Verpackungen auf ein Minimum zu reduzieren. Die Verwendung von umweltfreundlichen und wiederverwertbaren Materialen ist dabei stets von elementarer Bedeutung. Bitte führen sie die Verpackungen nach Gebrauch den entsprechenden Verwertungen zu. Entsorgung von Verpackungen: Sorgen Sie dafür, dass Papierverpackungen, Kunststoffmaterial, etc. - Seite 13 Safety Instructions! Please read before connection • Ensure that the supply voltage does not exceed the voltage and operation! capacity indicated on the housing of the device. RISK OF ELECTRIC SHOCK. • In case of fatal error, please contact the distributor and stop DO NOT OPEN! all operations of the device immediately.
-
Seite 14: Intended Use
Congratulations on your new LightmaXX Vector Spot 150! Thank you for choosing a Lightmaxx product. Thanks to effi cient development and economical production, Lightmaxx makes high-quality products at a fantastic price possible. Please read these operating instructions carefully to be informed about all functions of... -
Seite 15: Safety Instructions
Safety instructions: DANGER! (For Babies and Children) Wrapping, plastic foils and other packaging material must be properly stored or disposed of. It should be kept out of the reach of babies and children due to the risk of suffocation. Ensure that children never use the device unattended! Also make sure that children do not remove any (small) parts from the device, as they could suffocate if swallowed! DANGER! (electric shock due to high voltages in the device) - Seite 16 Note! (Operating conditions) Due to its structural characteristics, the device is designed for indoor use. Do not expose the device to rain, moisture or liquids, as this can cause damage. Vibrations, dirt or sunlight can also lead to damage, avoid them! Warning! (Power Supply) Make sure that the device voltage matches your local mains voltage.
-
Seite 17: Operation
Operation: Make sure everything is connected before switching on. Use only high-quality cables that are as short as possible for the connections. DMX mode: Connect the DMX input of your device to the DMX output of your DMX controller, your DMX software or the DMX output of a device already in your DMX chain. - Seite 18 DMX Description table 10CH 12CH 14CH 16CH Function Channel Description Value 000-255 0-540° Pan fi ne 000-255 Pan fi ne Tilt 000-255 0-270° Tilt fi ne 000-255 Tilt fi ne 000-255 from slow to fast Speed LED Dimmer 000-255 from dark to bright LED Strobe 000-007 turn off...
- Seite 19 10CH 12CH 14CH 16CH Funktion Kanalwert Beschreibung 099-115 Gobo 3 Shake speed slow to fast 106-112 Gobo 2 Shake speed slow to fast 8 static Gobos+ 113-119 white 120-127 Open 128-191 Gobo rotate CW slow to fast 192-255 Gobo rotate CCW slow to fast 000-115 Open 016-031...
-
Seite 20: Connections And Control Elements
Static, Auto or Sound mode: The device contains automatic programs that run according to fi xed schemes (Auto) or are retrieved via the built-in microphone to match the music (sound). The respective mode is selected via the menu directly on the device. Connections and Control Elements: Number Description... - Seite 21 Menu Structure in Detail: Address settings set address number (DMX) Auto 1 Auto 2 (AUTO) Run Mode (SOUND) Manual Test Function and Operation (MANUAL) Pan reverse Tilt reverse Display Screen reverse Setup (advanced settings) Channel (10/12/14/16CH Select) Ver v1 Sensitivity (01-100) System Motor zero Information...
-
Seite 22: Troubleshooting
Troubleshooting: Warning! (Fault during data transmission) Never connect the DMX input or output to audio devices such as power amplifi ers or mixing consoles! DMX cables enable interference-free operation and the highest possible transmission reliability of signal data. Do not use microphone cables. The following overview is intended as an aid for troubleshooting. -
Seite 23: Environmental Safety
Environmental Safety: Music Store professional GmbH always endeavours to reduce the burden of packaging to a minimum. The use of environmentally friendly and recyclable materials is always of funda- mental importance. Please recycle the packaging after use. Disposal of packaging: Ensure that paper packaging, plastic material, etc.
