Hark Radiante 80 RK Aufbauanleitung

Aufbauanleitung für Warmluftkamine
mit Radiante 80 RK, mit Keramik-Feinstaubfilter
Sehr geehrter Kunde,
Sie haben ein Qualitätsprodukt erworben, das nach dem
neusten Stand der Technik entwickelt wurde. Und Sie
haben sich dafür entschieden, den Wärme erzeuger selbst
auf zu bauen. Bevor Sie damit beginnen, bitten wir Sie
in Ihrem eigenen Interesse, alle Punkte der Anleit ungen
aufmerksam zu lesen, denn der Anlagenersteller (!) ist für
die Sicherheit und einwandfreie Funktion der Anlage
verantwortlich. Beim Einbau des Kaminein satzes müssen
die bestehenden Gesetze der Landes bau ordnung, sowie
örtliche feuerpolizeiliche
wie auch die EN 13229, beachtet werden. Nationale und
örtliche Bestimmungen müssen erfüllt werden.
Und vergessen Sie auf keinen Fall, vor Beginn der
Baumaßnahme den Bezirks schorn steinfeger zu benachrichtigen.
Er muß den Rauchrohranschluss an dem Schornstein über prüfen
und kontrolliert den Brandschutz! Nun hoffen wir, daß Ihnen
der Aufbau Ihres neuen Warmluftkamins ohne Komplikationen
gelingt und wünschen Ihnen fortan wohlig warme Stunden mit der
Radiante 80 RK!
1

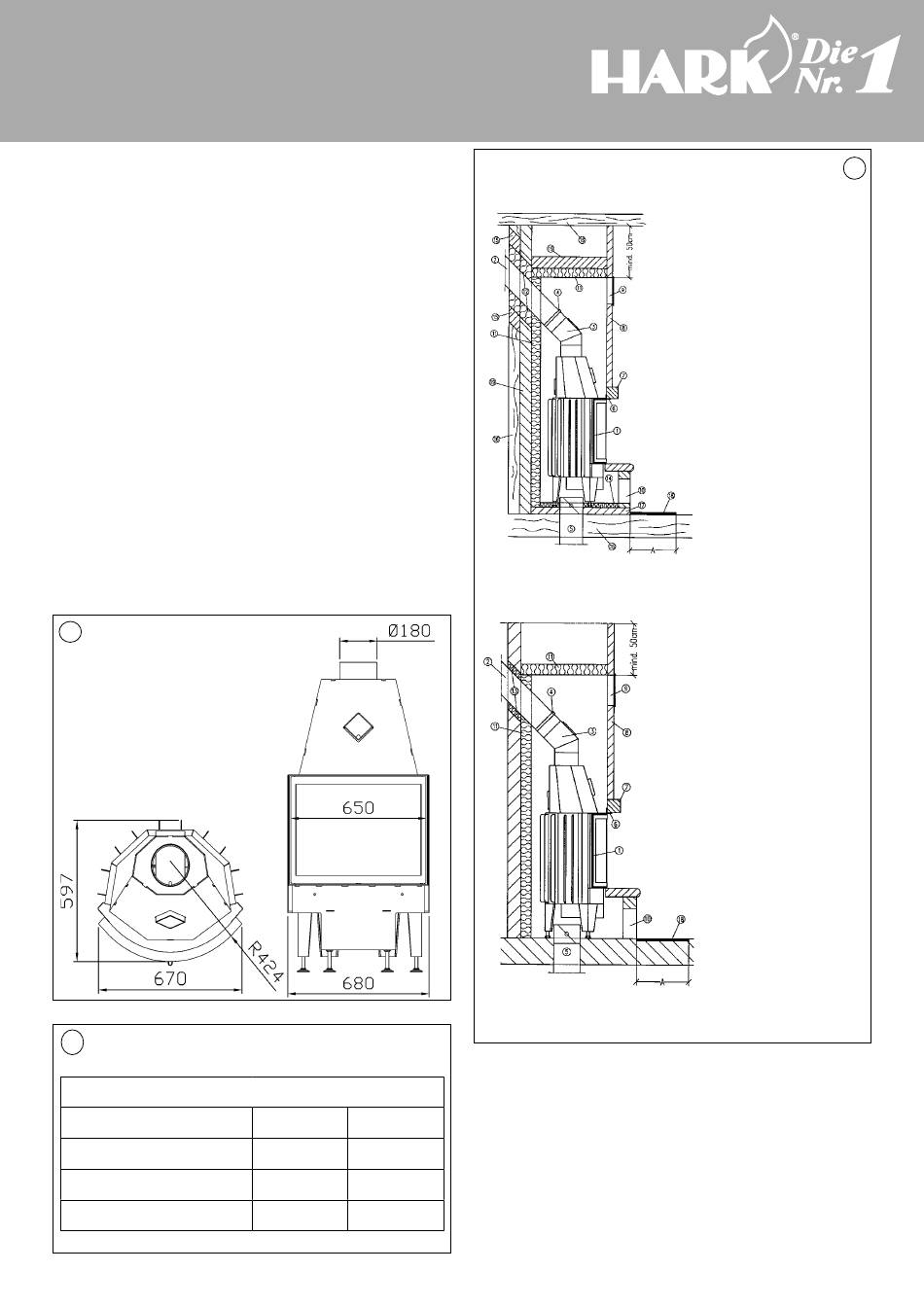

Die für die Schornsteinbemessung
2
nach EN 13384 erforderlichen Werte sind:
Bei Betrieb mit geschlossenem Feuerraum: A 1
Nennwärmeleistung
Abgasmassenstrom
Abgastemperatur
erforderlicher Förderdruck
Register-Nr. RFF 29 10 2229
und baurechtliche Vorschriften
9,0 kW
6,8 g/sec
305 °C
0,12 mbar
im Kamin- & Kachelofenbau
AUSFühRUNG BEI BRENNBAREN
BAUSToFFEN SoWIE STAhLBEToNWäNDEN UND
ANBAUWäNDEN UNTER 10 cM STäRKE
NoRMALAUSFühRUNG
BEI NIchT BRENNBAREN
BAUSToFFEN
*Wärmedämmplatten aus calciumsilikat, nichtbrennbarer Baustoff gemäß DIN 4102, A1,
Zulassungsbescheid Z. 43. 14. - 139 des deutschen Institutes für Bautechnik,
Berlin; als Alternative zur Mineralwolle nach DIN 4102, A1; gemäß AGI Q-132
** Mineralwolle nach DIN 4102, A1 und AGI Q-132
1. Grundsätzliche Hinweise
1.1 Jeder offene Kamin ist an einen separaten Schornstein
anzuschließen. Eine Mehrfachbelegung ist gesetzlich
verboten, außer bei Kamineinsätzen nach A1 oder
Bauart 1! Die wirksame Schornstein höhe sollte ab
Rauchrohreintritt bis zur Schornsteinmündung mindestens
4,50 m betragen und der Schornstein sollte einen
Mindest querschnitt von 254 cm
nicht überschreiten.
-1-
3
1. hARK Radiante
2. Wandfutter bzw. Kamin-
anschlußstutzen
3. verstellbarer Rauchrohrbo-
gen mit Revisions öffnung
und Rauchrohr
4. Rauchrohrschelle
5. Verbrennungs luftzufuhr mit
Absperrklappe,
freier Querschnitt
mind. 300 cm
2
6. Auflagerahmen für Sturz
7. Sturz
8. Schürze aus 4 cm Promat
oder Referenzstoff
9. Warmluftaustrittsgitter, freier
Querschnitt 240 cm pro
2
kW heizleistung
10. Sockel mit Umluftöffnung,
freier Querschnitt 200 cm
2
pro kW heizleistung
11. *Dämmung Promasil
950 KS, 6 cm stark
12. **Mineralwolle 10 cm
stark
13. **Mineralwolle, 4 cm stark
14. *Dämmung Promasil
950 KS, 4 cm stark
15. holz- bzw. Stahlbetonwand
durch 10 cm
Porenbeton ersetzen
16. zu schützende Wand bzw.
Boden
17. Tragplatte aus Beton,
mind. 6 cm stark
18. Brandschutz aus nicht
brennbarem Belag,
Mindestabstand:
Sockelhöhe plus 30 cm,
jedoch mind. 50 cm
19. 10 cm starke Abmauer ung
aus Porenbeton
haben, jedoch 400 cm
2 2
