Anwendung
CA2N1645de
11.2003

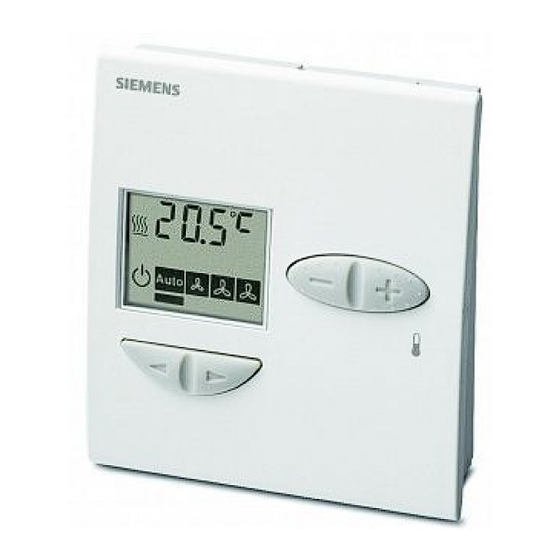

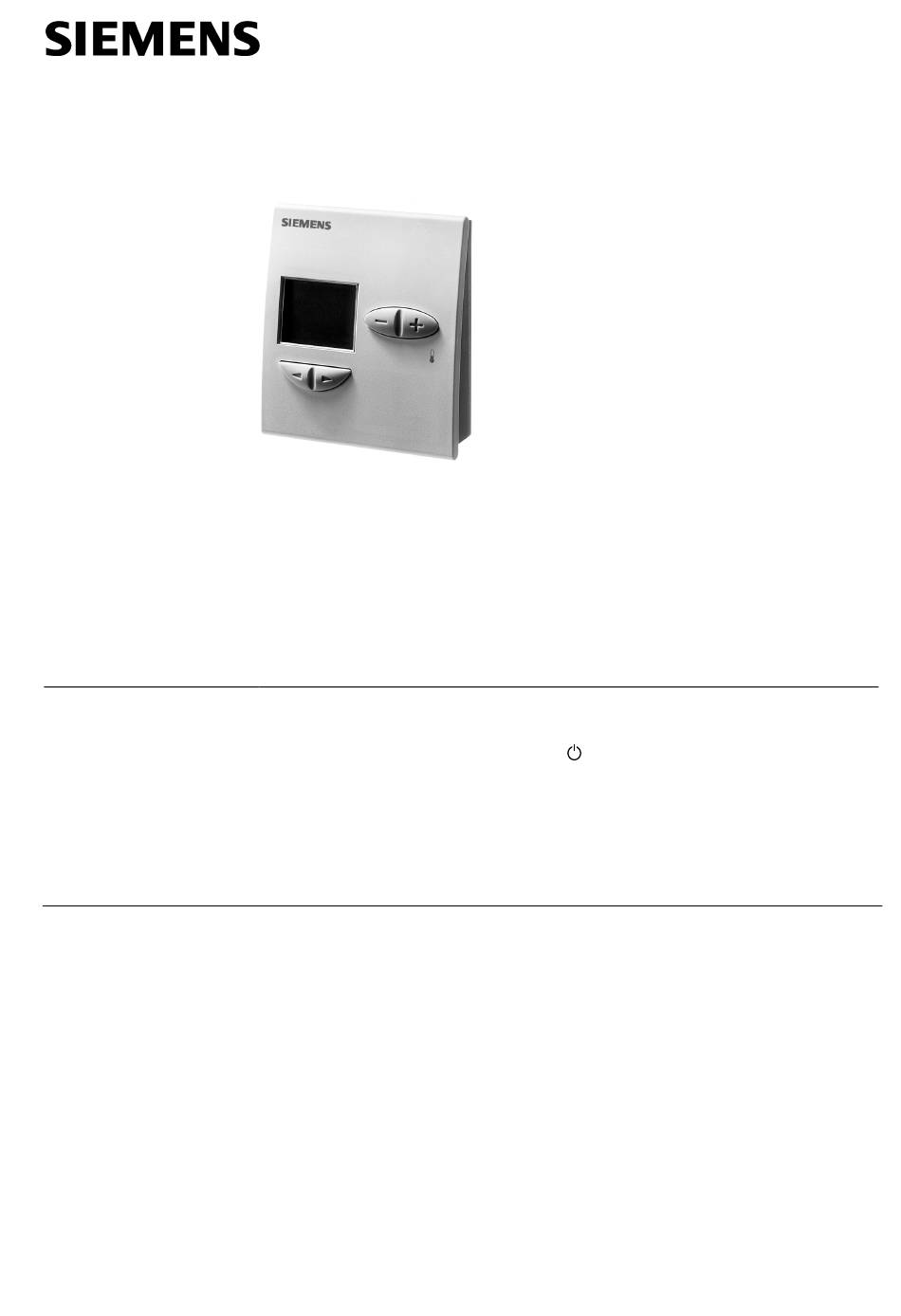

DESIGO™ RX
Raumgerät mit PPS2-
Schnittstelle
verwendbar mit: – Geräten aus den Sortimenten DESIGO RXC, RXB, RXA (PPS2)
– DESIGO PX-Automationsstationen
– Geräten mit PPS2-Schnittstelle
• Erfassung der Raumtemperatur
•
Wipptaste für Verstellung des Raumtemperatur-Sollwertes
•
Wipptaste für Wahl der Betriebsart (
torsteuerung bei Fan-Coil-Systemen (bis zu 3 Stufen)
• LCD mit Raumtemperatur- und Betriebsartanzeige
•
PPS2-Schnittstelle zum Regler
•
Anschlussbuchse für Inbetriebnahme- und Service-Tool oder Servicegerät
Das Raumgerät wird in Räumen mit Einzelraumregelung zur Erfassung der Raumtem-
peratur und zur Bedienung eines Raum-Controllers eingesetzt. Die Funktionalität der
LCD-Anzeige wird durch den Regler festgelegt. Wird die manuelle Ventilatorsteuerung
aktiviert, eignet sich das Gerät für die Bedienung von Fan-Coil-Systemen.
Es ist auch einsetzbar zusammen mit einer Automationsstation DESIGO PX
Die integrierte Anschlussbuchse für ein Inbetriebnahme- und Service-Tool oder ein
Servicegerät ermöglicht den Zugang zum angeschlossenen Einzelraumregler über die
PPS2-Schnittstelle oder über ein Bus-System (z.B. LON-Bus).
1) Werden Raumgeräte QAX32.1, QAX33.1 oder QAX34.1 mit einer Automationsstation PXC... ver-
wendet, so zeigt das Display den Wunsch des Benutzers an und nicht den effektiven Zustand.
1)
/ Auto) und für manuelle Ventila-
