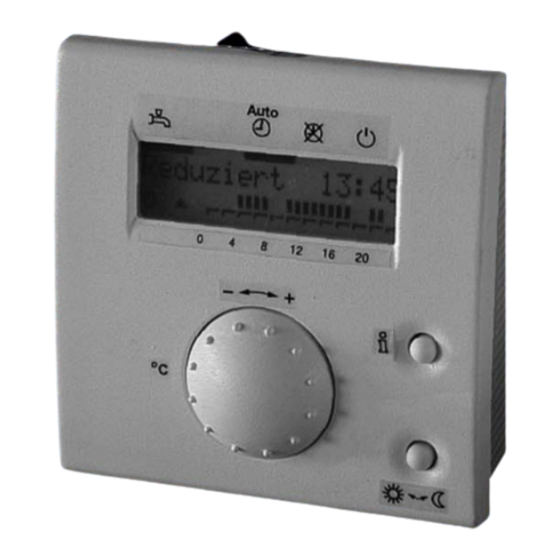

Siemens QAA 73.110 Anleitung

Raumeinheit für kesselregelungen mit opentherm-schnitt
Vorschau ausblenden Andere Handbücher für QAA 73.110:
Inhaltsverzeichnis

Werbung

Quicklinks

QAA 73.110

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens QAA 73.110

Inhaltszusammenfassung für Siemens QAA 73.110

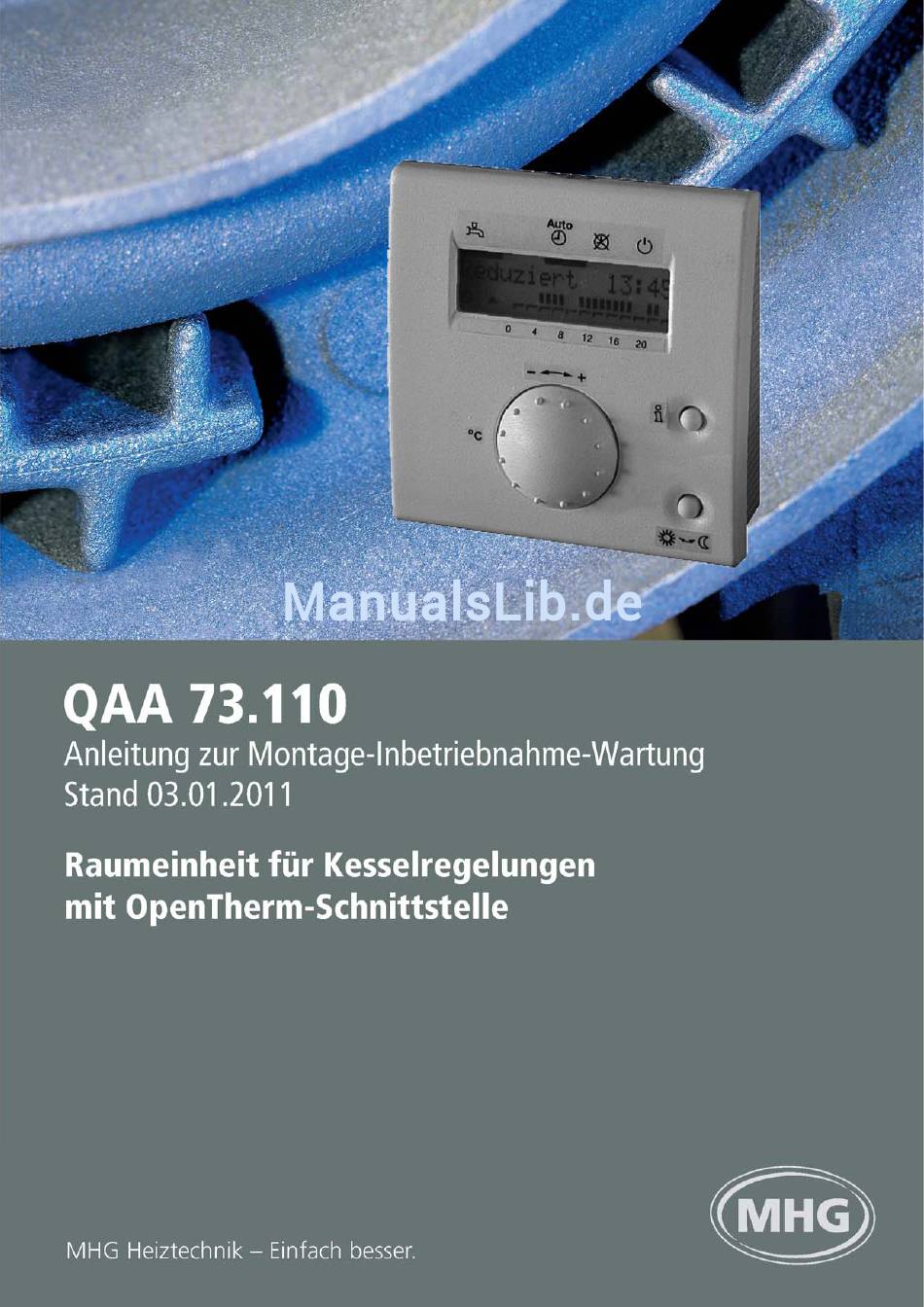

  • Seite 1 QAA 73.110...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Übersicht ..............................5 Merkmale ..................................5 Sortiment ..................................6 Einsatzgebiet ................................. 6 Hinweise zur Produkthaftpflicht............................7 Hinweise zur Umweltverträglichkeit ..........................7 Handhabung..............................8 Projektierung.................................. 8 Montage..................................8 Elektrische Installation ..............................11 Bedienung..................................12 Kommunikation mit der Kesselregelung ........................14 Parametrierung Endbenutzer............................15 2.6.1 Übersicht der Endbenutzer-Parameter......................
  • Seite 3 Inhaltsverzeichnis Heizungsfachmann-Einstellungen ......................41 Aktuelle Raumtemperatur-Sollwerte ..........................41 Gedämpfte Außentemperatur ............................41 Gemischte Außentemperatur............................43 Brauchwassertemperatur-Istwert 2..........................44 Durchflussmenge BW..............................44 Kesselrücklauftemperatur-Istwert ..........................44 Abgastemperatur-Istwert ............................. 44 Solarkollektortemperatur-Istwert..........................45 Solarspeichertemperatur-Istwert..........................45 4.10 OpenTherm Modus..............................45 4.11 Aktueller Vorlauftemperatur-Sollwert HK1, HK2 ......................46 4.12 Heizkennlinien-Steilheit ...............................
  • Seite 4 Inhaltsverzeichnis 5.10 Legionellenfunktion-Einfluss auf Zirkulationspumpe ....................70 5.11 Infoanzeige .................................. 71 5.12 Frostwarnung................................71 5.13 Bedienung..................................71 5.14 Wirkung Präsenztaste..............................72 5.15 Softwareversion ................................72 Funktionen ..............................1 8 8 H 6 .1 Führungsarten ................................8 6 H 1 8 9 H 6 .1.1 Die Witterungsführung ..........................

  • Seite 5: Übersicht

    1. Übersicht QAA 73.110 Übersicht Kurzbeschreibung QAA 73.110 QAA 73.110 ist ein digitales, multifunktionales Raumgerät für ein oder zwei Heizkreise sowie Brauchwasser-Steuerung. Die Kesselregelung liefert die Außentemperatur sowie verschiedene Informationen via die Kommunikations-Schnittstelle OpenTherm an das Raumgerät QAA73.110. Dieses wiederum berechnet aufgrund der Außentemperatur, der Raumtemperatur und verschiedener Pa-...

  • Seite 6: Sortiment

    1. Übersicht QAA 73.110 Funktionen • Witterungsgeführte Vorlauftemperaturregelung mit Berücksichti- gung der Gebäudedynamik • Witterungsgeführte Vorlauftemperaturregelung mit Raumtempera- tureinfluss • Reine Raumtemperatur-Regelung • Einstellbarer Einfluss der Raumtemperatur-Abweichung • Ein- und Ausschaltzeitoptimierung, Schnellabsenkung • ECO-Funktionen (Tagesheizgrenzenschalter, Sommer/Winter- Umstellautomatik) • Raum-Schaltdifferenz zur Begrenzung der Raumtemperatur •...

  • Seite 7: Hinweise Zur Produkthaftpflicht

    1. Übersicht QAA 73.110 Gebäude Eignet sich für alle Wohnbauten mit eigener Heizung wie: • Einfamilien- und Zweifamilienhäuser • Kleinere Mehrfamilienhäuser • Ferienhäuser und Villen Heizungsanlagen Für alle gebräuchlichen Heizsysteme wie Radiator-, Konvektor-, Bo- den- und Deckenheizungen. Speziell geeignet für Heizungsanlagen mit Pumpenheizkreis.

  • Seite 8: Handhabung

    2. Handhabung QAA 73.110 Handhabung Projektierung Montageort • Im Hauptaufenthalts– bzw. Referenzraum • Der Montageort ist so zu wählen, dass der Fühler die Lufttempera- tur im Raum möglichst unverfälscht messen kann und nicht durch Sonneneinstrahlung oder andere Wärme- bzw. Kältequellen be- einflusst wird.

  • Seite 9: Ausschnittmontage

    2. Handhabung QAA 73.110 Ziehen Sie das Buskabel durch Fügen Sie die Gerätefront oben die Öffnung des Sockelgehäu- beim Sockelgehäuse ein und ses und verdrahten Sie das klappen Sie das Gerät unten zu. Buskabel mit den Schraub- klemmen. Ausschnittmontage Ziehen Sie das Buskabel durch Fügen Sie die Gerätefront oben...
  • Seite 10 2. Handhabung QAA 73.110 Ausschnittmasse Die Geräte sind mit einem Einbaumass von 92x92 mm hergestellt worden. Durch die Frontabmessung entsteht ein Rastermass von 96 mm. Die Montagemechanik ermöglicht es, die Geräte in Frontplatten mit unterschiedlicher Dicke einzubauen (1-3 mm). 1...2.5 +0.8...

  • Seite 11: Elektrische Installation

    2. Handhabung QAA 73.110 Elektrische Installation Für die Elektroinstallationen sind die lokalen Vorschriften zu beach- ten. Abb. 2: Anschluss-Schaltplan Legende zu Abb. 2: Kürzel Bedeutung COA = OpenTherm Anschluss A (vertauschbar) COB = OpenTherm Anschluss B (vertauschbar) HINWEIS! 23 mA max.

  • Seite 12: Bedienung

    2. Handhabung QAA 73.110 Bedienung Bedienelemente Abb. 3: 1. Bedienebene: Bedienelemente 1 bis 4 2. Bedienebene: Bedienelemente 5 bis 8. Sie sind erst nach Öffnen der Klappe zugänglich. Legende zu Abb. 3: Bedienelement Funktion Präsenztaste Betriebsniveau-Umschaltung Raumtemperatursollwert- Nenntemperatur-Drehknopf Einstellung Info-Taste Wechseln der Info-Anzeige LCD mit 2 Zeilen à...
  • Seite 13 2. Handhabung QAA 73.110 Anzeige Das Raumgerät verfügt über zwei Anzeigeebenen: • die Infoebene und • die Parametrier-/Programmierebene. Beispiele der Infoebene 2b 2c Abb. 4: Grundanzeige Legende zu Abb. 4: Kürzel Bedeutung Istwert der Raumtemperatur Heizkreis-Betriebsniveau-Anzeige Nenn Reduziert Frostschutz Flammenzustand (aktiviert, falls Flamme ein)

  • Seite 14: Kommunikation Mit Der Kesselregelung

    Kommunikation mit der Kesselregelung OpenTherm Bus Für die Kommunikation zwischen QAA 73.110 und der Kesselrege- lung wird das OpenTherm Protokoll verwendet. OpenTherm unter- scheidet dabei zwischen den beiden Modi Plus und Lite: Im OpenTherm Plus können durch das QAA 73.110 verschiedene standardisierte Objekte über den Bus gelesen oder geschrieben...

  • Seite 15: Parametrierung Endbenutzer

    QAA 73.110 Im OpenTherm Lite sendet das QAA 73 der Kesselregelung nur ein Signal für die Steuerung der Heizleistung. Im Störungsfall mel- det die Kesselregelung dem QAA 73.110 den Fehler Boiler Lock- Out Fault. HINWEIS! - Die nur im Modus OpenTherm Plus angezeigten Pa- rameter sind in den Parameterlisten entsprechend gekennzeichnet.

  • Seite 16: Übersicht Der Endbenutzer-Parameter

    2. Handhabung QAA 73.110 2.6.1 Übersicht der Endbenutzer-Parameter Auflö- Zeile Funktion Bereich Einheit Grundwerte sung Uhrzeit Uhrzeit 0-23:59 hh:mm 1 Min – Datum (Tag, Monat) 1. Jan-31. Dez tt.mm 1 Tag – Jahr 2000-2094 jjjj 1 Jahr – Sollwerte Raumtemperatur-Reduziert-Sollwert (TRRw) TRF - TRN °C...

  • Seite 17: Parametrierung Heizungsfachmann

    2. Handhabung QAA 73.110 Parametrierung Heizungsfachmann Einstellungen zur Konfiguration und Parametrierung des Raumge- räts für den Heizungsfachmann. Taste Bemerkung Zeile Drücken Sie eine der beiden Zeilenwahl- Tasten. Dadurch gelangen Sie direkt auf P R O G die „Programmierebene Endbenutzer”. Drücken Sie dann beide Zeilenwahl-Tasten während mind.

  • Seite 18: Übersicht Der Heizungsfachmann-Parameter

    2. Handhabung QAA 73.110 2.7.1 Übersicht der Heizungsfachmann-Parameter Auflö- Zeile Funktion Bereich Einheit Grundwerte sung Servicewerte Aktueller Raumtemperatur-Sollwert HK1 4-35.0 °C – Nenn-, Reduziert- oder Frostschutz-Sollwert Aktueller Raumtemperatur-Sollwert HK2 4-35.0 °C – Nenn-, Reduziert- oder Frostschutz-Sollwert Außentemperatur gedämpft (wird mit Doppeltas- –50 bis +50...
  • Seite 19 2. Handhabung QAA 73.110 Auflö- Zeile Funktion Bereich Einheit Grundwerte sung Brauchwasser Brauchwassertemperatur-Reduziert-Sollwert 8 - TBWw °C (TBWR) 24h/Tag, Freigabe der Brauchwasserladung ZSP HK –1h, – – ZSP HK –1h ZSP HK, ZSP BW aus, Legionellenfunktion wöchentlich, – – wöchentlich täglich...

  • Seite 20: Parametrierung Oem

    2. Handhabung QAA 73.110 Parametrierung OEM Kesselspezifische Einstellungen und Schutzfunktionen für den Kes- selhersteller. Taste Bemerkung Zeile Drücken Sie eine der beiden Zeilenwahl- Tasten. Dadurch gelangen Sie direkt auf P R OG die „Programmierebene Endbenutzer”. Drücken Sie dann beide Zeilenwahl-Tasten während mind.

  • Seite 21: Übersicht Der Oem-Parameter

    2. Handhabung QAA 73.110 2.8.1 Übersicht der OEM-Parameter Auflö- Zeile Funktion Bereich Einheit Grundwerte sung Raumheizung OEM Raumtemperatur-Sollwertmaximum (TRwMax) TRwMin - 35 °C Raumtemperatur-Sollwertminimum (TRwMin) 4 - TRwMax °C Raumtemperatur-Einfluss-Verstärkungsfaktor 0-20 – (KORR) Schnellabsenkungskonstante (KON) 0-20 – (ohne Raumtemperatur-Fühler) Raumtemperatur-Sollwertüberhöhung (DTRSA)

  • Seite 22: Inbetriebsetzung

    2. Handhabung QAA 73.110 Inbetriebsetzung Voraussetzungen Vor Inbetriebsetzung sind folgende Kontrollen durchzuführen: • Korrekte Montage • Korrekter Anschluss am OpenTherm Bus • Endbenutzer-Parameter sind gemäß den aktuellen und gewünsch- ten Werten eingestellt. • Heizungsfachmann-Parameter sind entsprechend der Anlage ein- gestellt •...

  • Seite 23: Raumtemperatur

    2. Handhabung QAA 73.110 Raumtemperatur Raumtemperatur stimmt nicht mit dem gewünschten Wert überein: • Ist der Raumtemperatur-Sollwert auf dem gewünschten Wert? • Wird die gewünschte Betriebsart angezeigt? • Stimmen Wochentag, Uhrzeit und das angezeigte Heizprogramm? (Info-Anzeigen) • Ist die Heizkennlinien-Steilheit richtig eingestellt? •...

  • Seite 24: Endbenutzer-Einstellungen

    3. Endbenutzer-Einstellungen QAA 73.110 Endbenutzer-Einstellungen Bedieneroberfläche Heizkreis-Betriebsarten Die Regelung stellt 3 verschiedene Heizkreis-Betriebsarten zur Ver- fügung, die nach Bedarf direkt angewählt werden können. Die Betriebsarten werden durch Betätigen der Heizkreisbetriebsar- ten-Taste angewählt. Sie ist nach Öffnen des Deckels zugänglich. Die gewählte Heizkreisbetriebsart gilt für beide Heizkreise und wird in der LCD-Anzeige mit einem Balken unter dem entsprechenden Symbol angezeigt.

  • Seite 25: Präsenztaste

    3. Endbenutzer-Einstellungen QAA 73.110 EIN eco Brauchwasserbetriebsart für Anlagen mit Durchlauferhit- zer. Der Sollwert wird gebildet und an die BMU geleitet. Die Temperatur wird jedoch durch die Kesselregelung nicht ständig auf dem Sollwert gehalten. Die Wärmeaufberei- tung wird erst gestartet, wenn Brauchwasser gezapft wird.

  • Seite 26: Info-Taste

    3. Endbenutzer-Einstellungen QAA 73.110 Info-Taste Mit einem Druck auf die Info-Taste kann jederzeit in die Info-Ebene gewechselt werden. Mit weiteren Betätigungen der Info-Taste kön- nen die verschiedenen Informationen abgerufen werden, die auf der Info-Ebene zur Verfügung stehen. Zeile Anzeige Uhrzeit, Raumtemperatur-Istwert und Betriebsart...

  • Seite 27: Uhrzeit, Datum Und Jahr

    3. Endbenutzer-Einstellungen QAA 73.110 Uhrzeit Uhrzeit, Datum und Jahr Damit die Funktion des Heizprogramms gewährleistet ist, muss die Schaltuhr mit Uhrzeit, Tag, Monat und Jahr richtig eingestellt wer- den. 1. Mit den Zeilenwahl-Tasten Zeile 1, 2 oder 3 anwählen. 2. Mit den Plus-/ Minustasten die aktuellen Werte einstellen.
  • Seite 28 3. Endbenutzer-Einstellungen QAA 73.110 °C Abb. 8: Bereich der verschiedenen Raumtemperatur-Sollwerte Legende zu Abb. 8: Kürzel Bedeutung Raumtemperatur-Reduziert-Sollwert Raumtemperatur-Frostschutzsollwert HINWEIS! - Die Nennsollwert-Verstellung mit Drehknopf kann über OEM-Parameter 152 gesperrt werden. - Der Nennsollwert-Verstellbereich kann über die OEM-Parameter 100 und 101 nach oben und unten begrenzt werden.

  • Seite 29: Raumtemperatur-Reduziert-Sollwert

    3. Endbenutzer-Einstellungen QAA 73.110 Raumtemperatur-Reduziert- Sollwert Der Raumtemperatur-Reduziert-Sollwert bewirkt eine tiefere Raum- temperatur in den Nebennutzungszeiten, z.B. während der Nacht, und führt dadurch zu einer Einsparung im Energieverbrauch. 1. Mit den Zeilenwahl-Tasten Zeile 5 anwählen. 2. Mit den Plus-/ Minustasten den Raumtemperatur-Reduziert- Sollwert einstellen.

  • Seite 30: Brauchwassertemperatur-Nennsollwert

    3. Endbenutzer-Einstellungen QAA 73.110 Brauchwassertemperatur- Nennsollwert Auf den Brauchwassertemperatur-Nennsollwert wird im Nennbetrieb geregelt. Es ist möglich, zwei unterschiedliche Brauchwassertempe- ratur-Sollwerte einzusetzen. 1. Mit den Zeilenwahl-Tasten Zeile 7 anwählen. 2. Mit den Plus-/ Minustasten den Brauchwassertemperatur- Nennsollwert einstellen. Zeile Einstellbereich Einheit...

  • Seite 31: Zeitschaltprogramme Zsp1, Zsp2 Und Bw

    3. Endbenutzer-Einstellungen QAA 73.110 Zeitschaltprogramme ZSP1, ZSP2 und BW Beschreibung Für die beiden Heizkreise sowie das Brauchwasser können vonein- ander unabhängige Zeitschaltprogramme definiert werden. Dies dient folgendem Nutzen: • Heizung und Brauchwasseraufbereitung laufen nur dann, wenn die Wärme wirklich benötigt wird •...
  • Seite 32 3. Endbenutzer-Einstellungen QAA 73.110 Eingabe Wochenblock Die Schaltzeiten von Zeile 11-16 (ZSP1) bzw. 21-26 (für ZSP 2) bzw. 31-36 (für BW) werden von Montag bis Sonntag für jeden Tag identisch eingetragen. 24 h Abb. 11: Beispiel eines für alle Wochentage gültigen Zeitschalt-...

  • Seite 33: Schaltzeiten

    3. Endbenutzer-Einstellungen QAA 73.110 3.11 Schaltzeiten Mit dieser Einstellung werden die Schaltzeiten für die Raumheizung sowie die Brauchwasserbereitung festgelegt. Zu den gewählten Zei- ten werden die Temperatur-Sollwerte der beiden Heizkreise bzw. die Brauchwasser-Nutzungsphasen umgeschaltet. 1. Mit den Zeilenwahl-Tasten Zeile 11-16 (für ZSP1) bzw. 21-26 (für ZSP2) bzw.

  • Seite 34: Ferieneinstellung

    3. Endbenutzer-Einstellungen QAA 73.110 Ferien 3.12 Ferieneinstellung Das Heizkreisbetriebsniveau kann während den Ferien abgesenkt werden. Ferienbeginn und Ferienende werden hier eingestellt. Die- se Funktion ist nur im Automatik-Betrieb aktiv und wirkt gleichzeitig auf beide Heizkreise. 1. Mit den Zeilenwahl-Tasten Zeile 40 für Ferienbeginn bzw. Zeile 41 für Ferienende anwählen.

  • Seite 35: Heizkreisbetriebsniveau Während Ferien

    3. Endbenutzer-Einstellungen QAA 73.110 3.13 Heizkreisbetriebsniveau während Ferien Während den Ferien kann das Heizkreisbetriebsniveau abgesenkt werden. Je nach Ort und Bedürfnis kann zwischen reduziertem Be- trieb und Frostschutzbetrieb gewählt werden. 1. Mit den Zeilenwahl-Tasten Zeile 42 anwählen. 2. Mit den Plus-/ Minustasten das Heizkreisbetriebsniveau einstel- len.

  • Seite 36: Sommer/Winter-Umschalttemperatur

    3. Endbenutzer-Einstellungen QAA 73.110 Standardwerte Einstellzeile Schaltpunkt Standardzeit ZSP 1 bzw. 2 ZSP 3 Einschaltzeit Phase 1 11 bzw. 21 06 : 00 Ausschaltzeit Phase 1 12 bzw. 22 22 : 00 Einschaltzeit Phase 2 13 bzw. 23 – – : – –...
  • Seite 37 3. Endbenutzer-Einstellungen QAA 73.110 Umschaltung Zur Ermittlung der Umschaltung wird die Einstellung der So/Wi- Umschalttemperatur (± einer fixen Schaltdifferenz) mit der gedämpf- ten Außentemperatur verglichen. Heizung AUS (Winter auf Sommer) TAged > SoWi + 1 °C Heizung EIN (Sommer auf Winter) TAged <...

  • Seite 38: Sprache

    3. Endbenutzer-Einstellungen QAA 73.110 3.16 Sprache Die Anzeige-Information kann in verschiedenen Sprachen darge- stellt werden. 1. Mit den Zeilenwahl-Tasten Zeile 47 anwählen. 2. Mit den Plus-/ Minustasten die Sprache wählen. Zeile Einstellbereich Einheit Standardeinstellung Deutsch, – Deutsch English ... Die Zuordnung weiterer Sprachen hängt vom jeweiligen Software- Release ab.
  • Seite 39 3. Endbenutzer-Einstellungen QAA 73.110 Fremde Anzeigen Bei einem Fehler von einer fremden Kesselregelung wird der ge- sendete Fehlercode mit davorgestelltem # dargestellt. Abb. 15: Beispiel einer fremden Fehleranzeige Fehlerliste Fehler- Anzeige Fehlerbeschreibung code QAA73.110 Kein Fehler Kein Fehler Außenfühler Fehler Außenfühler (Witterungsfühler) Raumfühler...

  • Seite 40: Kessel-Statuscode

    3. Endbenutzer-Einstellungen QAA 73.110 3.18 Kessel-Statuscode Das Raumgerät zeigt Statuscodes an, die von einer Siemens- Kesselregelung generiert und über den OpenTherm-Bus übertragen werden. Sie löschen erst, wenn ihre Ursache behoben wurde. Infozeile 3 Mit der Info-Taste Infozeile 3 anwählen Steht ein Statuscode an, blinkt das Symbol für Fehler-/ Statuscode.

  • Seite 41: Heizungsfachmann-Einstellungen

    4. Heizungsfachmann-Einstellungen QAA 73.110 Heizungsfachmann-Einstellungen Servicewerte Aktuelle Raumtemperatur- Sollwerte Je nach Betriebsart wird die Raumtemperatur auf den Nennsollwert (TRN), den Reduziertsollwert (TRRw) oder den Frostschutzsollwert (TRF) geregelt. Diese Parameter zeigen die aktuellen Sollwerte der Heizkreise 1 und 2 an. Mit den Zeilenwahl-Tasten Zeile 51 (HK1) bzw. 52 (HK2) anwählen.
  • Seite 42 4. Heizungsfachmann-Einstellungen QAA 73.110 Auswirkung Eine direkte Auswirkung hat die gedämpfte Außentemperatur nur auf die Sommer-/ Winter-Umschaltung. Indirekt wirkt die gedämpfte Außentemperatur, über die gemischte Außentemperatur, auf die Vorlauftemperatur-Regelung. TAakt °C TAged 18:00 06:00 18:00 06:00 18:00 Abb. 16: Gedämpfte Außentemperatur Legende zu Abb.

  • Seite 43: Gemischte Außentemperatur

    4. Heizungsfachmann-Einstellungen QAA 73.110 Gemischte Außentemperatur Die gemischte Außentemperatur ist eine Mischung der aktuellen Außentemperatur und der vom Raumgerät errechneten “gedämpf- ten Außentemperatur”. Sie dient als Führungsgröße für die Vorlauf- temperatur-Regelung. Durch das Einsteigen in die Bedienzeile 54 wird der momentane Istwert (°C) der gemischten Außentemperatur sichtbar.

  • Seite 44: Brauchwassertemperatur-Istwert 2

    4. Heizungsfachmann-Einstellungen QAA 73.110 Brauchwassertemperatur- Istwert 2 Die momentane Brauchwassertemperatur des 2. Brauchwasser- temperaturfühlers wird angezeigt. Mit den Zeilenwahl-Tasten Zeile 55 anwählen. Zeile Anzeigebereich Einheit Standardeinstellung 0-127 °C Durchflussmenge BW Die momentane Wasserdurchflussmenge [l/min] durch den Brauch- wasserkreis wird angezeigt.

  • Seite 45: Solarkollektortemperatur-Istwert

    OpenTherm Protokoll verwendet. OpenTherm unterscheidet dabei zwischen den beiden Modi Plus und Lite: • Im OpenTherm Plus können durch das QAA 73.110 verschiedene standardisierte Objekte über den Bus gelesen oder geschrieben werden • Im OpenTherm Lite sendet das QAA 73 der Kesselregelung nur ein Signal für die Steuerung der Heizleistung.

  • Seite 46: Aktueller Vorlauftemperatur-Sollwert Hk1, Hk2

    4. Heizungsfachmann-Einstellungen QAA 73.110 4.11 Aktueller Vorlauftemperatur- Sollwert HK1, HK2 Der momentane Vorlauftemperatur-Sollwert wird angezeigt. Für Heizkreis 1 in Zeile 63, für Heizkreis 2 in Zeile 64. Mit den Zeilenwahl-Tasten Zeile 63 oder 64 anwählen. Zeile Anzeigebereich Einheit Standardeinstellung 63, 64 0-100 °C...

  • Seite 47: Vorlauftemperatur-Minimal- Und Maximalbegrenzung Hk1 Und Hk2

    4. Heizungsfachmann-Einstellungen QAA 73.110 27,5 22,5 °C 17,5 12,5 °C Abb. 18: Heizkennliniendiagramm Legende s. nächste Seite Legende zu Abb. 18: Kürzel Bedeutung Vorlauftemperatur Gemischte Außentemperatur 4.13 Vorlauftemperatur-Minimal- und Maximalbegrenzung HK1 und HK2 Die Minimal- und die Maximalbegrenzung bilden den Bereich in dem sich der Vorlauftemperatur-Sollwert bewegen kann.

  • Seite 48: Parallelverschiebung Heizkennlinie Hk1/Hk2

    4. Heizungsfachmann-Einstellungen QAA 73.110 72/82 71/81 °C Abb. 19: Vorlauftemperatur-Minimal- und Maximalbegrenzung Legende zu Abb. 19: Kürzel Bedeutung Aktueller Vorlauftemperatur-Sollwert Vorlauftemperatur-Minimalbegrenzung Vorlauftemperatur-Maximalbegrenzung Vorlauftemperatur-Minimalbegrenzung Vorlauftemperatur-Maximalbegrenzung Durch diese Einstellungen wird die Vorlauftemperatur durch die ein- gestellten Werte nach oben und unten begrenzt.

  • Seite 49: Gebäudebauweise

    4. Heizungsfachmann-Einstellungen QAA 73.110 Parallelverschiebung Jede Sollwertverstellung, ob durch Veränderung des Einstellwertes oder des Betriebsniveaus, entspricht einer Parallelverschiebung der Heizkennlinie. °C °C Abb. 20: Parallelverschiebung Legende zu : Kürzel Bedeutung Vorlauftemperatur Gemischte Außentemperatur Raumtemperatur Sollwert 4.15 Gebäudebauweise Ermöglicht die Anpassung der Regelgeschwindigkeit an die Gebäu- dedynamik.

  • Seite 50: Raumtemperatur-Einfluss

    4. Heizungsfachmann-Einstellungen QAA 73.110 Bauweise • Schwere Bauweise: Gebäude mit dickem Mauerwerk oder Mauern mit Außenisolation. • Leichte Bauweise: Gebäude mit leichtem Mauerwerk. Schwer Schwere Bauweise: Die Raumtemperatur reagiert langsamer auf Außentempe- ratur-Schwankungen. Leicht Leichte Bauweise: Die Raumtemperatur reagiert schneller auf Außentempera- tur-Schwankungen.

  • Seite 51: Raum-Schaltdifferenz

    4. Heizungsfachmann-Einstellungen QAA 73.110 Raumtemperatur-Einfluss Abweichungen der Raumtemperatur gegenüber dem Sollwert wer- den erfasst und bei der Temperaturregelung berücksichtigt. Damit die Regelvariante “Witterungsführung mit Raumtemperatur- einfluss” verwendet werden kann, müssen folgende Bedingungen erfüllt sein: • Es muss ein Außentemperaturfühler an der Kesselregelung ange- schlossen sein.
  • Seite 52 4. Heizungsfachmann-Einstellungen QAA 73.110 Raumtemperatur-Regelung In Pumpenheizkreisen wird die Wärmezufuhr durch Ein- und Aus- schalten der Pumpen geregelt. Dies erfolgt als 2-Punkt-Regelung mittels der Raum-Schaltdifferenz. °C TRw+SDR Abb. 21: Funktionsweise Legende zu Abb. 21: Kürzel Bedeutung Raumtemperatur Istwert Raumtemperatur Sollwert...
  • Seite 53 Legende zu Abb. 22: Kürzel Bedeutung Raumtemperatur Istwert Raumtemperatur Sollwert Schaltdifferenz-Raum Pumpe (ON / OFF) Sollwert Einschaltpunkt Ausschaltpunkt HINWEIS! Die Heizkreispumpen werden nicht direkt durch QAA 73.110, sondern durch die Kesselregelung gesteuert. Deshalb ist diese Funktionalität nicht alleine durch QAA 73.110 gewährleistet. 53/84...

  • Seite 54: Heizkennlinien-Adaption

    4. Heizungsfachmann-Einstellungen QAA 73.110 4.18 Heizkennlinien-Adaption Die Adaption lernt aus den Heizsituationen und passt die Regelung periodisch an den Heizkreis an. Die Anpassung der Heizkennlinie erfolgt automatisch, eine manuelle Einstellung der Heizkennlinie er- übrigt sich. 1. Mit den Zeilenwahl-Tasten Zeile 77 anwählen.
  • Seite 55 4. Heizungsfachmann-Einstellungen QAA 73.110 Prozess Jeweils um Mitternacht wird die Raumtemperatur-Regeldifferenz des vergangenen Tages ausgewertet. Die Auswertung führt zu einer automatischen Korrektur der Heizkennlinie. • Einfache Adaption (Bereich Bei einer gedämpften Außentemperatur unterhalb 4°C wird nur die Steilheit der Heizkennlinie adaptiert.

  • Seite 56: Maximale Vorverlegungszeit Für Die Einschaltzeitoptimierung

    4. Heizungsfachmann-Einstellungen QAA 73.110 4.19 Maximale Vorverlegungszeit für die Einschaltzeit- optimierung Die maximale Vorverlegungszeit ist eine Begrenzungsfunktion, die den Einschaltzeitpunkt der Einschalt-Optimierung nach vorne be- grenzt. Sie ist nur bei vorhandenem Raumeinfluss wirksam. 1. Mit den Zeilenwahl-Tasten Zeile 78 anwählen.

  • Seite 57: Maximale Vorverlegungszeit Für Die Ausschaltzeitoptimierung

    4. Heizungsfachmann-Einstellungen QAA 73.110 4.20 Maximale Vorverlegungszeit für die Ausschaltzeit- optimierung Die maximale Vorverlegungszeit ist eine Begrenzungsfunktion, die den Ausschaltzeitpunkt der Ausschalt-Optimierung nach vorne be- grenzt. Sie ist nur bei vorhandenem Raumeinfluss wirksam. 1. Mit den Zeilenwahl-Tasten Zeile 79 anwählen.

  • Seite 58: Brauchwassertemperatur-Reduziertsollwert

    4. Heizungsfachmann-Einstellungen QAA 73.110 Brauchwasser 4.21 Brauchwassertemperatur- Reduziertsollwert Reduziert die Brauchwassertemperatur während der Nebennut- zungszeiten. Die im Raumgerät integrierte Schaltuhr schaltet automatisch zwi- schen den eingestellten Haupt- und Nebennutzungszeiten um. Das Brauchwasser besitzt nur dann hohes Temperaturniveau, wenn dies wirklich notwendig ist. Auf diese Weise wird eine Energieein- sparung durch Temperaturabsenkung in der übrigen Zeit erzielt.

  • Seite 59: Freigabe Der Brauchwasserladung

    4. Heizungsfachmann-Einstellungen QAA 73.110 4.22 Freigabe der Brauchwasserladung Ermöglicht eine Einschränkung der Zeit, während der die Brauch- wasserladung auf den Nennsollwert freigegeben ist. Die Brauch- wasserladung auf Nennsollwert kann so nach Bedarf der Verbrau- cher freigegeben werden. 1. Mit den Zeilenwahl-Tasten Zeile 91 anwählen.

  • Seite 60: Brauchwasser-Betriebsartschalter

    4. Heizungsfachmann-Einstellungen QAA 73.110 Durch die Einstellung wird die Legionellenfunktion ein- bzw. ausge- schaltet. Bei Eingabe: Funktion nicht aktiv. wöchentlich Die Funktion startet jeden Montag mit der ersten Brauchwasserladung. Die maximale BW-Ladezeit ist der größere Wert von 2,5 Std. oder die Verweildauer + 0,5 Std.

  • Seite 61: Bw-Zirkulationspumpensteuerung

    4. Heizungsfachmann-Einstellungen QAA 73.110 4.25 BW-Zirkulationspumpen- steuerung Mit der Brauchwasser-Zirkulationspumpe wird das Brauchwasser umgewälzt. Dies verhindert, dass sich das aufbereitete Brauchwas- ser bis zur Zapfstelle abkühlt. In dieser Einstellung ist die zeitliche Abhängigkeit für den Betrieb der Zirkulationspumpe wählbar. Zeile...

  • Seite 62: Uhrzeitmaster

    QAA 73, Extern – QAA 73 Durch die Einstellung wird der Uhrzeitmaster bestimmt. QAA 73 QAA 73.110 ist Uhrzeitmaster. Die Uhrzeit wird via Open- Therm periodisch (alle 5 Min.) oder nach einer Verstellung an die Kesselregelung übermittelt. Extern QAA 73.110 übernimmt die Uhrzeit periodisch (alle 5 Min.) von der Kesselregelung.

  • Seite 63: Umschaltung Winterzeit - Sommerzeit

    4. Heizungsfachmann-Einstellungen QAA 73.110 4.28 Umschaltung Winterzeit – Sommerzeit Diese Funktion ermöglicht eine automatische Anpassung der Jah- resuhr an die Winterzeit. 1. Mit den Zeilenwahl-Tasten Zeile 97 anwählen. 2. Mit den Plus-Minustasten das Umschaltdatum wählen. Zeile Einstellbereich Einheit Standardeinstellung 1. Jan - 31. Dez tt.mm...

  • Seite 64: Oem-Einstellungen

    5. OEM-Einstellungen QAA 73.110 OEM-Einstellungen Raumheizung OEM Raumtemperatur-Sollwert- maximum (TRwMax) und – Sollwertminimum (TRwMin) Der Raumtemperatur-Nennsollwert kann innerhalb eines Verstellbe- reichs festgelegt werden. Der Verstellbereich ist durch das Raum- temperatur-Sollwertmaximum (TRwMax) und –minimum (TRwMin) begrenzt. 1. Mit den Zeilenwahl-Tasten Zeile 100 bzw. 101 anwählen.
  • Seite 65 5. OEM-Einstellungen QAA 73.110 Korrektur Das folgende Beispiel zeigt, wie und nach welcher Formel der Raumtemperatur-Sollwert korrigiert wird. Raumtemperatur-Sollwert 20 °C Raumtemperatur-Istwert 22 °C Korrekturfaktor KORR TRwk = TRw + KORR (TRw - TRx) TRwk = 20°C + 4 (20°C - 22°C) = 12°C Legende: Kürzel...

  • Seite 66: Schnellabsenkungs-Konstante (Kon)

    5. OEM-Einstellungen QAA 73.110 Schnellabsenkungs- Konstante (KON) Bei der Schnellabsenkung wird die Wärmespeicherfähigkeit eines Gebäudes ausgenutzt. Die Schnellabsenkungskonstante ist nur für Schnellabsenkungen bei Regelungen ohne Raumeinfluss wirksam. 1. Mit den Zeilenwahl-Tasten Zeile 103 anwählen. 2. Mit den Plus-/ Minustasten die Konstante einstellen.

  • Seite 67: Raumtemperatur-Sollwertüberhöhung (Dtrsa)

    5. OEM-Einstellungen QAA 73.110 Raumtemperatur-Sollwert- überhöhung (DTRSA) Diese Funktion überhöht vorübergehend den Raumtemperatur- Sollwert und bewirkt so eine Schnellaufheizung des Raumes. HINWEIS! Diese Funktion wirkt nur auf Heizkreise gem. der Zei- le 75. 1. Mit den Zeilenwahl-Tasten Zeile 104 anwählen.

  • Seite 68: Anstiegsbegrenzung Vorlauf-Sollwert

    5. OEM-Einstellungen QAA 73.110 Anstiegsbegrenzung Vorlauf- Sollwert Die Anstiegsgeschwindigkeit des Vorlauf-Sollwertes beschreibt, wie rasch sich der Vorlaufsollwert pro Minute erhöhen darf. Sie kann begrenzt werden. Die eingestellte Begrenzung gilt dabei für beide Heizkreise. 1. Mit den Zeilenwahl-Tasten Zeile 105 anwählen.

  • Seite 69: Brauchwasser-Einstellungen Oem

    5. OEM-Einstellungen QAA 73.110 Brauchwasser-Einstellungen OEM Brauchwasser-Sollwert- maximum (TBWmax) Funktion zur Begrenzung des Brauchwassertemperatur-Nennsoll- wertes. Daraus ergibt sich folgender Nutzen: • Einstellung für Endanwender begrenzbar • Verminderte Verbrühungsgefahr • Minimierte Verkalkungsanfälligkeit 1. Mit den Zeilenwahl-Tasten Zeile 130 anwählen. 2. Mit den Plus-/ Minustasten das maximale Brauchwasser-Soll- wertmaximum einstellen.

  • Seite 70: Verweildauer Auf Legionellenfunktion-Sollwert

    5. OEM-Einstellungen QAA 73.110 Verweildauer auf Legionellen- funktion-Sollwert Der Sollwert für die Legionellenfunktion (Bedienzeile 92) wird min- destens während der hier eingestellten Zeitdauer aufrechterhalten. Zeile Einstellbereich Einheit Standardeinstellung 0-360 Sobald der Legionellenfunktion-Sollwert erreicht ist, beginnt die Verweildauer zu laufen. Während der gesamten Verweildauer darf die Temperatur nicht mehr als die eingestellte BMU Brauchwasser-Schaltdifferenz (Stan- dardeinstellung LMU) unter den Legionellenfunktion-Sollwert fallen.

  • Seite 71: Infoanzeige

    5. OEM-Einstellungen QAA 73.110 Servicefunktionen OEM 5.11 Infoanzeige Die Informationen in der Infoanzeige können permanent oder tem- porär angezeigt werden. 1. Mit den Zeilenwahl-Tasten Zeile 150 anwählen. 2. Mit den Plus-/ Minustasten den Anzeigemodus wählen. Zeile Einstellbereich Einheit Standardeinstellung Temporär, –...

  • Seite 72: Wirkung Präsenztaste

    5. OEM-Einstellungen QAA 73.110 Zeile Einstellbereich Einheit Standardeinstellung Gesperrt / – Freigegeben Freigegeben Folgende Bedienelemente sind durch diese Sperrung blockiert und dadurch für Unbefugte nicht mehr verstellbar: • Heizkreisbetriebsart-Taste • Brauchwasserbetriebsart-Taste • Nenntemperatur-Drehknopf • Präsenztaste 5.14 Wirkung Präsenztaste Die Wirkung der Präsenztaste kann wahlweise auf Heizkreis 1 be- grenzt oder auf Heizkreis 1 und 2 ausgedehnt werden.

  • Seite 73: Funktionen

    6. Funktionen QAA 73.110 Funktionen Einleitung Die hier beschriebenen Funktionen haben keine Einstellungsmög- lichkeiten. Sie laufen automatisch ab und haben dennoch Auswir- kungen auf die Anlage. Es kann deshalb zur Fehlerbehebung und für Planung sowie Unter- halt einer Anlage von großem Nutzen sein, dass die Auswirkungen und die Prozesse beschrieben sind.

  • Seite 74: Die Raumführung

    6. Funktionen QAA 73.110 6.1.2 Die Witterungsführung mit Raumtemperatur-Einfluss Diese Führungsart bietet, im Vergleich zur reinen Witterungsführung einen wesentlich höheren Komfort, denn mit dem Raumtemperatur- Einfluss hat das Raumgerät eine Rückmeldung vom Raum. Voraussetzungen Der Raumtemperatur-Einfluss Zeile 75 muss auf die gewünschten Heizkreise aktiviert sein und zudem unbedingt ein Witterungsfühler...

  • Seite 75: Tages-Heizgrenzenautomatik

    6. Funktionen QAA 73.110 Auswirkung Die Vorlauf- und damit die Raumtemperatur wird in Abhängigkeit der aktuellen Raumtemperatur und deren aktuellen Verlauf geregelt. Ein leichtes Ansteigen der Raumtemperatur bewirkt z.B. eine unmit- telbare Reduktion der Vorlauftemperatur, auch wenn im Moment noch keine Soll-/Istwertabweichung vorliegt. Um dauernde Abwei- chungen zu verhindern, bewirkt der I-Anteil der PID-Regelung eine nahezu konstante Raumtemperatur auf dem gewünschten Wert.

  • Seite 76: Mit Raumtemperatur-Einfluss

    6. Funktionen QAA 73.110 Einschaltung Steigt der Vorlauftemperatur-Sollwert höher als der Raumtempera- tur-Sollwert plus ein Korrekturwert, dann wird die Heizung einge- schaltet. Heizung EIN: ≥ TRw + 4 S/10 Legende: Kürzel Bedeutung Vorlauftemperatur-Sollwert Raumtemperatur-Sollwert Heizkennlinien Steilheit Mit Raumtemperatur-Einfluss Ist der Raumeinfluss auf die Heizkreise aktiviert, korrigiert der Raumtemperatur-Einfluss den Vorlauftemperatur-Sollwert der be- troffenen Heizkreise.

  • Seite 77: Schnellabsenkung Mit Raumtemperatur-Einfluss

    6. Funktionen QAA 73.110 Einschaltung Steigt der um den Raumtemperatur-Einfluss korrigierte Vorlauftem- peratur-Sollwert höher als der Raumtemperatur-Sollwert plus ein Korrektursollwert, dann wird die Heizung eingeschaltet. KORR ≥ − Einschaltpunkt der Heizung: TVwk Legende: Kürzel Bedeutung KORR Raumtemperatur-Einflussfaktor Zeile 102 Vorlauftemperatur-Sollwert korrigiert um den Raum-...

  • Seite 78: Brauchwasser-Push

    6. Funktionen QAA 73.110 Legende zu Abb. 27: Kürzel Bedeutung Raumtemperatur-Istwert Raumtemperatur-Sollwert Schnellabsenkung Auswirkung Durch das Korrigieren des Raumtemperatur-Sollwertes wird die Heizkreispumpe ausgeschaltet bis der Schnellabsenkungs-Prozess abgelaufen ist. In Folge dessen sinkt die Raumtemperatur schneller ab, da keine Wärmezufuhr vom Vorlauf oder Kessel mehr erfolgt.

  • Seite 79: Frostschutz

    6. Funktionen QAA 73.110 SDBW TBWw TBWx SDBW TBWR · SDBW TBWw TBWR Push Abb. 28: Beispiel Legende zu : Kürzel Bedeutung SDBW Schaltdifferenz Brauchwasser TBWw Brauchwassertemperatur-Nennsollwert TBWR Brauchwassertemperatur-Reduzier-Sollwert Frostschutz Frostschutzfunktionen verhindern ein zu tiefes Absinken von Anla- ge- und Raumtemperaturen und schützen dadurch die Heizungsan- lage und die beheizten Räume vor einem möglichen Einfrieren.

  • Seite 80: Massbilder

    7. Massbilder QAA 73.110 Massbilder Massbilder Abb. 29: Gerät 1...2 +0.8 Abb. 30: Ausschnitt 80/84...

  • Seite 81: Technische Daten

    7. Technische Daten QAA 73.110 Technische Daten Technische Daten OpenTherm Bus Anschluss 2-Draht vertauschbar Kabellänge max. 50 m Speisung Kabelwiderstand max. 2 x 5 Ω Leistungsaufnahme 30 mW (typisch) III nach EN 60730 bei vorschriftsgemäßem Schutzklasse Einbau Schutzdaten Gehäuseschutzart IP 20 nach EN 60529...
