Anwendung
Bestellung
CM1N1594de
2018-07-30

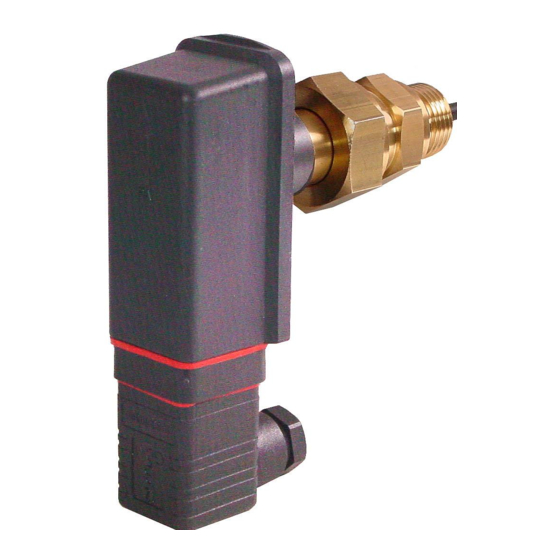

Strömungswächter
für Flüssigkeiten in Rohrleitungen DN 20...200
• Kontaktbelastung / Schaltleistung :
• Nenndruck PN25
• Manuelle Einstellung der Kontaktart (Arbeitskontakt / Ruhekontakt)
• Gehäuseschutzart IP65 / Schutzklasse II
• Wartungsfrei
In HLK-Anlagen zur Strömungsüberwachung von flüssigen Medien
in hydraulischen Systemen, insbesondere in Kälte-, Wärmepumpen- und Hei-
zungsanlagen, z. B. bei Verdampfern, Heizkesseln, Wärmetauschern, etc.
Bei Bestellung sind Name und Typenbezeichnung anzugeben:
Strömungswächter QVE1901
1
QVE1901
max. AC 230 V, 1 A, 26 VA
max. DC 48 V, 1 A, 20 W
Building Technologies
594
Werbung
Verwandte Anleitungen für Siemens QVE1901
Inhaltszusammenfassung für Siemens QVE1901
- Seite 1 • Wartungsfrei Anwendung In HLK-Anlagen zur Strömungsüberwachung von flüssigen Medien in hydraulischen Systemen, insbesondere in Kälte-, Wärmepumpen- und Hei- zungsanlagen, z. B. bei Verdampfern, Heizkesseln, Wärmetauschern, etc. Bestellung Bei Bestellung sind Name und Typenbezeichnung anzugeben: Strömungswächter QVE1901 CM1N1594de Building Technologies 2018-07-30...
- Seite 2 • Alle in der Schaltwert-Tabelle enthaltenen Masse und Daten basieren auf dem Medium Wasser bei 20 °C, der Verwendung von T-Stücken und waagerechter Rohrleitung. • Vor und nach dem Einbauort muss eine Beruhigungsstrecke von mindestens 10 x resp. 5 x Rohr-Nenndurchmesser vorgesehen werden. Siemens Strömungswächter QVE1901 CM1N1594de Building Technologies 2018-07-30...
- Seite 3 Pfeil. Achten Sie beim Einbau darauf, dass dieser unbedingt parallel mit der Rohrachse läuft und in Strömungsrichtung zeigt. • Die Überwurfmuttern G¾ aus Messing müssen Sie mit einem Anzugsmoment von 25...30 Nm anziehen. DN20…200 Siemens Strömungswächter QVE1901 CM1N1594D Building Technologies 2018-07-30...
-
Seite 4: Elektrischer Anschluss
Sie die Litzen wie im Anschlussbild (siehe unten) dargestellt an. • Drücken Sie das Innenteil (Pos. 8) bis zum Einrasten in die Leitungsdose (Pos. 2). • Ziehen Sie die Kabelverschraubung PG 9 (Pos. 5) an. Siemens Strömungswächter QVE1901 CM1N1594de Building Technologies 2018-07-30... - Seite 5 • Ziehen Sie nun die Arretierungsschraube wieder vorsichtig an. • Wir empfehlen nach individueller Einstellung des Schaltpunktes die Arretie- rungsschraube der Schalteinheit mit Lack/Schraubensicherungslack zusätzlich zu sichern. • Schliessen Sie den Deckel wieder bis zum Einrasten Siemens Strömungswächter QVE1901 CM1N1594D Building Technologies 2018-07-30...
- Seite 6 (Medium darf nicht gefrieren) -20…110 °C Nenndruck PN 25 Schutzgrad und Geräteschutzklasse II nach EN 60730-1 Schutzklasse Gehäuse IP65 nach EN 60529 Umweltbedingungen Allgemeine Umgebungsbedingungen Betrieb und Lagerung -20…80 °C Umgebungsfeuchte <95 % r. F. Siemens Strömungswächter QVE1901 CM1N1594de Building Technologies 2018-07-30...
- Seite 7 Produktgestaltung und Bewertung (RoHS-Konformität, stoffliche Zusammensetzung, Verpackung, Umweltnutzen, Entsorgung). Werkstoff / Farbe Gehäuse Polyamid, schwarz Einschraubkörper G½ A Messing Masse (Gewicht) ohne Verpackung 0,31 kg *) Die Dokumente können unter http://siemens.com/bt/download bezogen werden. Siemens Strömungswächter QVE1901 CM1N1594D Building Technologies 2018-07-30...
- Seite 8 Masse in mm Herausgegeben von: Siemens Schweiz AG Building Technologies Division International Headquarters Theilerstrasse 1a CH-6300 Zug Schweiz Tel. +41 58-724 24 24 © Siemens Schweiz AG, 2007 www.siemens.com/buildingtechnologies Liefermöglichkeiten und technische Änderungen vorbehalten Siemens Strömungswächter QVE1901 CM1N1594de Building Technologies 2018-07-30...
