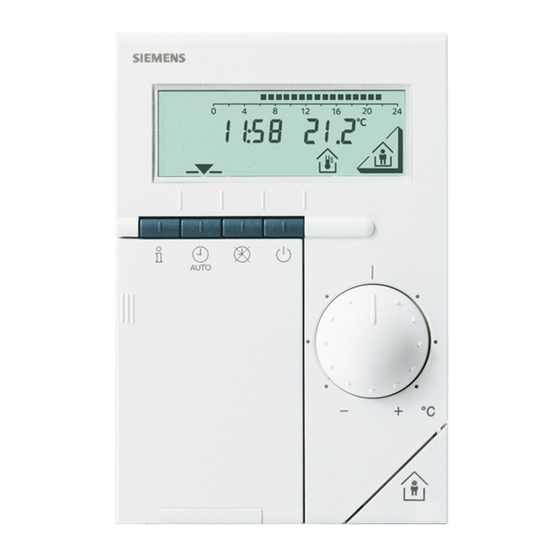

Raumgerät
zu Heizungsregler
Digitales, multifunktionales Raumgerät zur bequemen Bedienung von Heizungs-
reglern vom Wohnraum aus.
Der Raumtemperatursollwert kann mit einem Sollwertknopf und einer Spartaste
auf einfache Weise gewählt werden. Es stehen ein Wochenheizprogramm, ein-
stellbare Temperatursollwerte, Betriebsartwahl und Info-Taste zur Verfügung.
Das Gerät eignet sich entsprechend dem eingesetzten Regler hauptsächlich in:
• Einfamilienhäuser
• Ferienhäuser
•
Ergonomische und funktionsspezifische Unterteilung der Bedienung in drei
Bedienebenen
•
Info-Taste zur schnellen Abfrage von wichtigen Werten
•
Tasten für die direkte Wahl der Betriebsart
•
Präsenztaste für kurzfristige oder dauerhafte Beeinflussung der Heizung
•
Drehknopf zur einfachen Sollwertkorrektur
•
Eingabe der Sollwerte für die Raum- und Brauchwassertemperatur
•
Heizprogramm mit 3 Heizphasen pro Tag, jeder Tag individuell wählbar
•
Ferienfunktion
Siemens Building Technologies
HVAC Products
1
637
QAW70
Werbung
Verwandte Anleitungen für Siemens QAW70
Inhaltszusammenfassung für Siemens QAW70
- Seite 1 Präsenztaste für kurzfristige oder dauerhafte Beeinflussung der Heizung • Drehknopf zur einfachen Sollwertkorrektur • Eingabe der Sollwerte für die Raum- und Brauchwassertemperatur • Heizprogramm mit 3 Heizphasen pro Tag, jeder Tag individuell wählbar • Ferienfunktion Siemens Building Technologies CE2N1637D HVAC Products 06.02.2002...
- Seite 2 Bestellung Anzugeben ist die Typenbezeichnung QAW70. Ein eventuell erwünschter externer Raumtemperaturfühler ist getrennt zu bestellen. Gerätekombination Verwendbare Hei- Das QAW70 ist mit allen Heizungsreglern von Siemens HVAC Products verwendbar, zungsregler die mit einer PPS-Schnittstelle ausgerüstet sind. Externer Fühler Raumtemperaturfühler: QAW44 Ausführung...
- Seite 3 Technik Bedienebenen Das QAW70 verfügt über drei ergonomisch und funktionsspezifisch unterteilte Bedien- ebenen. Bedienung Endbenutzer: Deckel am Gerät geschlossen Bedienung erfolgt über Infotaste, Betriebsartentasten, Präsenztaste und Drehknopf zur Sollwertkorrektur Programmierung Endbenutzer: Deckel am Gerät offen Programmierung erfolgt über 4 Programmiertasten auf den Bedienzeilen 1...17 Serviceebene: Deckel am Gerät offen...
- Seite 4 Externer Kontakt Der Anschluss eines externen Kontaktes erlaubt die Umschaltung der Betriebsart durch ein Fremdgerät (z.B. Telefonschalter). Am QAW70 kann eingestellt werden, ob die Heizung bei aktivem Kontakt auf reduzierter Temperatur oder auf Frost- /Ferientemperatur heizen soll. Mit analogen Heizungsreglern ist nur Frost- /Ferientemperatur möglich.
- Seite 5 CE Konformität nach EMV-Richtlinie 89/336/EWG Störfestigkeit EN 50 082-2 Störaussendung EN 50 081-1 Niederspannungsrichtlinie 73/23/EWG Sicherheit EN 60 730 Gangreserve der Uhr min. 12 h Gewicht (netto) 0.22 kg Frontfarbe RAL 9010 reinweiss Siemens Building Technologies Raumgerät QAW70 CE2N1637D HVAC Products 06.02.2002...
- Seite 6 Mit einem externen Fühler QAW44 Mit einem externen Kontakt (Telefonfernschalter) QAW44 MD A6 QAW70 QAW70 = Regler = Regler D1...D4 = Klemmen QAW70 D1...D4 = Klemmen QAW70 = Externer Kontakt Massbild QAW70 ã1999 Siemens Building Technologies AG Änderungen vorbehalten Siemens Building Technologies Raumgerät QAW70...
