Besondere Eignung
CM2N1660de_04
02.11.2011
QAX95.1
DESIGO™ RX
Drahtlose und batterielose
Raumgeräte mit EnOcean-
Schnittstelle
Verwendbar mit Geräten aus folgenden Sortimenten:
– RXC (zusammen mit Gateway EnOcean/L
– RXB (zusammen mit Gateway EnOcean/KNX, RXZ97.1/KNX)
– Geräte mit KNX- oder L
Erfassung der Raumtemperatur
Sollwertversteller für Raumtemperatur (nur QAX96.1)
Betrieb mit Solarzelle
Bei ungenügender Beleuchtung Batteriebetrieb möglich
Einsatz nur zusammen mit geeignetem Gateway
Im Renovationsmarkt (alte Gebäude, Museen, Kirchen, historische
Gebäude)
In Räumen, in denen die Nachbearbeitung von Wänden schwierig oder
nicht möglich ist (Sandstein, Glas)
In Räumen, wo flexible Raumaufteilung gefordert wird (Grossraumbüros,
Museen, Fernsehstudios)
In Räumen mit flexibler Möblierung und oft wechselndem Dekor
Wo einfache Systemerweiterungen gefordert werden

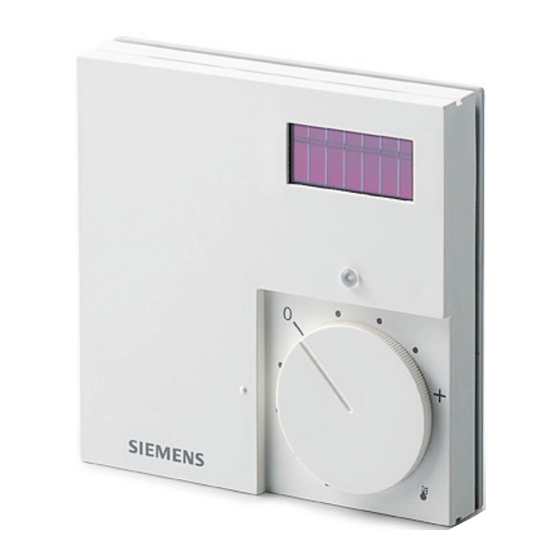

QAX96.1
W
ON
W
®-Kommunikation
ON
ORKS
1
QAX95.1
QAX96.1
, RXZ95.1/LON)
ORKS
Building Technologies
660
Werbung
Verwandte Anleitungen für Siemens QAX95.1
Inhaltszusammenfassung für Siemens QAX95.1
- Seite 1 QAX95.1 QAX96.1 DESIGO™ RX QAX95.1 Drahtlose und batterielose QAX96.1 Raumgeräte mit EnOcean- Schnittstelle Verwendbar mit Geräten aus folgenden Sortimenten: – RXC (zusammen mit Gateway EnOcean/L , RXZ95.1/LON) ORKS – RXB (zusammen mit Gateway EnOcean/KNX, RXZ97.1/KNX) – Geräte mit KNX- oder L ®-Kommunikation...
- Seite 2 EnOcean/KNX), sind mit allen Reglern einsetzbar, die in einem L ORKS bzw. KNX-Netzwerk arbeiten (z.B. DESIGO RX). EnOcean-Gateways Artikelnummer Bezeichnung RXZ95.1/LON S55842-Z100 Gateway EnOcean/L ORKS RXZ97.1/KNX S55842-Z101 Gateway EnOcean/KNX 2 / 10 Siemens QAX95.1, QAX96.1 – Drahtlose und batterielose Raumgeräte mit EnOcean-Schnittstelle CM2N1660de_04 Building Technologies 02.11.2011...
-
Seite 3: Entsorgung
Verbindung. Auch Reflexionen – infolge der Beschaffenheit des Raums bzw. der Inneneinrichtung – haben einen Einfluss auf die Signalqualität und damit auf die Übertragungssicherheit. 3 / 10 Siemens QAX95.1, QAX96.1 – Drahtlose und batterielose Raumgeräte mit EnOcean-Schnittstelle CM2N1660de_04 Building Technologies 02.11.2011... - Seite 4 Drücken Sie die Rasthaken mit einer schmalen Schrau- bendreherklinge (4 mm) vorsichtig nach innen und gleichzeitig nach unten und nehmen Sie das Gehäuse- oberteil ab. 4 / 10 Siemens QAX95.1, QAX96.1 – Drahtlose und batterielose Raumgeräte mit EnOcean-Schnittstelle CM2N1660de_04 Building Technologies 02.11.2011...
- Seite 5 Störquellen (z. B. Audio- / Videoanlagen, Computer), sollte mindestens 50 cm betragen. Die Anwendung in Reichweite empfindlicher medizinischer Geräte, die in diesem Vorsicht! STOP Frequenzbereich arbeiten, ist im Einzelfall zu prüfen. 5 / 10 Siemens QAX95.1, QAX96.1 – Drahtlose und batterielose Raumgeräte mit EnOcean-Schnittstelle CM2N1660de_04 Building Technologies 02.11.2011...
- Seite 6 Wände Stahlbetonwände Ca. 10 m Max.1 Wand Geringe Dämpfung Brandschutzwände, Das Funksignal ist abge- Aufzugsschächte, schottet Hohe Dämpfung Empfänger Treppenhäuser, Empfänger Versorgungs- bereiche 6 / 10 Siemens QAX95.1, QAX96.1 – Drahtlose und batterielose Raumgeräte mit EnOcean-Schnittstelle CM2N1660de_04 Building Technologies 02.11.2011...
- Seite 7 Möbel beeinträchtigt werden darf. Sollte das Gerät nicht funktionieren, überprüfen Sie bitte zuerst den korrekten Montageort und ob die Solarzellen ausreichend Licht aufnehmen können. 7 / 10 Siemens QAX95.1, QAX96.1 – Drahtlose und batterielose Raumgeräte mit EnOcean-Schnittstelle CM2N1660de_04 Building Technologies 02.11.2011...
- Seite 8 Schutzfolie reiben Sie das Pad von innen nach aussen fest. Dadurch werden Lufteinschlüsse vermieden, die später durch das Glas sichtbar sein können. 8 / 10 Siemens QAX95.1, QAX96.1 – Drahtlose und batterielose Raumgeräte mit EnOcean-Schnittstelle CM2N1660de_04 Building Technologies 02.11.2011...
- Seite 9 R-ABS (selbstverlöschend nach UL 94 V-0) Abmessungen 81 x 81 x 16 mm (B x H x T), siehe Massbilder Gewicht 70 g 70 g 9 / 10 Siemens QAX95.1, QAX96.1 – Drahtlose und batterielose Raumgeräte mit EnOcean-Schnittstelle CM2N1660de_04 Building Technologies 02.11.2011...
- Seite 10 Version von www.EnOcean.de heruntergeladen werden können. Massbilder Masse in mm QAX96.1 QAX95.1 10 / 10 2008 - 2011 Siemens Schweiz AG Änderungen vorbehalten Siemens QAX95.1, QAX96.1 – Drahtlose und batterielose Raumgeräte mit EnOcean-Schnittstelle CM2N1660de_04 Building Technologies 02.11.2011...
