Grundlegende Hardwareverfahren
4.4.1.4

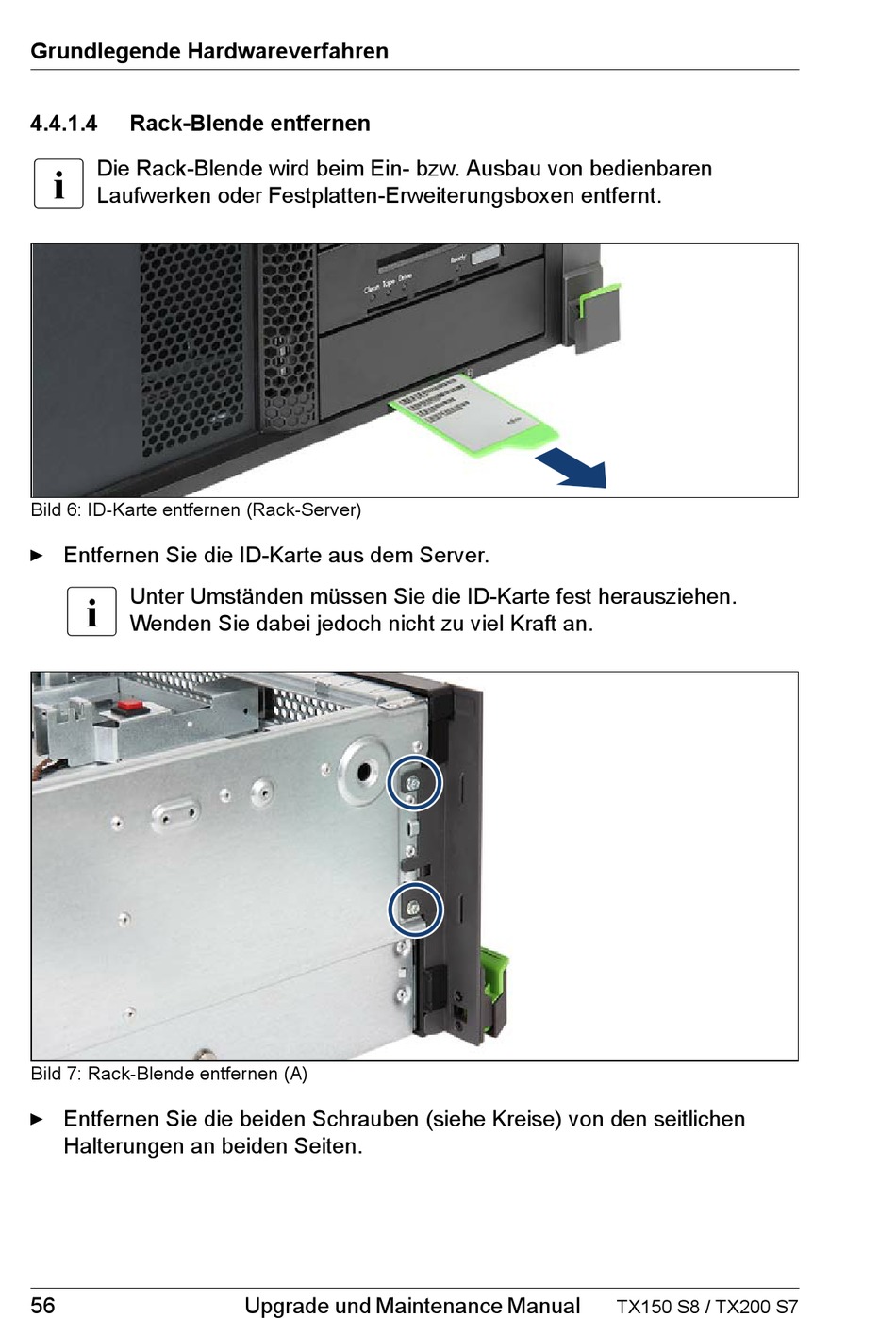

Rack-Blende entfernen

I
Die Rack-Blende wird beim Ein- bzw. Ausbau von bedienbaren
Laufwerken oder Festplatten-Erweiterungsboxen entfernt.
Bild 6: ID-Karte entfernen (Rack-Server)
Ê Entfernen Sie die ID-Karte aus dem Server.
I
Unter Umständen müssen Sie die ID-Karte fest herausziehen.
Wenden Sie dabei jedoch nicht zu viel Kraft an.
Bild 7: Rack-Blende entfernen (A)
Ê Entfernen Sie die beiden Schrauben (siehe Kreise) von den seitlichen
Halterungen an beiden Seiten.
56 Upgrade und Maintenance Manual
TX150 S8 / TX200 S7
