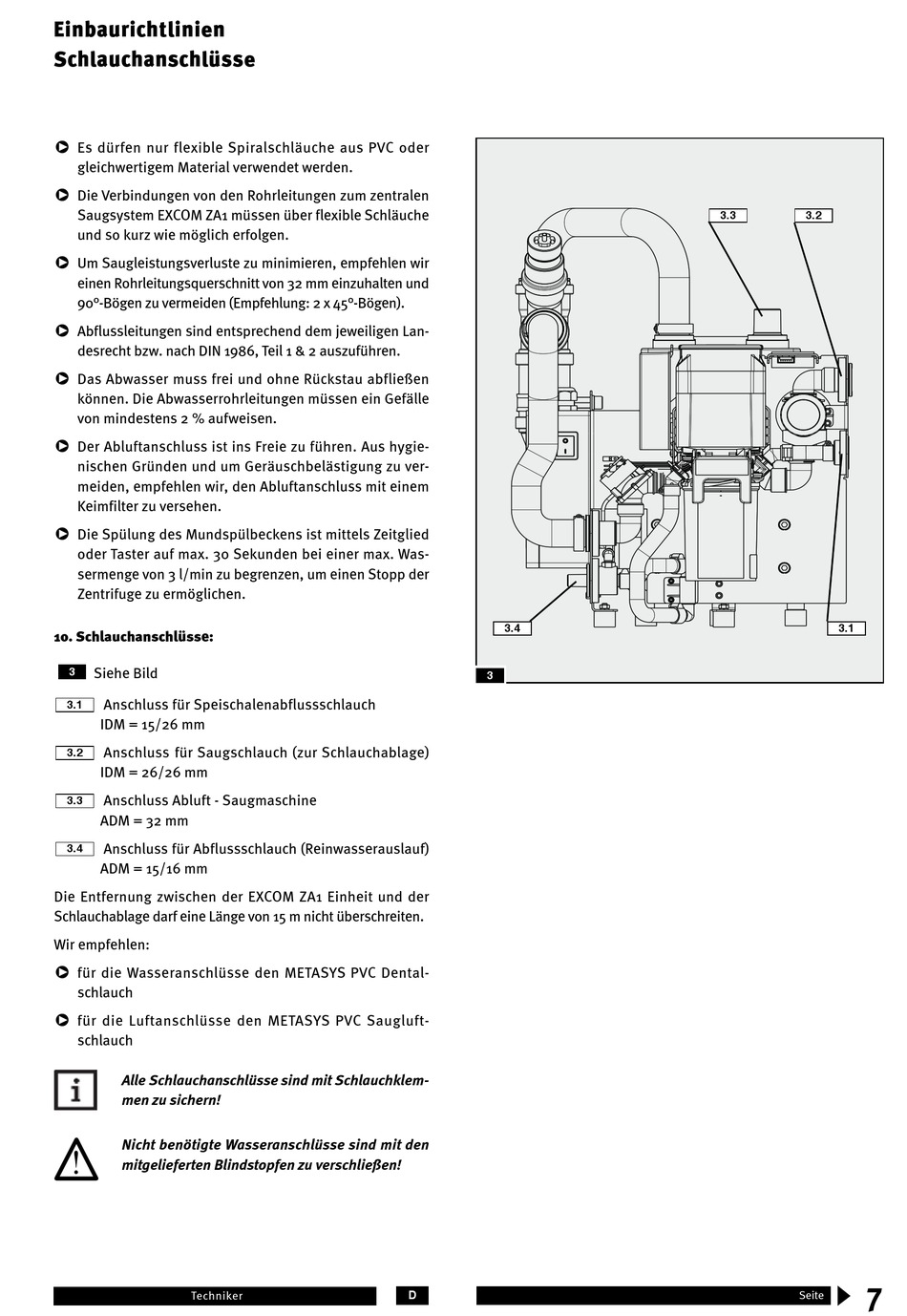

Einbaurichtlinien
Schlauchanschlüsse
E s dürfen nur flexible Spiralschläuche aus PVC oder
q
gleichwertigem Material verwendet werden.
D ie Verbindungen von den Rohrleitungen zum zentralen
q
Saugsystem EXCOM ZA1 müssen über flexible Schläuche
und so kurz wie möglich erfolgen.
U m Saugleistungsverluste zu minimieren, empfehlen wir
q
einen Rohrleitungsquerschnitt von 32 mm einzuhalten und
90°-Bögen zu vermeiden (Empfehlung: 2 x 45°-Bögen).
A bflussleitungen sind entsprechend dem jeweiligen Lan-
q
desrecht bzw. nach DIN 1986, Teil 1 & 2 auszuführen.
D as Abwasser muss frei und ohne Rückstau abfließen
q
können. Die Abwasserrohrleitungen müssen ein Gefälle
von mindestens 2 % aufweisen.
D er Abluftanschluss ist ins Freie zu führen. Aus hygie-
q
nischen Gründen und um Geräuschbelästigung zu ver-
meiden, empfehlen wir, den Abluftanschluss mit einem
Keimfilter zu versehen.
D ie Spülung des Mundspülbeckens ist mittels Zeitglied
q
oder Taster auf max. 30 Sekunden bei einer max. Was-
sermenge von 3 l/min zu begrenzen, um einen Stopp der
Zentrifuge zu ermöglichen.
10. Schlauchanschlüsse:
Siehe Bild
3
Anschluss f ür Speischalenabflussschlauch
3.1
IDM = 15/26 mm
Anschluss für Saugschlauch (zur Schlauchablage)
3.2
IDM = 26/26 mm
Anschluss A bluft - Saugmaschine
3.3
ADM = 32 mm
Anschluss für Abflussschlauch (Reinwasserauslauf)
3.4
ADM = 15/16 mm
Die Entfernung zwischen der EXCOM ZA1 Einheit und der
Schlauchablage darf eine Länge von 15 m nicht überschreiten.
Wir empfehlen:
f ür die Wasseranschlüsse den METASyS PVC Dental-
q
schlauch
f ür die Luftanschlüsse den METASyS PVC Saugluft-
q
schlauch
A lle Schlauchanschlüsse sind mit Schlauchklem-
men zu sichern!
Nicht benötigte Wasseranschlüsse sind mit den
!
mitgelieferten Blindstopfen zu verschließen!
Praxispersonal / Techniker
Techniker
3.4
3
D
3.3
3.2
3.1
