7. Technische Daten:
Saugsystem EXCOM ZA1
3
Spannungsversorgung:
Frequenz:
max. Stromaufnahme:
max. Leistungsaufnahme:
Unterdruckbereich:
Saugvolumen:
Max. Wasserdurchflussmenge:
Abscheiderate:
Sammelbehältervolumen:
Zulässige Umgebungstemperatur: + 5 °C bis + 40 °C
Zulässige Luftfeuchtigkeit
(Betriebsraum):
Schutzklasse:
Gewicht:
Abmessungen (l x b x h) mm:
8. Funktionsbeschreibung:

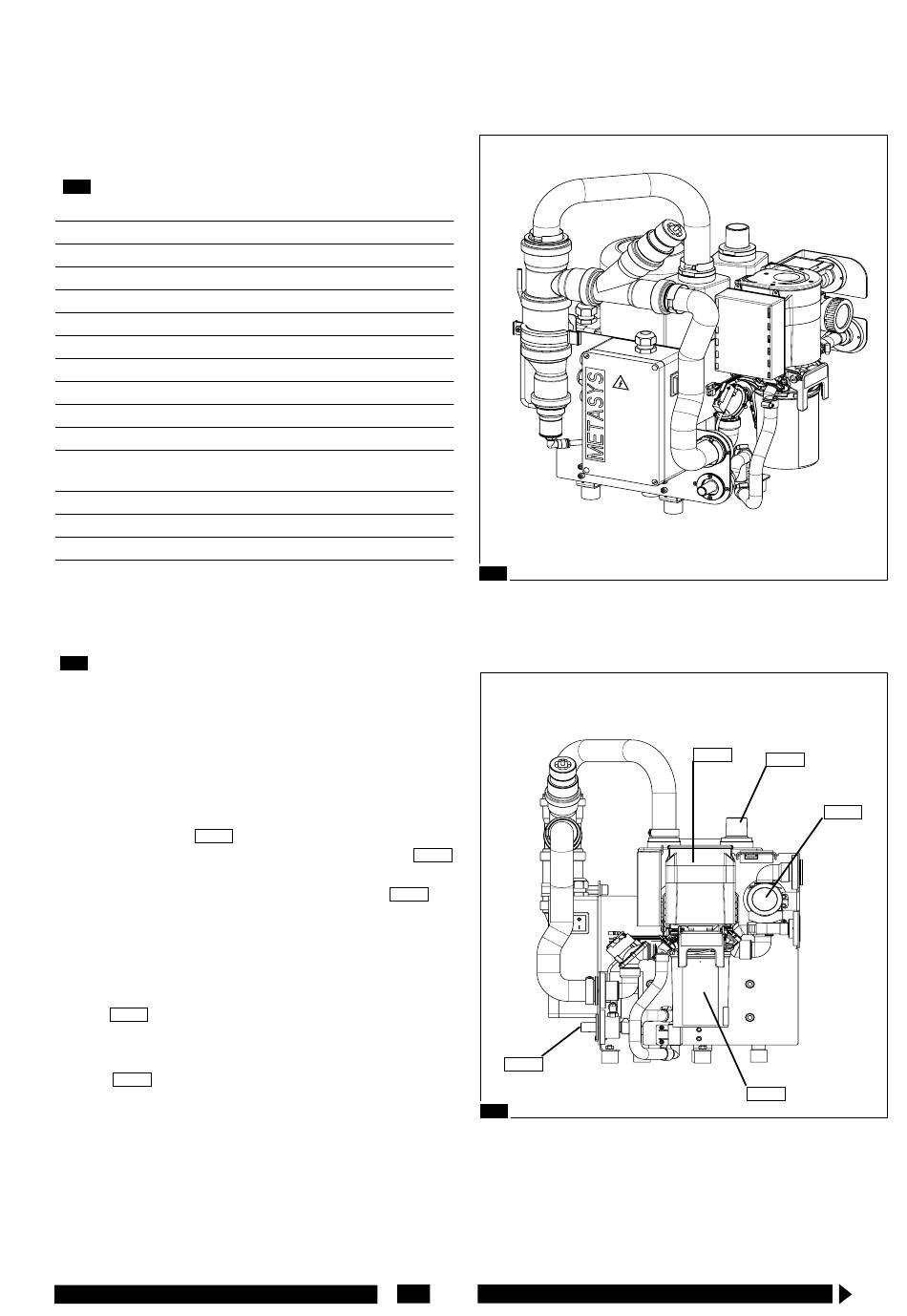

Siehe Bild
4
Nach Betätigung des Hauptschalters startet der COMPACT
Dynamic einen Testlauf. Ertönt dabei ein Signal an der externen
Anzeige, ist in der EBW (Einbau-, Betriebs- und Wartungsanlei-
tung) des COMPACT Dynamic die Fehlerursache zu suchen und
zu beheben. Ertönt kein Signal, ist das Gerät für den Betrieb
bereit.
Bei Abheben eines Saugschlauches wird der COMPACT Dynamic
Amalgamabscheider
4.1
einer Verzögerung von ca. 1 Sekunde die Saugmaschine
und das Saugstromsperrventil eingeschaltet. Der Saugstrom wird
durch einen in der EXCOM ZA1 eingebauten Vorfilter
dem Grobpartikel aufgefangen werden, dem COMPACT Dynamic
Amalgamabscheider zugeleitet. Im Separationsteil werden die
festen und flüssigen Bestandteile des Saugstromes tangential
ausgeschleudert, während die Luft über die Flügelachse des Lauf-
rades zur Saugmaschine gelangt. Das gereinigte Wasser tritt am
Abfluss
aus, die festen Körper werden dagegen in den
4.4
Sammelbehälter abgeführt.
Das Abwasser aus der Speischale wird direkt in den Sammel-
behälter
eingeleitet (siehe EBW COMPACT Dynamic Amal-
4.5
gamabscheider). Nach dem Aufhängen des Saugschlauches wird
das Saugstromsperrventil wie auch die Saugmaschine abge-
schaltet. Nach einer gewissen Nachlaufzeit stoppt auch der
Motor des COMPACT Dynamic Amalgamabscheiders.
