23.5

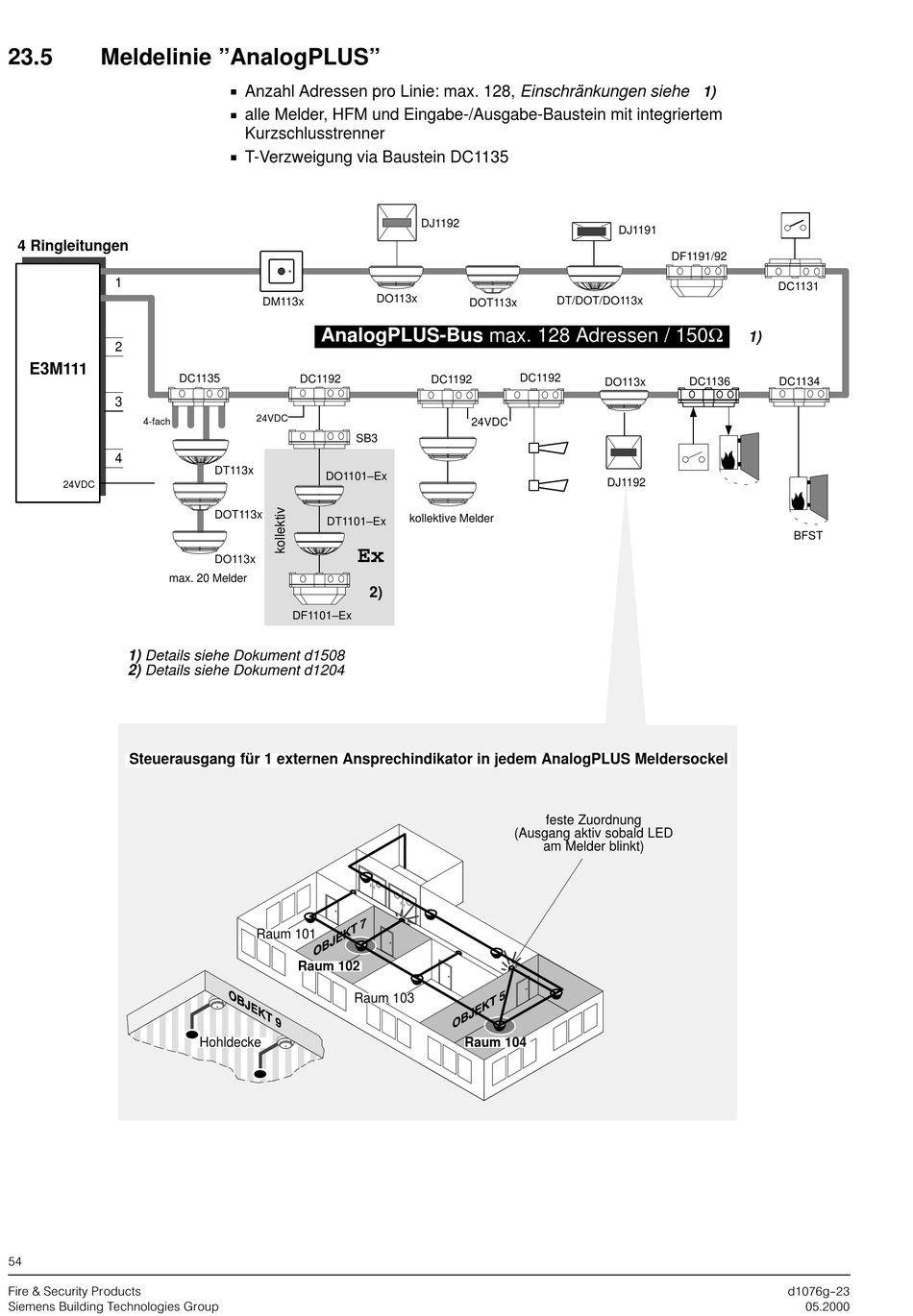

Meldelinie "AnalogPLUS"

4 Ringleitungen
1
2
E3M111
DC1135
3
4-fach
4
24VDC
max. 20 Melder
1) Details siehe Dokument d1508
2) Details siehe Dokument d1204
Steuerausgang für 1 externen Ansprechindikator in jedem AnalogPLUS Meldersockel
Ò Ò Ò Ò Ò Ò Ò Ò
Ò Ò Ò Ò Ò Ò Ò Ò
Ò Ò Ò Ò Ò Ò Ò Ò
Ò Ò Ò Ò Ò Ò Ò Ò
54
Fire & Security Products
Siemens Building Technologies Group
Anzahl Adressen pro Linie: max. 128, Einschränkungen siehe
alle Melder, HFM und Eingabe-/Ausgabe-Baustein mit integriertem
Kurzschlusstrenner
T-Verzweigung via Baustein DC1135
DM113x
AnalogPLUS-Bus max. 128 Adressen / 150Ω
DC1192
24VDC
SB3
DT113x
DO1101–Ex
DOT113x
DT1101–Ex
Ex
DO113x
2)
DF1101–Ex
Raum 101
Raum 102
Raum 103
Hohldecke
DJ1192
DO113x
DOT113x
DC1192
DC1192
24VDC
kollektive Melder
feste Zuordnung
(Ausgang aktiv sobald LED
am Melder blinkt)
Raum 104
1)
DJ1191
DF1191/92
DT/DOT/DO113x
DC1136
DO113x
DJ1192
DC1131
1)
DC1134
BFST
d1076g−23
