pro user RVC7010 Bedienungsanleitung Seite 13

10. Wenn Sie die entsprechenden Kabel gefunden haben, legen Sie das Kabel des Senders
an den Verbindungspunkt. Sorgen Sie bitte dafür, das die Befestigung des Kabels sicher
und fest ist, damit es beim Öffnen und Schließen der Heckklappe nicht beschädigt
werden kann. Verlegen Sie das Kabel niemals außerhalb des Autos!
11. An der Kontaktdose des
Rückfahrscheinwerfers sind zwei Drähte
befestigt. Meistens ist der negative Draht
schwarz und der positive farbig. Wenn Sie
unsicher sind, können Sie mit einem 12 V
Multimeter (im Fachhandel erhältlich) prüfen,
welcher Draht positiv bzw. negativ ist. Folgen
Sie der Bedienungsanleitung des Multimeters
für den sicheren Gebrauch.
12. Wenn Sie festgestellt haben, welcher Draht
positiv bzw. negativ ist, schalten Sie die
Zündung aus und entfernen Sie das negative
Kabel Ihrer Autobatterie. So ist sichergestellt,
das kein Strom auf den Drähten ist.

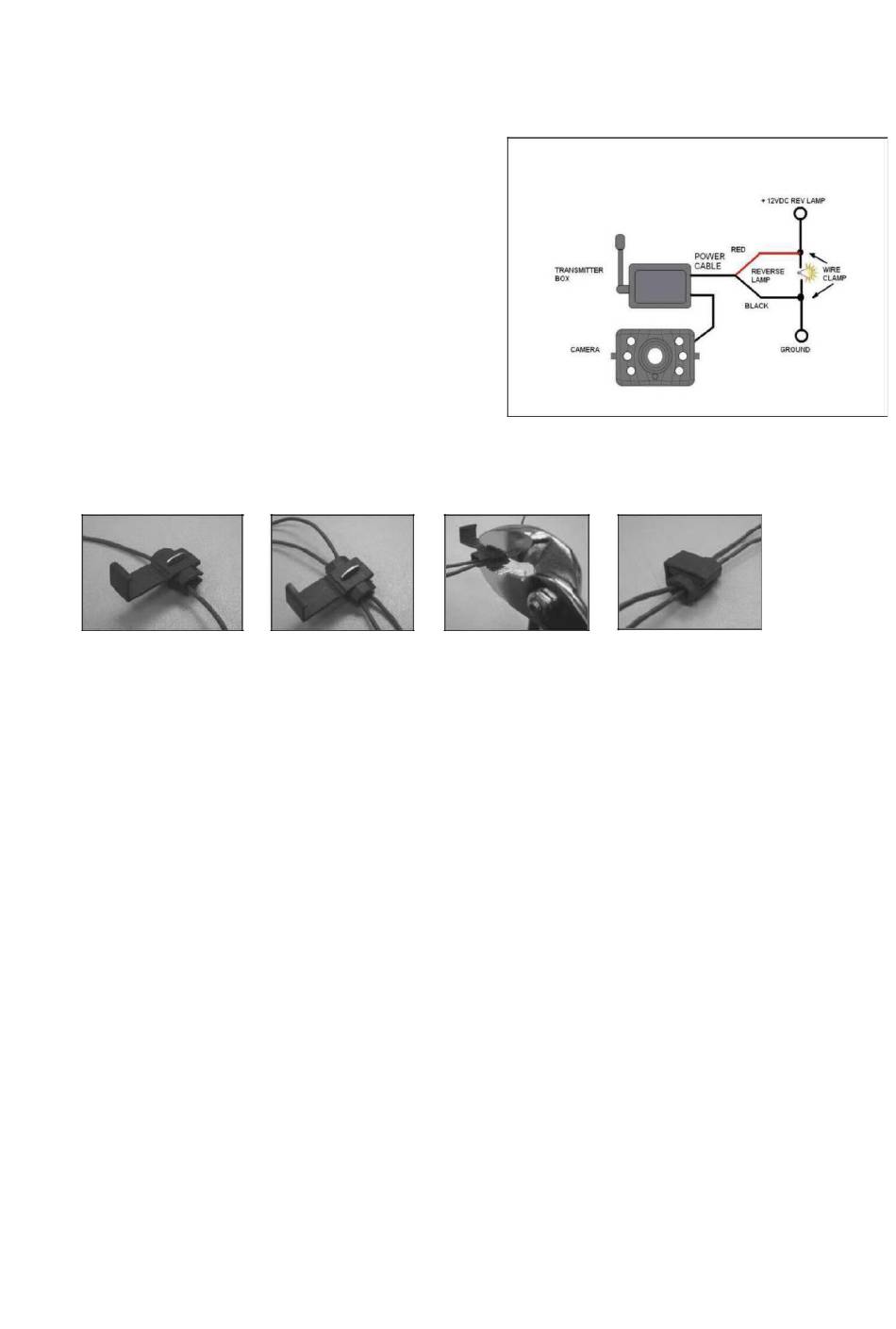

13. Verbinden Sie den roten Draht vom Kabel des Senders mit dem positive Draht des
Rückfahrscheinwerfers. Benutzen Sie dazu die beiliegenden Kabelklemmen. Drücken
Sie die Klemmen fest mit einer Zange zusammen und clipsen Sie die rote
Plastikabdeckung über diese Kontaktstellen.
14. Verbinden Sie nun den schwarzen Draht des Sender-Kabels mit dem negative Draht
des Rückfahrscheinwerfers. (Benutzen Sie auch hier die Kabelklemmen)
15. Verschließen Sie die Heckleuchte wieder (achten Sie darauf, dass die Glühlampe
eingesetzt ist). Benutzen Sie Kabelbinder und spezielle Tapes (für
Kabelverbindungen), damit alle Drähte und Kabel sicher und fest verlegt sind!
16. Schließen Sie das negative Kabel Ihrer Autobatterie wieder an.
