pro user APB220 Bedienungsanleitung

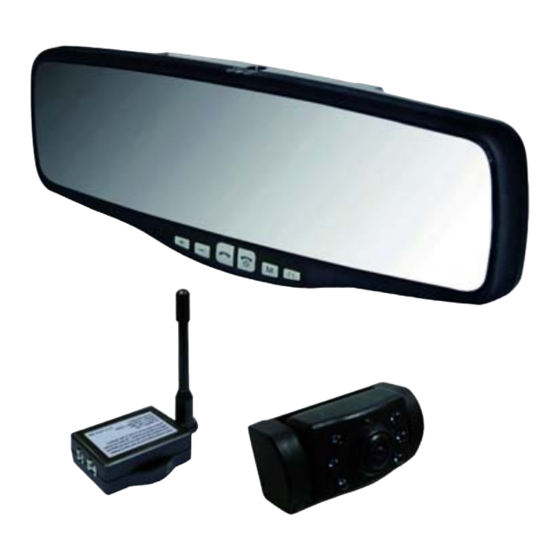

Kabelloses innenspiegel rückfahrkamera-system & bluetooth 2.1
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen

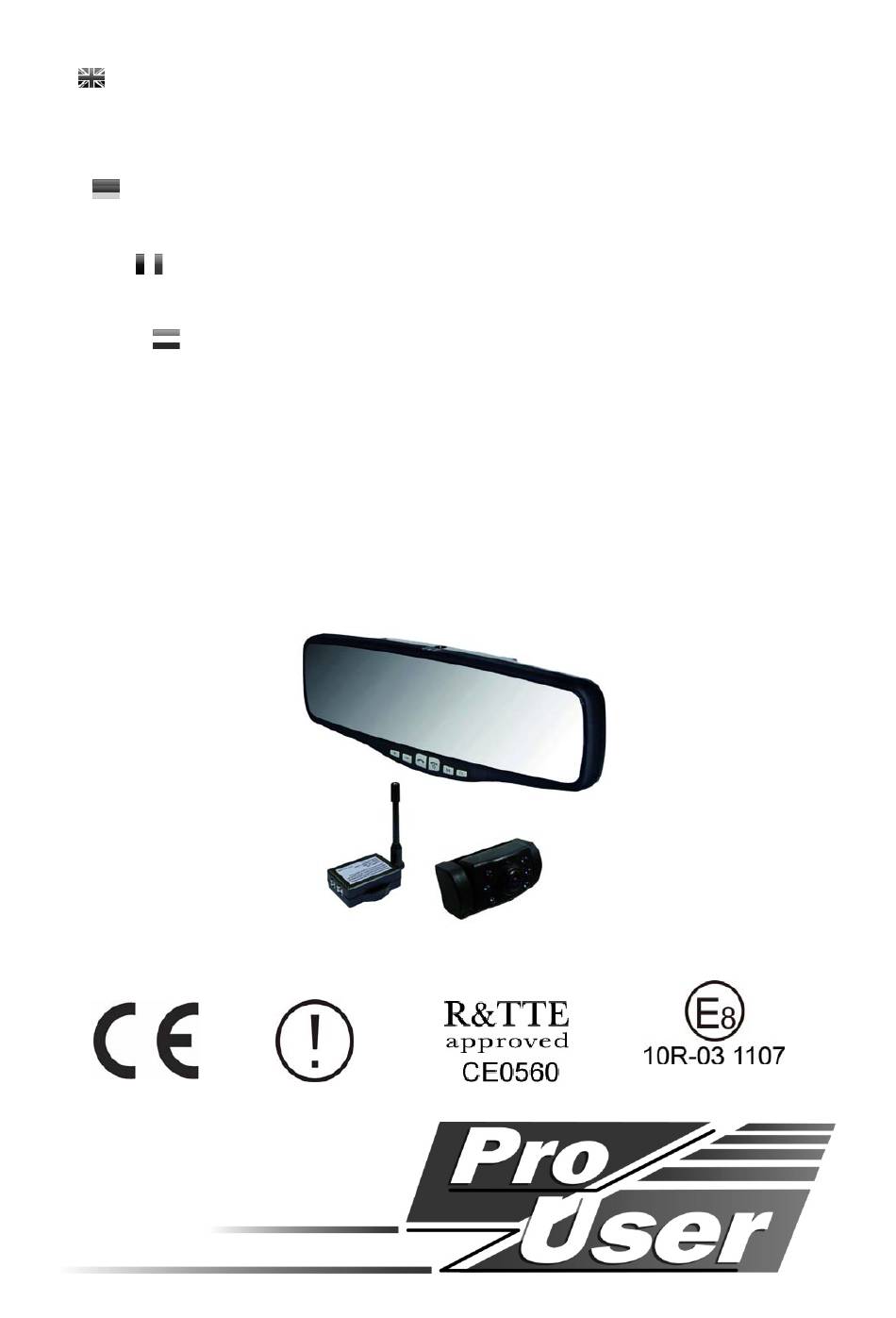

WIRELESS REAR VIEW CAMERA SYSTEM
WITH MIRROR DISPLAY & BLUETOOTH 2.1
HAND FREE SYSTEM
KABELLOSES INNENSPIEGEL RÜCKFAHR-
KAMERA-SYSTEM & BLUETOOTH 2.1
CAMERA DE RECUL SANS FILS & KIT
MAIN-LIBRE BLUETOOTH 2.1
DRAADLOOS CAMERASYSTEEM
& BLUETOOTH 2.1
With built-in 2.4 inch / 6,1 cm monitor
mit integriertem 2.4" / 6,1 cm Monitor
Avec écran 2.4'' / 6,1 cm pouces intégré
met 2.4 inch / 6,1 cm monitor
APB220
1
Inhaltsverzeichnis
Verwandte Anleitungen für pro user APB220
Inhaltszusammenfassung für pro user APB220
- Seite 1 CAMERA DE RECUL SANS FILS & KIT MAIN-LIBRE BLUETOOTH 2.1 DRAADLOOS CAMERASYSTEEM & BLUETOOTH 2.1 With built-in 2.4 inch / 6,1 cm monitor mit integriertem 2.4” / 6,1 cm Monitor Avec écran 2.4’’ / 6,1 cm pouces intégré met 2.4 inch / 6,1 cm monitor APB220...
-
Seite 16: Wichtige Sicherheitshinweise
Stellen Sie stets sicher, dass die Straße frei ist. Fahren Sie stets langsam und aufmerksam rückwärts. • Das Bild, welches Sie im Monitor des APB220 sehen kann von der Realität abweichen. Zum einen kann die Entfernung zum Objekt täuschen da eine Weitwinkellinse in der Kamera eingesetzt wird. -
Seite 17: Montage
Kamera. Unter hohem Druck kann Wasser in das Kameragehäuse eindringen und die Linse unbrauchbar machen. • Ablenkung während der Fahrt ist gefährlich. Benutzen Sie das APB220 nur so, dass Ihre Aufmerksamkeit für den Straßenverkehr und Ihr sicheres Fahren nicht beeinträchtigt werden. - Seite 18 Die Kamera ist vertikal schwenkbar, bitte stellen Sie diese nach den Gegebenheiten ein. Bei manchen Fahrzeugen ist es leider nicht möglich, die Kamera nahe dem Nummernschild zu befestigen. Suchen Sie sich eine andere Stelle am Heck Ihres Autos und befestigen Sie die Kamera mit den mitgelieferten Schrauben und Muttern. 1.
- Seite 19 5. Einige Autos haben in der Nähe des Kennzeichens eine Bohrung, wo Sie das Kabel durchziehen können. Falls das nicht der Fall ist, müssen Sie in der Nähe des Kennzeichens, dicht an der Stelle, wo sich das Kabel der Kamera befindet, selber ein Loch bohren.
- Seite 20 Spiegelmonitor Installation Bevor Sie den Spiegel montieren überprüfen Sie bitte ob die Höhe des existierenden Innenspiegels maximal 80mm ist. Nur bis zu dieser Höhe kann der Spiegelmonitor installiert werden. 1. Bitte setzen Sie den Spiegelmonitor auf den existierenden Innenspiegel und fixieren diesen mit den federgelagerten Befestigungsklemmen.
- Seite 21 4. Verbinden Sie den Zigarettenanzünderadapter mit dem Zigarettenanzünder Achtung: Bitte achten Sie darauf, dass der Spiegel oder das Kabel Ihr Sichtfeld nicht beeinträchtigen.
- Seite 22 Sie haben auch die Möglichkeit anstatt der Verwendung des Zigarettenanzünderadapters das mitgelieferte Kabel für eine feste Verbindung zum Stromnetz zu verwenden. Bitte lassen Sie diese Verbindung von einem Fachmann durchführen. ACHTUNG: BEI EXTREM HELLEN LICHTVERHÄLTNISSEN BENÖTIGT DER MONITOR EINIGE SEKUNDEN UM SICH DIESEN LICHTVERHÄLTNISSEN ANZUPASSEN.
-
Seite 23: Bedienung
BEDIENUNG Es gibt 6 Kontrollknöpfe am Gerät A. Power ON/OFF • Das APB220 stellt sich automatisch an (ON) wenn es mit einer Stromquelle verbunden wird. • Drücken Sie um das APB220 an- und abzuschalten (ON/OFF) • Wenn das APB220 eingeschaltet wird sucht das Gerät automatisch nach bereits bekannten Bluetooth Geräten in der Umgebung und... - Seite 24 Mobiltelefons. • Wählen Sie “Verbindungen” für Bluetooth oder ähnliches auf Ihrem Mobiltelefon • Wenn das APB220 erkannt wird wählen Sie dieses aus der Liste auf Ihrem Mobiltelefon aus. • Das Telefon hinterfragt, ob Sie die Verbindung wirklich herstellen wollen. Bitte bestätigen Sie dies mit „OK“...
- Seite 25 • Das LCD Display zeigt pb Deleted an wenn das Telefonbuch gelöscht wurde. Hinweis: Das APB220 kann nicht einzelne Einträge löschen, alle Einträge werden nach der Bestätigung gelöscht. Einrichtung von Schnellwahl Hinweis: Das Telefonbuch muss vorab eingerichtet werden um Schnellwahl einzurichten.
- Seite 26 Falls ein Echo auftritt wenn Sie in einem Gespräch sind unternehmen Sie das folgende: • Transferieren Sie den Anruf zurück zu Ihrem Mobiltelefon • Wenn das Echo dadurch verschwindet leiten Sie den Anruf wieder auf das APB220 um und vermindern Sie die Lautstärke Ihres APB220 •...
- Seite 27 • Drücken Sie um zwischen Anruf 1 und Anruf 2 hin und her zu schalten Wechsel zwischen APB220 und Mobiltelefon Um Anrufe zwischen dem APB220 und Ihrem Mobiltelefon hin und her zu wechseln gehen Sie bitte wie folgt vor. • Drücken Sie für ca.
-
Seite 28: Technische Spezifikation
TECHNISCHE SPEZIFIKATION Kamera Betriebsspannung 12V DC Stromverbrauch alle Komponenten <180mA Bildaufnahme CMOS Pixel 640x480 Bildauflösung >330 TVL Linse 2,4mm / F2,1 Kabelloser Transmitter Übertragungsfrequenz 2468MHz Übertragungsdistanz (frei) >80M LCD Monitor Betriebsspannung 12V DC Stromverbrauch min. <65mA Stromverbrauch max. <350mA Sichtbarer LCD Monitor 2,4 inch / 6,1 cm Pixel Bildschirm 320x240... - Seite 58 www.pro-user.com...
