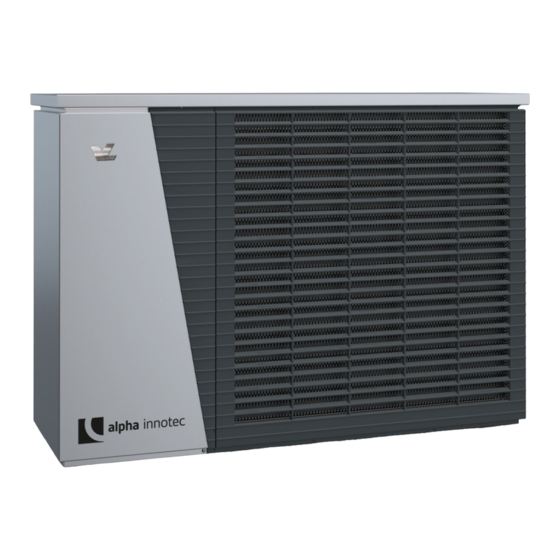

- Seite 1 Luft/Wasser-Wärmepumpen Dual / Außenaufstellung Betriebsanleitung LWDV 83055800dDE – Originalbetriebsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 13 Störungen Zu dieser Betriebsanleitung .............14 ......3 Gültigkeit ............3 14 Demontage und Entsorgung .......14 Mitgeltende Dokumente ........3 14.1 Demontage ............14 Symbole und Kennzeichnungen ....3 14.2 Entsorgung und Recycling ......14 Kontakt .............4 Sicherheit ...............4 Technische Daten / Lieferumfang .....15 Bestimmungsgemäße Verwendung ....4 2.2 Qualifikation des Personals ......4... -
Seite 3: Zu Dieser Betriebsanleitung
Zu dieser Betriebsanleitung 1.3 Symbole und Kennzeichnungen Diese Betriebsanleitung ist Teil des Geräts. Kennzeichnung von Warnhinweisen ► Betriebsanleitung vor den Tätigkeiten am und mit Symbol Bedeutung dem Gerät aufmerksam lesen und bei allen Tä- tigkeiten jederzeit beachten, insbesondere die Sicherheitsrelevante Information. -
Seite 4: Kontakt
1.4 Kontakt ► Sonstige Arbeiten an der Anlage nur von qualifi- ziertem Fachpersonal durchführen lassen, z. B. Adressen für den Bezug von Zubehör, für den Service- ● Heizungsbauer fall oder zur Beantwortung von Fragen zum Gerät und dieser Betriebsanleitung sind im Internet aktuell hinter- ● Sanitärinstallateur legt: ● Kälteanlagenbauer (Wartungsarbeiten) ●... -
Seite 5: Entsorgung
2.5 Entsorgung Nicht sachgerechtes Vorgehen Voraussetzungen für eine Minimierung von Stein- und Umweltgefährdende Medien Korrosionsschäden in Warmwasser-Heizungsanlagen: Unsachgemäße Entsorgung von umweltgefährdenden ● fachgerechte Planung und Inbetriebnahme Medien (Kältemittel) schadet der Umwelt: ● korrosionstechnisch geschlossene Anlage ► Medien sicher auffangen. ● Integration einer ausreichend dimensionierten ► Medien umweltgerecht entsprechend den lokalen Druckhaltung Vorschriften entsorgen. -
Seite 6: Beschreibung
Beschreibung Funktionsnotwendiges Zubehör Nur Originalzubehör des Geräteherstellers verwenden. 3.1 Lieferzustand ● Hydraulikstation ● Hydraulikmodul Weiteres Zubehör ● Wanddurchführung mit Schwingungsentkopplung ● Wandkonsole ● Bodenkonsole ● Schwingungsentkopplung Wärmepumpe im verpackten Zustand ● Pufferspeicher ● Überströmventil ● Verkleidung für Wandkonsole ● Verkleidung für Bodenkonsole ● Hydraulische Verbindungsleitung ● Erweiterungsplatine ●... -
Seite 7: Betrieb Und Pflege
Betrieb und Pflege Lieferung, Lagerung, Transport und Aufstellung HINWEIS Das Gerät wird über das Bedienteil des Hei- ACHTUNG zungs- und Wärmepumpenreglers bedient Beschädigung des Gehäuses und der Gerätekom- ( Betriebsanleitung des Heizungs- und ponenten durch schwere Gegenstände. Wärmepumpenreglers). ► Keine Gegenstände auf dem Gerät abstellen, die schwerer sind als 30 kg. -
Seite 8: Auspacken Und Transport
5.3 Auspacken und Transport 5.4 Aufstellung Vorbereitung der Aufstellung, in Verbindung Hinweise zum sicheren Transport mit der Wanddurchführung Das Gerät ist schwer ( „Technische Daten / Liefer- Um das Außengerät mit dem Innenteil (Hydraulikein- umfang“, Seite 15). Es besteht die Gefahr von Ver- heit) zu verbinden, muss für die Wanddurchführung letzungen und Sachschäden beim Fallen oder Um- (Zubehör) eine entsprechende Öffnung vorgesehen stürzen des Gerätes. -
Seite 9: Anforderungen An Den Aufstellungplatz
Montage Hydraulik Anforderungen an den Aufstellungplatz ● Nur im Außenbereich aufstellen 6.1 Kondensatablauf Abstandsmaße wurden eingehalten Das aus der Luft ausfallende Kondenswasser muss „Mindestabstände“, Seite 27 über ein Kondensatrohr aus Kunststoff mit mindestens Freier Luftansaug und Luftausblas ist möglich, 40 mm Durchmesser frostfrei abgeführt werden. Bei ohne das sich ein Luftkurzschluß bildet. wasserdurchlässigen Untergründen genügt es, das Kondensatwasserrohr senkrecht mindestens 90 cm Untergrund ist zur Aufstellung des Geräts geeignet:... -
Seite 10: Anschluss An Den Heizkreis
Wird das Kondensatrohr nicht nach innen verlegt, Den Anschluss an die Festverrohrung des Heiz- müssen die Öffnungen in der Wanddurchführung vor- kreises über Schwingungsentkopplungen (Edel- ne und hinten mit den beiliegenden Stopfen verschlos- stahlwellrohre, Zubehör oder Lieferumfang Wand- sen werden. durchführung) ausführen. Sie müssen sie instal- lieren, um Körperschallübertragungen auf die 6.2 Anschluss an den Heizkreis Festverrohrung zu vermeiden. -
Seite 11: Montage Elektrik
Montage Elektrik Elektrische Anschlüsse herstellen ACHTUNG Zerstörung des Verdichters durch falsches Drehfeld! ► Sicherstellen, dass für die Lasteinspeisung für den Verdichter ein Rechtsdrehfeld vorliegt (nur bei 400V Anschluss). Grundlegende Informationen zum 1 Klemmfeder 2 Bus-Stecker elektrischen Anschluss 3 Klemmfeder in Bus-Stecker (Pin 3) montiert ● Für elektrische Anschlüsse gelten eventuell Vor- gaben des lokalen Energieversorgungsunterneh- Steuerspannung mit dem im Lieferumfang Wär- mens... -
Seite 12: Heizkreis Spülen, Befüllen, Entlüften
10 Überströmventil einstellen 8.2 Heizkreis spülen, befüllen, entlüften HINWEIS Ablaufleitung des Sicherheitsventils ist ange- schlossen. ● Die Tätigkeiten in diesem Abschnitt sind nur erforderlich bei Reihenspeichereinbindung ► Sicherstellen, dass der Ansprechdruck des Si- ● Arbeitsschritte zügig durchführen, da sonst cherheitsventils nicht überschritten wird. die maximale Rücklauftemperatur überschrit- ten werden kann und die Wärmepumpe auf HINWEIS... -
Seite 13: Inbetriebnahme
11 Inbetriebnahme ● Ist Durchfluss ist der aktuelle Durchfluss (Mess- genauigkeit +/- 200l/h) Relevante Planungsdaten der Anlage sind voll- Überströmventil voll öffnen, Heizkreise schließen. ständig dokumentiert. Den Menüpunkt „Überströmer einst.“ von „Nein“ Betrieb der Wärmepumpenanlage ist beim zu- auf „Ja“ stellen, so wird die Umwälzpumpe mit ständigen Energieversorger angezeigt. -
Seite 14: Wartung
12 Wartung 12.3 Verflüssiger reinigen und spülen Verflüssiger nach Herstellervorschrift reinigen und spülen. HINWEIS Wir empfehlen, einen Wartungsvertrag mit Nach dem Spülen des Verflüssigers mit che- Ihrem Heizungsfachbetrieb abzuschließen. mischem Reinigungsmittel: Restbestände neu- tralisieren und Verflüssiger gründlich mit Wasser spülen. HINWEIS Durch extreme Witterungsbedingungen, be- 12.4 Jährliche Wartung ziehungsweise durch Schwitz- und Kondens- wasser verursachte Wasseransammlungen... -
Seite 15: Technische Daten / Lieferumfang
Technische Daten / Lieferumfang LWDV Leistungsdaten Werte in Klammern: (1 Verdichter) LWDV 91-1/3 Heizleistung | COP bei A10/W35 nach EN14511 Teillastbetrieb kW | COP 3,01 | 6,03 bei A7/W35 nach EN14511 Teillastbetrieb kW | COP 2,77 | 5,41 bei A7/W55 nach EN14511 Teillastbetrieb kW | COP 4,23 | 3,35... -
Seite 16: Leistungskurven
Leistungskurven LWDV Pe min/max [kW] Qh min/max [kW] 35°C 35°C 55°C 55°C 65°C 65°C Temp„ [°C] Temp„ [°C] ∆pmax [bar] 0,20 0,15 0,10 0,05 0,00 “ ” [m³/h] Temp„ [°C] 823296a Legende: “” Volumenstrom Heizwasser Temp„ Temperatur Wärmequelle Temp” Temperatur Heizwasser ∆pmax maximaler Druckverlust Legende: DE823296a Qh min/max... -
Seite 17: Technische Änderungen Vorbehalten
LWDV Maßbilder 1320 1090 4x M8 IG 175 100 1270 Legende: D819504 Alle Maße in mm. Vorderansicht Seitenansicht von links C-C Schnitt (Grundplatte) Pos. Bezeichnung Technische Änderungen vorbehalten Legende: DE819504 Heizwasser Austritt (Vorlauf) G 1ʺ Außengewinde Alle Maße in mm. Heizwasser Eintritt (Rücklauf) G 1ʺ Außengewinde Pos. Bezeichnung Entlüfter Vorderansicht Stutzen (im Beipack) für Kondensatablaufrohr Seitenansicht Kabel für Leistung, Steuerung, BUS, Länge: ~8m ab Gerät... -
Seite 18: Aufstellungspläne
Schutzbereiche / Sicherheitsabstände LWDV 2,3m 0,5m 0,5m 3,3m Abbildung: Sicherheitsabstände zur Wärmepumpe Legende: DE819401 Technische Änderungen vorbehalten Legende: DE819401 Wärmepumpe Pos. Bezeichnung Schutzbereich Wärmepumpe bis zum Boden Türen, Fenster, Lichtschächte, usw. ins Haus Schutzbereich bis zum Boden Aufstellung Schutzbereich Wärmepumpe Türen, Fenster, Lichtschächte, usw. -
Seite 19: Wandkonsole
LWDV Wandkonsole mit Wanddurchführung 1320 FS >800 FS >800 Legende: 819393-1c Technische Änderungen vorbehalten. Alle Maße in mm. Variante 1 Legende: 819393-1c Vorderansicht Alle Maße in mm. Draufsicht Detailansicht Verkleidung Pos. Bezeichnung Detailansicht Wandbefestigung Detailansicht Kondensatleitung innerhalb Gebäude Variante 1 Detailansicht Kondensatleitung außerhalb Gebäude Vorderansicht Fertigaußenfassade... -
Seite 20: Mit Hydraulischer Verbindungsleitung
Wandkonsole LWDV mit hydraulischer Verbindungsleitung 1320 FS >800 FS >800 Legende: 819393-2c Technische Änderungen vorbehalten. Alle Maße in mm. Variante 2 Legende: 819393-2c Vorderansicht Draufsicht Alle Maße in mm. Detailansicht Verkleidung Detailansicht Wandbefestigung Pos. Bezeichnung Detailansicht Kondensatleitung außerhalb Gebäude Variante 2 Fertigaußenfassade Vorderansicht UKG Unterkante Gerät... -
Seite 21: Bodenkonsole
LWDV Bodenkonsole mit Wanddurchführung 1320 FS >800 FS >800 Legende: 819393-2c Technische Änderungen vorbehalten. Alle Maße in mm. Variante 3 Legende: 819393-3c Vorderansicht Draufsicht Alle Maße in mm. Detailansicht Verkleidung Detailansicht Kondensatleitung innerhalb Gebäude Pos. Bezeichnung Detailansicht Kondensatleitung außerhalb Gebäude Variante 3 Detailansicht Bodenbefestigung Vorderansicht... -
Seite 22: Mit Hydraulischer Verbindungsleitung
Bodenkonsole LWDV mit hydraulischer Verbindungsleitung 1320 FS >800 FS >800 Legende: 819393-4c Technische Änderungen vorbehalten. Alle Maße in mm. Variante 4 Vorderansicht Draufsicht Legende: 819393-4c Detailansicht Verkleidung Alle Maße in mm. Detailansicht Kondensatleitung außerhalb Gebäude Detailansicht Bodenbefestigung Pos. Bezeichnung Fertigaußenfassade Variante 4 UKG Unterkante Gerät Vorderansicht... -
Seite 23: Bohrbild Für Wandkonsole
LWDV Bohrbild für Wandkonsole mit Wanddurchführung Ø12 Legende: 819393-5c Technische Änderungen vorbehalten. Alle Maße in mm. BB1 Bohrbild für Wandkonsole (Zubehör) an Befestigungswand zu V1 Vorderansicht Legende: 819393-5c Detailansicht Wandbefestigung Alle Maße in mm. Gerätekontur Pos. Bezeichnung Bohrung für Leerrohr KG DN125, Øa 125 BB1 Bohrbild für Wandkonsole (Zubehör) an Befestigungswand zu V1 Befestigungsbohrungen für Wandkonsolen Vorderansicht... -
Seite 24: Mit Hydraulischer Verbindungsleitung
Bohrbild für Wandkonsole LWDV mit hydraulischer Verbindungsleitung Ø12 Legende: 819393-6c Technische Änderungen vorbehalten. Alle Maße in mm. BB2 Bohrbild für Wandkonsole (Zubehör) an Befestigungswand zu V2 Vorderansicht Detailansicht Wandbefestigung Legende: 819393-6c Gerätekontur Alle Maße in mm. Befestigungsbohrungen für Wandkonsolen Pos. Bezeichnung BB2 Bohrbild für Wandkonsole (Zubehör) an Befestigungswand zu V2 Vorderansicht... -
Seite 25: Vorderansicht Draufsicht
LWDV Fundament zu V3 mit Wanddurchführung 1320 1190 >1300 1320 Legende: 819393-7c Technische Änderungen vorbehalten. Alle Maße in mm. FU3 Ansicht Fundament zu V3 Vorderansicht Draufsicht Legende: 819393-7c Alle Maße in mm. OKF Oberkante Fundament Pos. Bezeichnung Fertigaußenfassade Pos. Bezeichnung Bohrung für Leerrohr KG DN125, Ø... -
Seite 26: Fundament Zu V4
Fundament zu V4 LWDV mit hydraulischer Verbindungsleitung 1320 >1300 1190 X (1 : 5) Ø12 Legende: 819393-8c Technische Änderungen vorbehalten. Pos. Bezeichnung Alle Maße in mm. Fundament Legende: 819393-8c FU4 Ansicht Fundament zu V4 Hydraulische Verbindungsleitung Alle Maße in mm. Vorderansicht Detailansicht Bodenbefestigung Leerrohr DN 150 (bauseits) -
Seite 27: Fw2 Funktionsnotwendige Mindestabstände Draufsicht
LWDV Mindestabstände >3000 Legende: 819393-10c Technische Änderungen vorbehalten. Alle Maße in mm. FW2 Funktionsnotwendige Mindestabstände Draufsicht Fertigaußenfassade Luftrichtung Legende: 819393-10c Alle Maße in mm. Mindestabstände Pos. Bezeichnung FW2 Funktionsnotwendige Mindestabstände Draufsicht Fertigaußenfassade Luftrichtung > Mindestabstände Technische Änderungen vorbehalten | 83055800dDE – Originalbetriebsanleitung | ait-deutschland GmbH... -
Seite 28: Kondensatleitung
Anschluss Kondensatleitung außen LWDV Legende: 819400-1 Technische Änderungen vorbehalten. Aufstellungshinweise für Anschluß der Kondensatleitung außerhalb des Gebäudes. Kiesschicht zur Aufnahme von bis zu 50l Kondenswasser pro Tag als Pufferzone zum versickern. Kondensatablaufrohr DN 40 Wichtig: Beim direkten Einleiten des Kondenswassers in die Erde (Abbildung 1a), muss das Kondensatablaufrohr (3) zwischen Boden und Wärmepumpe isoliert werden. -
Seite 29: Anschluss Kondensatleitung Innen
LWDV Anschluss Kondensatleitung innen Legende: 819400-2 Technische Änerungen vorbehalten. Aufstellungshinweise für Anschluß der Kondensatleitung innerhalb des Gebäudes. Wichtig: Beim Anschluss der Kondensatleitung innerhalb eines Gebäudes muss ein Syphon eingebaut werden, der mit dem Abflussrohr gasdicht abschließt (siehe Abbildung 2a). An der Kondensatabflussleitung der Wärmepumpe dürfen keine zusätzlichen Abflussleitungen angeschlossen werden. -
Seite 30: Hydraulische Einbindungen
LWDV mit Hydraulikstation Technische Änderungen vorbehalten | 83055800dDE – Originalbetriebsanleitung | ait-deutschland GmbH... -
Seite 31: Lwdv Mit Pufferspeicher Und Hydraulikmodul
LWDV mit Pufferspeicher und Hydraulikmodul Technische Änderungen vorbehalten | 83055800dDE – Originalbetriebsanleitung | ait-deutschland GmbH... -
Seite 32: Lwdv Mit Trennpufferspeicher Und Hydraulikmodul
LWDV mit Trennpufferspeicher und Hydraulikmodul Technische Änderungen vorbehalten | 83055800dDE – Originalbetriebsanleitung | ait-deutschland GmbH... -
Seite 33: Legende Hydraulische Einbindung
Technische Änderungen vorbehalten | 83055800dDE – Originalbetriebsanleitung | ait-deutschland GmbH... -
Seite 34: Stromlaufpläne
Stromlaufplan 1/3 LWDV braun blau braun braun Technische Änderungen vorbehalten | 83055800dDE – Originalbetriebsanleitung | ait-deutschland GmbH... - Seite 35 LWDV Stromlaufplan 2/3 OUT4 OUT3 Technische Änderungen vorbehalten | 83055800dDE – Originalbetriebsanleitung | ait-deutschland GmbH...
- Seite 36 Stromlaufplan 3/3 LWDV Green Yellow White Brown AIN1 AIN2 braun weiß grün Technische Änderungen vorbehalten | 83055800dDE – Originalbetriebsanleitung | ait-deutschland GmbH...
- Seite 37 Technische Änderungen vorbehalten | 83055800dDE – Originalbetriebsanleitung | ait-deutschland GmbH...
- Seite 38 Technische Änderungen vorbehalten | 83055800dDE – Originalbetriebsanleitung | ait-deutschland GmbH...
-
Seite 39: Eg-Konformitätserklärung
EG-Konformitätserklärung Der Unterzeichnete bestätigt, dass das (die) nachfolgend bezeichnete(n) Gerät(e) in der von uns in Verkehr gebrachten Ausführung Anforderungen harmonisierten EG-Richtlinien, EG-Sicherheitsstandards produktspezifischen EG-Standards erfüllt (erfüllen). Bei einer nicht mit uns abgestimmten Änderung des(der) Geräte(s) verliert diese Erklärung ihre Gültigkeit. Bezeichnung des (der) Gerät(e)s Wärmepumpe Gerätetyp... - Seite 40 GmbH Industriestraße 3 D-95359 Kasendorf E info@alpha-innotec.de W www.alpha-innotec.de alpha innotec – eine Marke der ait-deutschland GmbH...
