Yongnuo YN 568 EX Handbuch
  1. Anleitungen
  2. Marken
  3. Yongnuo Anleitungen
  4. Kamera- und Fotozubehör
  5. YN 568 EX
  6. Handbuch

Yongnuo YN 568 EX Handbuch

Vorschau ausblenden
1
2
3
4
5

Quicklinks

Diese Anleitung herunterladen
1. Geräteübersicht
2. Bedienelemente
3. Anzeige
4. Bedienung
5. Einstellungen
6. Anhang

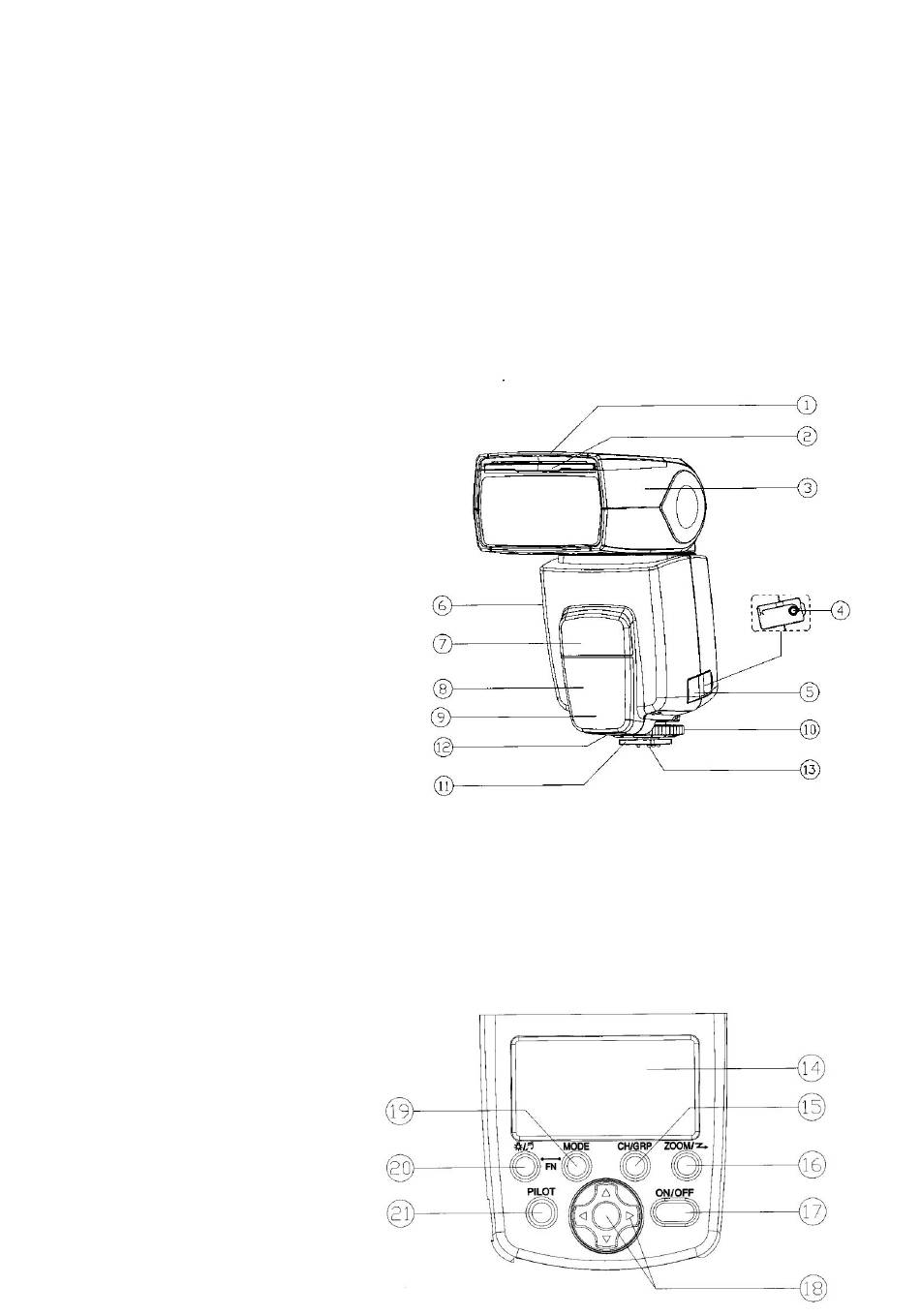

1. Geräteübersicht
1,
Reflektorkarte
2,
Weitwinkel-Diffusor
3,
Blitzkopf
4,
PC-Anschluss für Updates
5,
PC-Anschluss Abdeckung
6,
Batteriedeckel
7,
Sensor für kabelloses Blitzen CLS
8,
Bereitschaftsanzeige
9,
AF-Hilfslicht
10,
Fixierung für Blitzschuh
11,
Blitzschuh
12,
Signalanschluss
13,
Kontakte
2. Bedienelemente
14,
LCD Anzeige
15,
CH/GRP Kanal [1,2,3,4] und Gruppe [A,B,C]
16,
ZOOM [auto, 24, 28, 35, 50, 70, 85, 105]
17,
Ein / Aus - Schalter
18,
Steuerkreuz und Bestätigen
19,
MODE [ TTL / M / Multi ] und [ Sc/Sn/S1/S2 ]
20,
Hintergrundbeleuchtung / Ton
21,
Bereitschaftsanzeige / Probeblitz
YONGNUO
YN 568 EX
loading

Verwandte Anleitungen für Yongnuo YN 568 EX

Inhaltszusammenfassung für Yongnuo YN 568 EX

  • Seite 1 YONGNUO YN 568 EX 1. Geräteübersicht 2. Bedienelemente 3. Anzeige 4. Bedienung 5. Einstellungen 6. Anhang 1. Geräteübersicht Reflektorkarte Weitwinkel-Diffusor Blitzkopf PC-Anschluss für Updates PC-Anschluss Abdeckung Batteriedeckel Sensor für kabelloses Blitzen CLS Bereitschaftsanzeige AF-Hilfslicht Fixierung für Blitzschuh Blitzschuh Signalanschluss Kontakte 2.

  • Seite 2: Betrieb Auf Der Kamera

    3. Anzeige 4. Bedienung Umschalten zwischen kabellosem Betrieb und "auf der Kamera" durch langes Drücken der [ZOOM] - Taste. Umschalten der einzelnen Modi durch drücken der [MODE] - Taste. Ändern der Zoom-Einstellung durch drücken der [ZOOM] - Taste 4.1. Betrieb auf der Kamera Kontrolle der Blitzleistung über den Belichtungsmesser der Kamera.
  • Seite 3 4.2. kabelloser Betrieb Kabelloser Slave Betrieb für das Nikon - CLS - System Mit den Tasten [CH/GRP] und [links] / [rechts] kann erst der Kanal, und dann die Gruppe eingestellt werden. Es kann manuell (M) und mit TTL (i-TTL) geblitzt werden. Als Master dient der eingebaute Blitz der Kamera, ein SU-800 Blitzauslöser, ein SB-910/900/800/700 Systemblitzoder oder ein YN568EX-II Kabelloser Slave Betrieb für das Canon - System mit ETTL...
  • Seite 4 5. Einstellungen Um zu den Einstellungen zu gelangen müssen die [MODE]-Taste und die Taste für die Hintergrundbeleuchtung gleichzeitig gedrückt werden. Rechts oben wird nun die Nummer der Funktion angezeigt, darunter die Bezeichnung und ganz unten die Einstellungen / der Wert. Funktion SL EP automatisches Energiesparen EIN...

  • Seite 5: Technische Daten

    6. Anhang 6.1. Technische Daten 6.2. Leitzahl Andreas Reithmaier Stand 01/2015...
