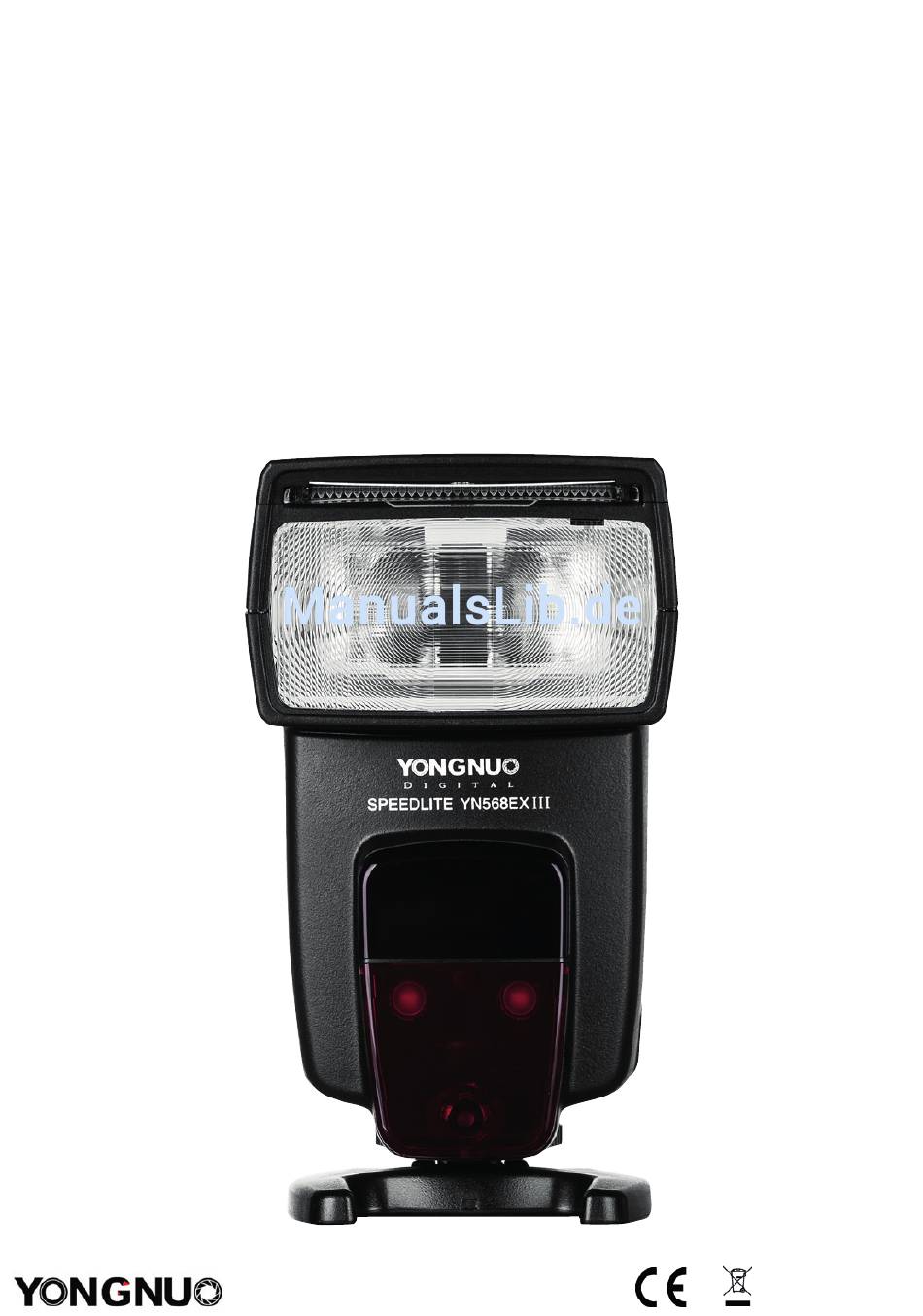

- Seite 1 Yongnuo Speedlite YN568EX III für Canon Bedienungsanleitung RoHS...
-
Seite 2: Inhaltsverzeichnis
Inhalt Allgemeine Informationen ----------------------------------------------------- Wichtige Kennzeichnungen am Gerät ------------------------------------------ 4 Warn- und Sicherheitshinweise ------------------------------------------------ 5 Kurzanleitung ------------------------------------------------------------------- Teilebezeichnung --------------------------------------------------------------- 8 Display-Anzeigen --------------------------------------------------------------- 9 Betrieb -------------------------------------------------------------------------- 10 Bedienung ----------------------------------------------------------------------- 12 Zusatzfunktionen für Fortgeschrittene ---------------------------------------- 18 Drahtloses Blitzen --------------------------------------------------------------- 21 Individualfunktionen ----------------------------------------------------- 24 Hinweise für die Praxis ---------------------------------------------------------- 27 Störungssuche / Fehlerbehebung ---------------------------------------------- 28 Technische Details -------------------------------------------------------------- 30... -
Seite 3: Allgemeine Informationen
Allgemeine Informationen Sehr geehrter Kundin, sehr geehrte Kunde, wir freuen uns, dass Sie sich für ein Yongnuo YN568EX III Blitzgerät entschieden haben. Mit dem Yongnuo YN568EX III haben Sie einen E-TTL-kompatiblen Auf- steckblitz für Canon DSLR-Kameras erworben, der als Master-Blitz mit Yong- nuo und Canon Blitzgeräten und als Slave-Blitz mit Yongnuo, Canon und Nikon... -
Seite 4: Wichtige Kennzeichnungen Am Gerät
Wichtige Kennzeichnungen am Gerät Hiermit erklärt Yongnuo, dass das Yongnuo YN568EX III Blitzgerät den folgenden Europäischen Richtlinien entspricht: Niederspannungsrichtlinie 2014/35/EU Elektromagnetische Verträglichkeit 2014/30/EU Der vollständige Wortlaut der EU-Konformitätserklärung steht unter der folgen- den Internetadresse zur Verfügung: http://www.hkyongnuo.com. ------------------------------------------------------------------------------------------------- Die WEEE-Richtlinie 2012/19/EU (Elektro- und Elektronik-Abfall) dient der Vermeidung von Abfällen von Elektro- und Elektronikgeräten und der Re-... -
Seite 5: Warn- Und Sicherheitshinweise
Warn- und Sicherheitshinweise Warnhinweise ACHTUNG LEBENSGEFAHR! Öffnen Sie niemals das Gehäuse des Blitzgerätes. Es liegt Hochspannung an und es droht die Gefahr eines lebensgefährlichen Stromschlags. Bitte arbeiten Sie nur mit trockenen Händen mit dem Gerät. Das Arbeiten mit nassen Händen ist lebensgefährlich und kann zu Schäden am Gerät führen. - Seite 6 Veränderungen oder Umbauten am Gerät sind verboten. Stellen Sie ein Problem am Blitzgerät fest, wenden Sie sich sofort an Ihren Yongnuo Händler! Sicherheitshinweise zur Verwendung und Aufbewahrung des Gerätes Um Verletzungen am Auge zu vermeiden, lösen Sie bitte den Blitz nicht in sehr geringem Abstand zu Menschen oder Tieren aus.
-
Seite 7: Kurzanleitung
• Aufsteckblitz mit Leitzahl 58 bei ISO 100 und 105 Millimeter Zoomreflektor- Position • Master-Funktion mit Yongnuo und Canon Blitzgeräten • Slave-Funktion mit Yongnuo, Canon und Nikon Blitzgeräten • Blitzmodi „E-TTL“, „M“, „Multi / Stroboskop“ • Unterstützt High Speed Synchronisation und Synchronisation auf den zweiten Verschlussvorhang •... -
Seite 8: Teilebezeichnung
Teilebezeichnung 13.2) Modus / Individualfunktion 1) Reflektorkarte 2) Weitwinkel-Streuscheibe 13.3) High Speed Synchronisation HSS / 3) Blitzkopf Synchronisation auf den 4) Blitzreflektor zweiten Verschlussvorhang 5) Batterie-/Akkufach 13.4) Zoomreflektor-Position / Auslösemodus 6) IR-Empfänger/Sender 7) Drahtlos-Anzeige 14) Testblitzauslöser / Blitzbereit- 8) AF-Hilfslicht schaft / Überhitzungswarnung / 9) Blitzfußver-/entriegelung Batterie-/Akkuladezustand... -
Seite 9: Display-Anzeigen
Display-Anzeigen Manuelle Leistungseinstellung / Blitzbelichtungskorrektur Manueller Zoom M / Multi / Stroboskop Objektiv-Brennweite / Individualfunktions-Nummer Nikon i-TTL / Canon E-TTL Batterie-/ Akkuladezustand Akustisches Signal Blitzbelichtungs- reihenautomatik FEB HSS High Speed Synchronisation Blitzbelichtungs- korrektur FEC Synchronisation auf den 2. Verschluss- Master-Blitz ein vorhang Master-Blitz aus Überhitzungswarnung... -
Seite 10: Betrieb
1) Allgemeine Hinweise zur Inbetriebnahme • Prüfen Sie bitte den Lieferumfang auf Vollständigkeit: 1 x Yongnuo YN568EX III Blitzgerät, 1 x Standfuß, 1 x Schutztasche, 1 x Bedie- nungsanleitung. • Für die Stromversorgung entriegeln Sie das Batterie-/Akkufach [5], der Deckel klappt nach oben auf. - Seite 11 (X-Synchronisation). • bei von der Kamera losgelöstem Blitz (entfesseltes Blitzen) über den in den YN568EX III eingebauten optischen Sensor (Infrarot). • bei von der Kamera losgelöstem Blitz (entfesseltes Blitzen) über ein Synchron- kabel für die Verbindung von Kamera und Blitz.
-
Seite 12: Bedienung
Bedienung Basisfunktionen Hier finden Sie Hinweise zu den Basisfunktionen und zu den verschiedenen Ein- stellmöglichkeiten. Hinweise zu den Zusatzfunktionen für Fortgeschrittene, den Individualfunktionen und für den praktischen Einsatz finden Sie ab Seite 18, 24 bzw. ab Seite 27. 1. Funktionstasten und Steuerkreuz Die vier Funktionstasten [13] dienen der Auswahl einzel- ner Funktionen. - Seite 13 Multi-/Stroboskopmodus beeinträchtigen. Verringern Sie daher die Blitzfre- quenz oder tauschen Sie die Batterien / Akkus aus. 3. Automatische / manuelle Verstellung der Zoomreflektor-Position Der Yongnuo YN568EX III bietet die automatische oder manuelle Verstellung der Zoomreflektor-Position im Be- reich von 24 bis 105 Millimeter.
- Seite 14 Bedienung • Für die manuelle Verstellung der Zoomreflektor-Position drücken Sie bitte auf die ZOOM-Taste [13.4] und wählen Sie mit der „Rechts“-/„Links“-Taste des Steuerkreuzes [15] die passende Brennweite aus. Im Display erscheint das Symbol „M“. • Bei Einsatz der Weitwinkel-Streuscheibe vergrößert sich der Brennweitenbe- reich auf 14 Millimeter.
- Seite 15 Bedienung 7. Einstelllicht-Funktion Das YN568EX III Blitzgerät verfügt über ein Einstelllicht. Dazu sendet es etwa eine Sekunde lang mehrere stroboskopartige Blitze aus. Das Einstelllicht akti- vieren Sie, indem Sie die Abblendtaste an Ihrer Kamera drücken. Für mehr Infor- mationen lesen Sie bitte in der Bedienungsanleitung Ihrer Kamera nach.
- Seite 16 Bedienung 10. Akustisches Signal Über die Individualfunktionen (s. Seite 25) schalten Sie das akustische Signal ein oder aus. • Zwei kurze Signale Das Blitzgerät ist eingeschaltet und das akustische Signal ist aktiviert. • Drei kurze Signale, 2 x hintereinander Gefahr der Überbelichtung. Passen Sie die Blitzleistung an bzw.
- Seite 17 Bedienung 13. Firmware-Update Für die Aktualisierung der Firmware verfügt der Yongnuo YN568EX III über einen mini USB-Anschluss [18]. Die aktuelle Software finden Sie zum Download auf der Yongnuo Webseite. Für die Aktualisierung der Software • verbinden Sie das Blitzgerät mit einem mini USB-Kabel mit Ihrem Computer (das USB-Kabel befindet sich nicht im Lieferumfang).
-
Seite 18: Zusatzfunktionen Für Fortgeschrittene
Verschlussvorhang unterstützen muss. Lesen Sie dazu bitte in Ihrer Kamera- Bedienungsanleitung nach. Hinweis: Die Synchronisation auf den zweiten Verschlussvorhang kann nicht ausgewählt werden, wenn der YN568EX III als Slave-Blitz eingesetzt wird. 3. Drahtloser Blitzbetrieb Der Yongnuo YN568EX III unterstützt den drahtlosen Blitzbetrieb über Infrarot. - Seite 19 Blitzbelichtungskorrektur Ihrer Kamera oder die Ihres Blitzgeräts. Mit der Blitzbelichtungskorrektur (Flash Exposure Compensation FEB) des YN568EX III verändern Sie die gewählte Blitzleistung im Bereich von -3 bis +3 EV in 1/3-Schritten oder in 1/2- Schritten (an der Kamera einstellbar). Für die Auswahl der Blitzbelichtungskorrektur drücken Sie kurz auf die „Rechts“-/ „Links“-Taste des Steuerkreuzes [15].
- Seite 20 Lesen Sie dazu bitte in Ihrer Kamera-Bedienungsanleitung nach. 7. Serienbildaufnahmen Der Yongnuo YN568EX III Blitz eignet sich für Serienbildaufnahmen. Schalten Sie dazu bitte Ihre Kamera in den Serienbild-Aufnahmemodus. Die Anzahl der konti- nuierlich aufgenommenen Fotos hängt von der Blitzleistung und vom Batterie-/ Akkuzustand ab.
-
Seite 21: Drahtloses Blitzen
Blitzverhältnissteuerung. Als Slave-Blitz ist er über die als Master arbeitenden Blitzgeräte Yongnuo YN600EX-RT II, YN568EX II, YN568EX III C, Canon 600EX(II)-RT und 580EX II sowie Nikon SB-910 / 900 / 800 / 700 steuerbar. Zusätzlich reagiert er in der Slave- Funktion auf die Lichtsignale der in Nikon Kameras und in den Canon EOS- Modellen 7D / 60D / 600D eingebauten Blitzgeräte. - Seite 22 Sie den Master-Blitz aus („oF“) oder ein („on“). Slave-Betrieb Für den Slave-Betrieb stehen vier Betriebsarten bereit: „Sc“, „Sn“, „S1“ und „S2“. Um den Yongnuo YN568EX III als Slave-Blitz zu verwenden, drücken Sie die Taste [13.4] so lange, bis auf dem Display der gewünschte Mo- dus erscheint (s.
- Seite 23 Hinweis: Die Master-Einheit steuert in beiden Modi den Blitzmodus und die Leis- tungsabgabe des Slaves. Im S1 / S2 Slave-Modus wird der entfesselt eingesetzte YN568EX III durch das Blitz- licht anderer Blitzgeräte (z. B. Kamera-, Aufsteck-/Systemblitz, Studioblitz) aus- gelöst. Die beiden Slave-Modi „S1“ und „S2“ eignen sich für den manuellen und für den TTL-gesteuerten Slave-Blitzbetrieb.
-
Seite 24: Individualfunktionen
Individualfunktionen Über verschiedene Individualfunktionen passen Sie den Yongnuo YN568EX III Blitz an Ihre persönlichen Bedürfnisse bzw. an Ihre Arbeitsweise an. • Für die Auswahl der Individualfunktionen drücken Sie länger die MODE/ FN-Taste [13.2] und wählen Sie mit der „Aufwärts“-/„Abwärts“-Taste auf dem Steuerkreuz [15] die gewünschte Individualfunktion aus. - Seite 25 Individualfunktionen FN NO 09: Sensorformat AP S A1 Automatische Sensorformat-Erkennung eingeschaltet. AP S Automatische Sensorformat-Erkennung ausgeschaltet. FN NO 10: Stromsparmodus (Slave-Betrieb) SL Sd 10 Schaltet das Blitzgerät im Slave-Betrieb nach 10 Minuten in den Stromsparmodus. SL Sd 60 Schaltet das Blitzgerät im Slave-Betrieb nach 60 Minuten in den Stromsparmodus.
-
Seite 26: Fn No E4: Clear-Funktion
Individualfunktionen aus. FN NO E2: Schnelle Ein-/Ausschaltfunktion qu ic — — Schnelle Aus-/Einschaltfunktion deaktiviert. qu ic on Schnelle Aus-/Einschaltfunktion aktiviert. FN NO E3: Automatische Displayabschaltung L cd 7 / 15 / Das Display schaltet sich nach 7, 15, 30 oder 30 Sekunden automatisch ab. FN NO E4: CLEAR-Funktion CL EA Setzt die Individualfunktionen auf die... -
Seite 27: Hinweise Für Die Praxis
Hinweise für die Praxis Indirektes Blitzen Indirektes Blitzen (Bouncing) über eine Decke oder über Wände erzeugt gleichmäßiges, weich gestreutes Licht und sanfte Schatten. Für das indirekte Blitzen schwen- ken Sie den Reflektor im Bereich von -7 bis 90 Grad nach oben bzw. -
Seite 28: Störungssuche / Fehlerbehebung
Hinweise für die Praxis Übersicht der Leitzahlen bei verschiedenen Brennweiten (ISO 100, in Meter) Brennweite (mm) Blitz- leistung 10,6 19,8 21,2 25,5 29,7 35,4 10,6 12,7 14,8 17,7 1/16 10,5 12,5 1/32 1/64 1/128 Brennweite (mm) Blitz- leistung 37,5 26,5 18,7 20,5 1/16... - Seite 29 -7 Grad nach unten bzw. vergrößern Sie den Abstand zum Motiv. Bild hat am unteren Rand einen dunklen Streifen Die gewählte Verschlusszeit entspricht nicht der Blitzsynchronzeit der Kamera. Für kürzere Verschlusszeiten verwenden Sie die FP Kurzzeitsynchronisation (High Speed Synchronisation). Falls ein Problem weiterbesteht, kontaktieren Sie bitte Ihren Yongnuo Händler.
-
Seite 30: Technische Details
Technische Details Leitzahl (ISO 100, 105 mm): Leistungsregelung: E-TTL: Blitzbelichtungskorrektur FEC, -3 bis +3 EV in 1/3-Schritten (1/2-Schritte an der Kamera einstellbar) M: 1/1 – 1/128, in 1/3-Schritten Multi / Stroboskop: 1/4 – 1/128 Blitzmodi: E-TTL Multi / Stroboskop (1 – 100 Blitze, 1 – 100 Hz) Synchronisationsmodi: High Speed Synchronisation Synchronisation auf den 2. - Seite 31 Kompatible Master-Blitzgeräte: Yongnuo Blitzgeräte (außer YN568EX) Canon EX Blitzgeräte Kompatible Slave-Blitzgeräte: Yongnuo YN600EX-RT II / YN568EX II / YN568EX III Canon 600EX(II)-RT / 580EX II Nikon SB-910 / 900 / 800 / 700 integrierte Blitzgeräte von Nikon Kameras und Canon EOS-Modellen 7D / 60D / 600D Maße:...
-
