Vielen Dank für den Erwerb dieses Produktes bei Fotichaestli.ch. Dieses Handbuch
zum Yongnuo YN-560 III wird Ihnen exklusiv von Fotichaestli.ch in deutscher
Sprache zur Verfügung gestellt, damit Sie das Produkt optimal nutzen können. Bitte
lesen Sie es aufmerksam durch und bewahren Sie es am besten stets griffbereit auf.
Diese Gebrauchsanweisung ist primär für die Kunden vom Fotichaestli bestimmt. Sie
kann aber gerne geteilt und ins Netz gestellt werden. Wir bitten unsere Mitbewerber
um Respekt vor unserer Arbeit und darum, diese Gebrauchsanweisung nicht als ihre
eigene Arbeit und Dienstleistung auszugeben. Falls Sie diese Anleitung kommerziell
nutzen möchte, bitte mit uns
Kontakt
aufnehmen.
Weitere Produkte von Yongnuo finden Sie bei uns im
Fotichaestli.ch
Wir empfehlen die Verwendung von
Eneloop
Batterien mit diesen Blitzen.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Yongnuo YN560-III
Inhaltszusammenfassung für Yongnuo YN560-III
- Seite 1 Vielen Dank für den Erwerb dieses Produktes bei Fotichaestli.ch. Dieses Handbuch zum Yongnuo YN-560 III wird Ihnen exklusiv von Fotichaestli.ch in deutscher Sprache zur Verfügung gestellt, damit Sie das Produkt optimal nutzen können. Bitte lesen Sie es aufmerksam durch und bewahren Sie es am besten stets griffbereit auf.
-
Seite 2: Sicherheitshinweise
Funktionsübersicht • Systemblitz mit weit reichender 2,4GHz Funkübertragung für Entfernungen bis zu 100m (in Abhängigkeit örtlicher Begebenheiten) • Kompatibilität zu den Funksendern RF-603 und RF-602 von Yongnuo (16 Kanäle) • Grosser, übersichtlicher LC-Blidschirm • Zoom-Einstellungsbereich von 24-105mm • Leitzahl 58 bei ISO 100 und 105mm Zoom •... - Seite 3 Wir können verstehen, wenn Sie ungeduldig sind und Ihren neuen Blitz sofort ausprobieren möchten. Nehmen Sie sich dennoch bitte die Zeit, folgende Hinweise zu lesen. 1. Bitte vermeiden Sie die exzessive Nutzung des Blitzes unter voller Leistung (1/1), da dies dessen Lebenszeit deutlich verkürzen kann. 2.

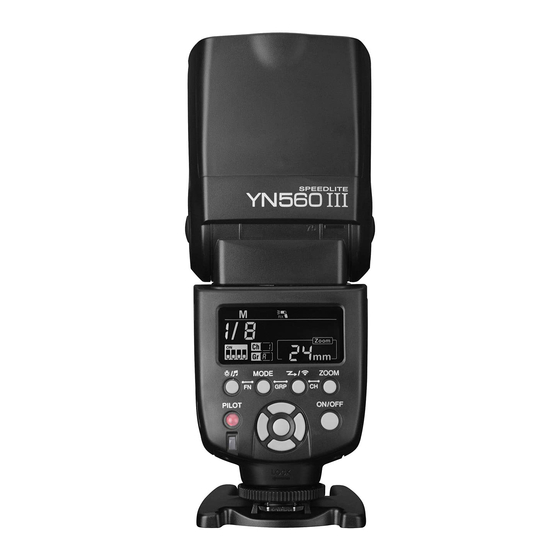

- Seite 4 Ihr Blitz im Detail 1. Reflektor-Karte 2. Weitwinkel-Diffusor 3. Blitzkopf 4. Anschluss für externes Batterie- Pack 5. PC-Port Anschluss 6. Abdeckung 7. Verriegelung 8. Blitzfuss 9. Funkempfänger 10. Batteriefachdeckel 11. IR-Sensor 12. SLAVE-Modus Anzeige 13. Lautsprecher 14. Kontakt-Pin...
- Seite 5 15. LC-Bildschirm 16. ZOOM-Taste - wechselt zwischen den Einstellungen 24, 28, 35, 50, 70, 80 und 105mm 17. Auslösemodus-Auswahl : Blitzschuh, Funk oder S1/S2 (optisch) 18. Ein/Aus Schalter - muss jeweils 2 Sekunden gedrückt gehalten werden 19. Steuerkreuz - dient zur Parameteränderung. Einige Parameter sind per OK zu bestätigen.
- Seite 6 Inbetriebnahme Einlegen der Batterien Öffnen Sie das Batteriefach, indem Sie den Deckel nach unten schieben. Legen Sie 4 passende Batterien gemäss der Piktogramme auf dem Gehäuse ein und achten Sie dabei auf die richtige Polung. Schliessen Sie das Batteriefach, indem Sie den Deckel zuklappen und nach oben schieben.
- Seite 7 Hintergrundbeleuchtung / Akustische Signale Mit einem kurzen Druck auf diese Taste schalten Sie die Hintergrundbeleuchtung des LC- Bildschirms ein. Ein langer Druck (über 2 Sekunden) deaktiviert bzw. reaktiviert den eingebauten Lautsprecher. Steuerkreuz Nutzen Sie das zentral gelegene Steuerkreuz um je nach Betriebsmodus Parameter wie Blitzleistung, die Anzahl der Blitze im MULTI Modus, deren Frequenz, erweiterte Parameter, Kanal- und Gruppenwahl vorzunehmen.
-
Seite 8: Ein-/Ausschalten Des Blitzes
Ein-/ausschalten des Blitzes Mit der ein-/aus Taste wird der Blitz ein- bzw. ausgeschaltet. Die Taste muss einige Zeit gedrückt gehalten werden. Es wird empfohlen, bei längerem Nichtgebrauch die Batterien aus dem Gerät zu entfernen. Nach dem Einschalten sollte die Ladekontrollleuchte rot leuchten was die Bereitschaft des Blitzes signalisiert. - Seite 9 S1/S2 Modus Bei diesen beiden Modi kann Ihr Blitz optisch über den Auslöseblitz eines weiteren Blitzes entfesselt - also Kabellos - ausgelöst werden. Eingebaute Aufklappblitze moderner Kameras bieten zum Beispiel einen solchen Modus. Im Modus S1 löst Ihr Blitz synchron mit dem Auslöseblitz aus.
-
Seite 10: Überhitzungsschutz
Wiederholt kurze Töne: Batterien sind zu schwach und müssen ausgewechselt werden. 1 langer Ton: Blitz ist geladen und wieder einsatzbereit. PC-Port Anschluss Ihr Yongnuo Blitz verfügt über einen so genannten PC-Port Anschluss. Sie können diesen mit einem optionalen Kabel mit der Kamera oder einem kabellosen Blitzempfänger verbinden. - Seite 11 Batteriewechsel erhalten. Drahtloses Auslösen Ihr Yongnuo Blitz bietet neben der optischen Auslösung über die Modi S1 und S2 auch die Möglichkeit, über kompatible Funksender wie die Modelle RF-602 und RF-603 ausgelöst zu werden. Letzteres ist allgemein empfehlenswert, da hierbei eine grössere Wegstrecke überbrückt werden kann und keine zwingende Sichtlinie zwischen optischem Auslöser und...
-
Seite 12: Erweiterte Funktionen
Synchronisation auf den 2. Verschlussvorhang Eine Blitzlichtsynchronisation auf den zweiten Verschlussvorhang ermöglicht interessante Belichtungseffekte bei bewegten Objekten. Da der Blitz erst in dem Moment auslöst, an dem die Belichtung beendet wird, scheinen Objekte bei einer längeren Belichtungszeit einen Lichtschweif hinter sich her zu ziehen - probieren Sie es mal aus. Erweiterte Funktionen Ihr Blitz bietet erweiterte Funktionen für erfahrene Nutzer, die sich über ein separates Einstellungsmenü... -
Seite 13: Wände Und Decken Als Reflektor Nutzen
Umschalten zwischen den Kompatibilitätsmodi der Sender RF-603 (Standard) und RF-602 Dient zur Rückstellung auf die Werkseinstellungen - muss mit der OK-Taste bestätigt werden. Wände und Decken als Reflektor nutzen Diese indirekte Blitztechnik zeichnet sich durch sehr gleichmässiges Licht ohne harte Schatten aus, da die Fläche der Lichtquelle erheblich vergrössert wird. -
Seite 14: Technische Angaben
Technische Angaben Platinenart: IGBT Leitzahl: 58 bei ISO 100, 105mm Blitzmodi: M, Multi Auslösemodi: Blitzschuh, S1, S2, RX Zoombereich: 24-105mm Vertikale Ausrichtung: -7~90° Horizontale Ausrichtung: 0-270° Stromversorgung: 4xAA Batterien (Alkaline oder NiMH Akkus) Auslösungen mit einer Batterieladung: 100~1'500 (AA Alkaline Batterien) Ladezyklus: 3 Sekunden (AA Alkaline Batterien) Farbtemperatur: 5'600k Abbrennzeit: 1/200~1/20'000 Sekunde...
