4.3 Anwahl und Einstellungen
TC - Automatische Schließung. Von 0 bis 120 s, mit TC von 0 bis 3/4 Umdrehung. Die Zählung beginnt:
- am Ende der Öffnung für die am Trimmer TC vorgegebene Zeit,
- nach Ansprechen einer Sicherheitskontakts (1-6/1-8) für die Hälfte der am Trimmer TC vorgegebenen Zeit.
TC auf Max. oder eine Steuerung 1-9 deaktivieren die automatische Schließung.
RF - Kraftregelung. AUF MAX. VERSIEGELT.
R1 - Einstellung der Hinderniserfassung. Die elektrische Schalttafel ist mit einer Sicherheitseinrichtung
ausgestattet, welche bei Erfassung eines Hindernisses die Öffnungsbewegung anhält beziehungsweise die
Schließbewegung umkehrt. Mit dem Trimmer R1 in der Minimalstellung erhält man maximale Empfindlichkeit.
Mit R1 auf dem Maximum ist die Funktion ausgeschaltet.
DIP1 - Wahl des Laufrichtung. OFF = Öffnung nach rechts, ON = Öffnung nach links (siehe Abb. 9 und 10).
5
ANLAUF UP4E
ACHTUNG: Die im Punkt 5.2 beschriebenen Bewegungen erfolgen ohne Sicherheiten.
Die Trimmer können nur bei stillstehendem Schranke nachgestellt werden
5.1 TC und R1 auf das Maximum einstellen. Die Sicherheiten und den Stopp überbrücken. Wählen Sie den
gewünschten Laufsinn (siehe Abb. 8, 9 und 10).
5.2 Den Strom einschalten und die Funktionsweise der Schranken mit Schrittsteuerung prüfen. Überpruffen
Sie den Betrieb von die Endschalter.
5.3 Die Brücken entfernen und die Sicherungen (1-6 und 1-8), sowie den Stopp (1-9) anschließen und
die Funktionsweise prüfen.
5.4 Falls gewünscht, mit TC die automatische Schließung einstellen. Achtung: Nach dem Ansprechen einer
Sicherung ist die automatische Schließzeit nur noch die Hälfte der eingestellten Zeit.
5.5 Mit R1 die Empfindlichkeit der Hinderniserfassung einstellen.
5.6 Eventuellen Zubehör anschließen und Funktionsweise prüfen.
6.

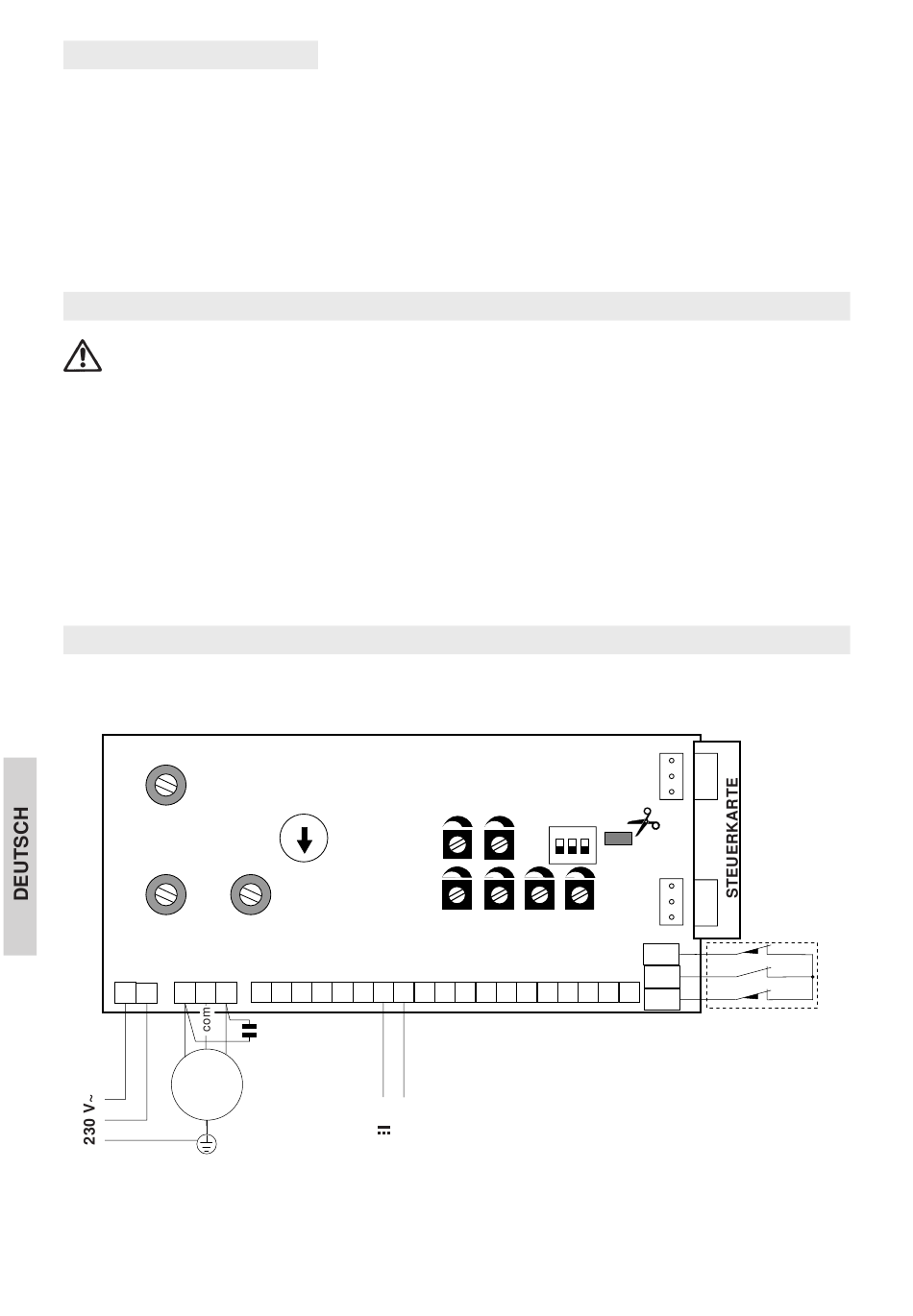

ELEKTRISCHE ANSCHLÜSSE UP4EL
F3
F1
L
N
U W V
M
1~
Q.E. LOGICA21
RF
F2
15 1413 12 11 0
0
1
8 µF
-
+
24 V
/ 0.3 A
RP
R1
DIP 1 2 3
ON
TM
TC
LA
LC
1
2 3 4 5 6 7 8 9 20 41
40
NIO
FC1
COM
FC2
ENTSCHALTER
und
SICHERHEITSMICRO
F1 = F6.3 A Linea
F2 = F6.3 A Linea
F3 = F3.15A Zubehör
