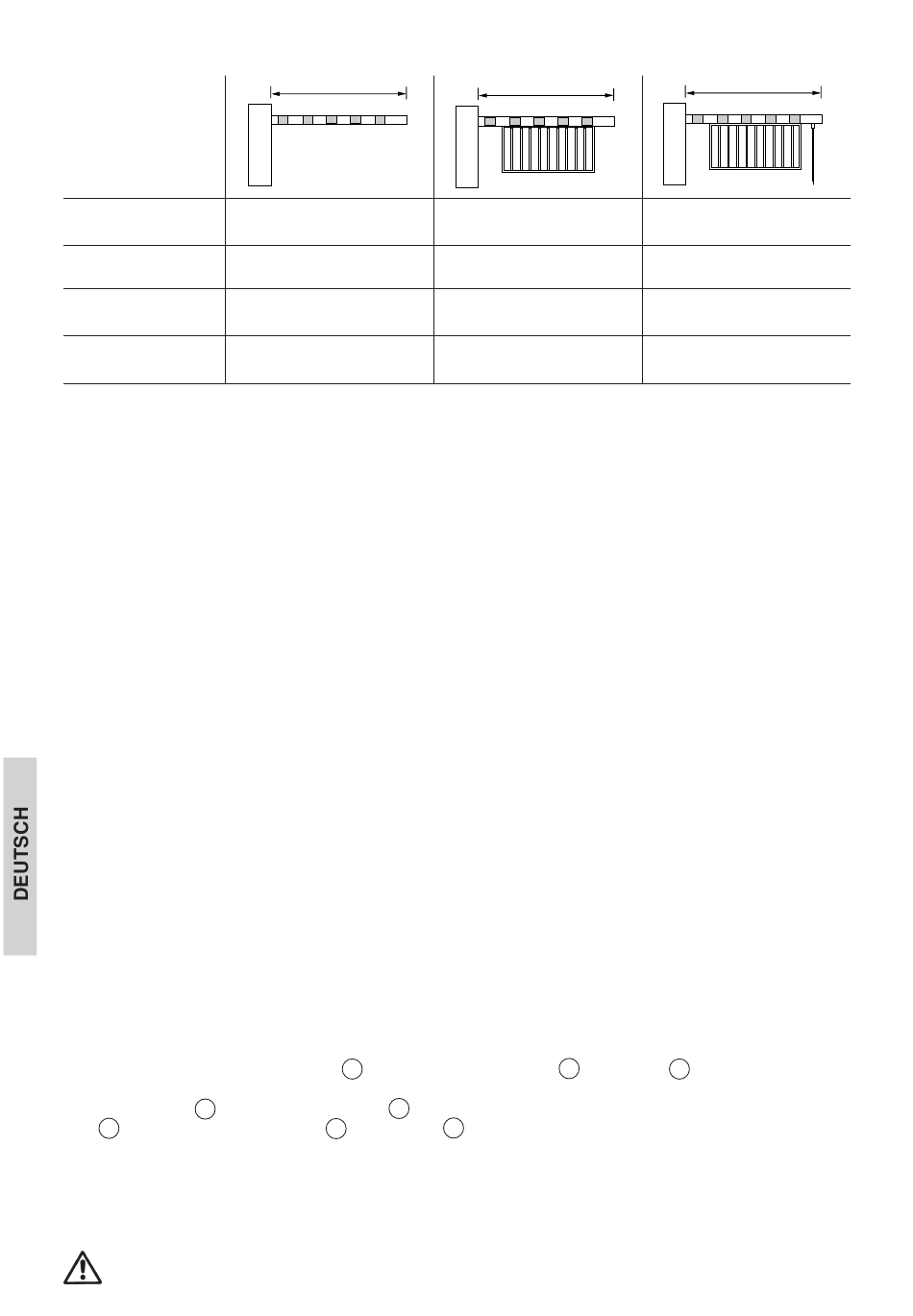

TAB. 1 Reinöffnung
1 Feder UP4MP
2 Feders UP4MP
1 Feder UP4M (*)
2 Feders UP4M
(*) 1 serienmäßig gelieferte Feder Ø5
Montage der Schranke
3.2 Bereiten Sie ein Fundament aus Zement vor und versenken Sie die Verankerungsbeine sowie die
Sockelplatte darin. Letztere muss im Lot und sauber sein. Führen Sie Elemente aus Eisen oder sonstigem
geeignetem Material in die Öffnungen der Verankerungsbeine, um diese in der Betonschalung einhängen
zu können. Verlegen Sie die Kabelführungen durch die mittlere Öffnung der Platte (Abb. 3). Achtung:
überzeugen Sie sich vom festen Sitz und von der Stabilität der Installation.
3.3 Das Schrankengehäuse befestigen.
3.4 Das Stange montieren und mit dem Stangen-Einsatz befestigen (Abb. 5).
3.5 Bringen Sie die Stange in die horizontale Position. Achtung: Die Stange ist weder blockiert noch
ausbalanciert.
3.6 Eventuelle Zubehör montieren (Gummileiste, Hängegitter, Festlager).
3.7 Mechanische Einstellungen
-
Einstellung der Stange in der horizontalen Position: die Feineinstellung mit dem Anschlag vornehmen
(Abb. 4, part. 16).
-
(Nur UP4E - UP4EL). Den Schließendschalter so einstellen, daß der Motor 2-3 mm vor Erreichen
des Anschlages stoppt (Abb. 7). (**)
-
Bringen Sie die Stange in die vertikale Position und blockieren Sie die Stange (siehe VERRIEGELN UND
ENTRIEGELN auf pag. 45).
-
Den Öffnungsanschlag bei ca. 87°-88° feststellen (**)
-
(Nur UP4E-UP4EL). Den Öffnungsendschalter so einstellen, daß der Motor 2-3 mm vor Erreichen der
Anschlags stoppt (Abb. 7). (**)
-
Hängen Sie die Federn mit Hilfe des Federspanners ein und nehmen Sie das Balancieren nach der Anleitung
im Abschnitt AUSGLEICH DER FEDERN vor.
(**) im Betrieb holt die Schranke das Spiel auf.
Umkehr der Anlage von rechtsöffnend nach linksöffnend
Die UP4 Schranken werden serienmäßig rechts öffnend geliefert. Unter rechter Schranke versteht man, daß
der Schrank von der Inspektionsseite aus gesehen rechts montiert. (Beispiel rechts orientierte Schranke in Abb.
1 und 4). Für den Umkehr der Schranke von rechts auf links folgendermaßen vorgehen:
3.8 Obere Federaufnahme: Schraube 22 , oberer Federeinsatzbügel 23 und Mutter 25 abmontieren (Abb. 8).
3.9 Hebelarm um 90° drehen (Abb. 8).
3.10 Druckstange 15 vom Betätigungswippe 17 abmontieren und mit den Federbefestigungsteilen (Schraube
22 , oberer Federeinsatzbügel 23 und Mutter 25 ) in der gleichen Position wieder montieren (Abb. 8).
ACHTUNG: Verwenden Sie für die Montage die Schraube und die Mutter des oberen Federeinsatzes.
3.11 Steuerung auf die gegenüberliegende Seite versetzen und gehen Sie anschließend wie beschrieben vor
MECHANISCHE EINSTELLUNGEN.
3.12 (Nur UP4E). Den DIP1 auf ON stellen (Abb. 10).
3.13 (Nur UP4EL-UP4EH). Den DIP2 auf ON stellen (Abb. 10).
Achtung: Die Tür der Schranke ist ein tragendes. Deshalb muß sie während des Betriebs der
Schranke immer montieren sein.
L
1000<L<1500
1500<L<2500
2500<L<3500
3500<L<4500
38
L
UPGR
/
/
L max.= 3000
L max.= 3500
L
UPGR+UPAM
/
/
L max.= 2700
L max.= 3200
