4.

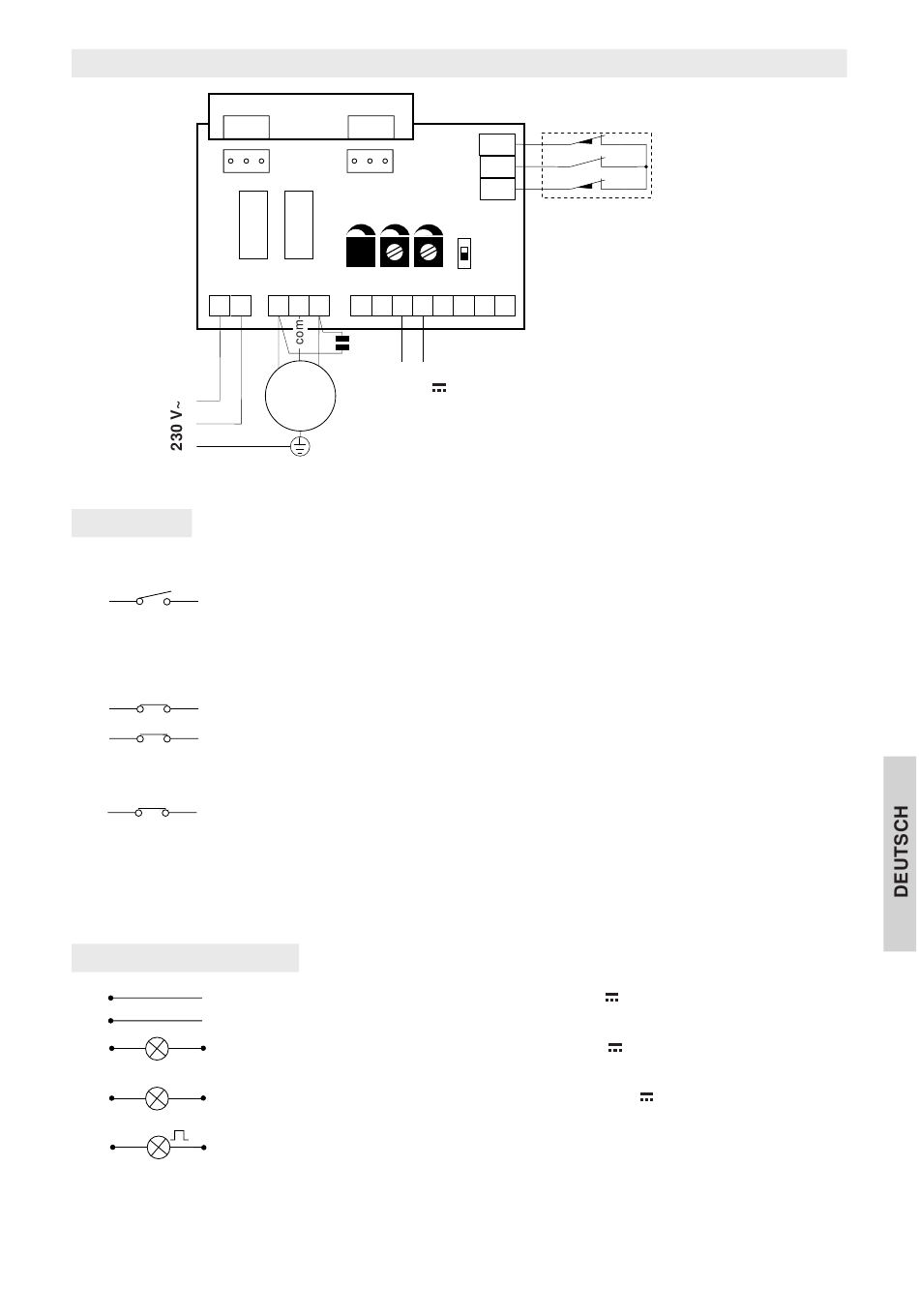

ELEKTRISCHE ANSCHLÜSSE UP4E
L N
ACHTUNG:
4.1 Steurung
KONTAKT
1
5 (N.O.)
1
6 (N.C.)
1
8 (N.C.)
1
9 (N.C.)
FUNKKONTAKT
PARALLELSCHALTUNG ZWEIR SCHRANKEN
4.2 Ausgänge und Zubehör
1
+
0
-
1
11
1
12
W
N
STEUERKARTE
Q.E. D61
RF TC R1
F1
F2
U W V
12 11 0 1 5 6 8 9
8 µF
-
+
M
24 V
1 ~
Alle N.C. Kontakte überbrücken, wenn sie nicht gebraucht werden
Die Klemme mit derselben Nummer sind Äquivalent.
FUNKTION
SCHRITTSTEUERUNG
STOPSICHERHEITS
UMKEHRSICHERHEITS
STOPP
SCHRITTSTEUERUNG
Zubehör Spannungszuführ. Ausgang 24 V
für Zubehör Spannungszufuhr und Lampe Schranke Zustand.
Lampe Schranke Zustand. Ausgang 24 V
bei DIP1 ON, Lampe "Lamp Schranker geschlossen" bei DIP1 OFF.
Lampe Schranke Zustand. Ausgang 24 V
geschlossen" bei DIP1 OFF, Lampe "Lamp Schranker offen" bei DIP1 ON".
Blinker (LAMP). Ausgang 230 V~ / 100 W max. Bei der automatischen
Schließung mit vorgegebener Zeit von mehr als 1,5 s, beginnt das Blinken 3 s
vor der Schließbewegung
FC2
COM
FC1
DIP1
ON
OFF
F1 = F5 A Linea
F2 = F315 mA Zubehör
/ 0.15 A
BEMERKUNGEN
Mit TC auf dem Max: Sequenz "AUF-Stopp-ZU".
Mit TC nicht dem Max: Sequenz "öffnet-schließt/
automatischeSchließung". Der Schließsteuerbefehl
ist nur bei aktiviertem Öffnungsendschalter
möglich.
Stopp und/oder verhindert die Öffnung.
Kehrt die Öffnungbewegung um (Wiederöffnung).
Bei geschlossener Schranke wird sowohl die
Schließ- wie auch die Öffnungsbewegung
verhindert.
Bei offenem kontakt 1-9 stoppt die Schranke
oder bleibt stehen und die automatische
Schließung wird deaktiviert.
Hat die gleiche Funktion wie 1-5.
Der Parallelschaltung 2er Schranken UP4E ist
nicht vorgesehen.
/ 0.15 A (Nominal) / 0.3 A (Spitze)
/ 1.5 W. "Lamp Schranke offen"
39
Endschalter
Entrigelungsmicro
Endschalter
Fig. 11
/1.5 W. "Lamp Schranke
