8.

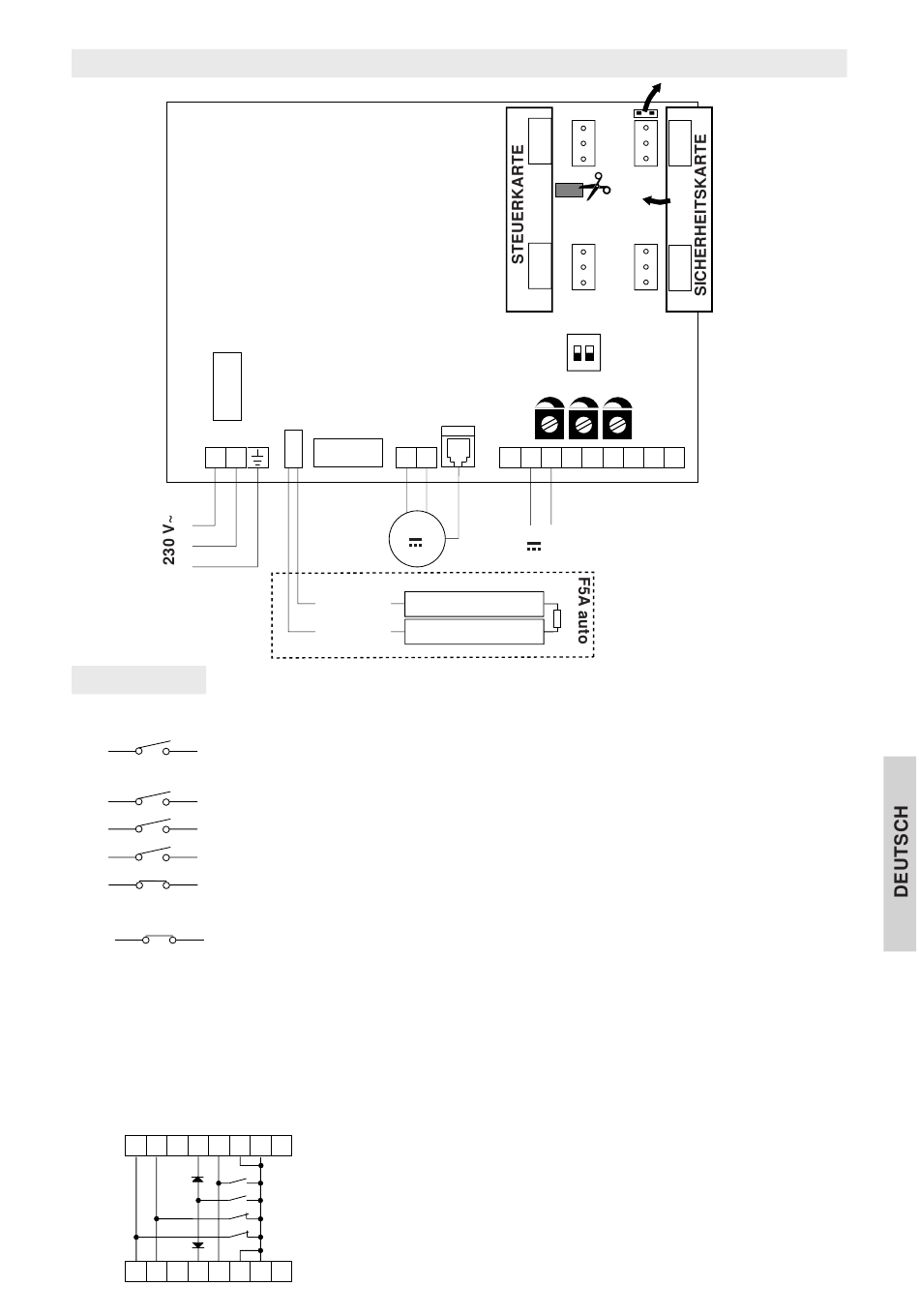

ELEKTRISCHE ANSCHLÜSSE UP4EH
Q.E. LOGICUH
F1
L N
ACHTUNG:
8.1 Steuerung
KONTAKT
1
2 (N.O.)
1
3 (N.O.)
1
4 (N.O.)
1
5 (N.O.)
1
8 (N.C.)
1
9 (N.C.)
FUNKKONTACT
SICHERHEITSKARTE
PARALLELSCHALTUNG ZWEIR SCHRANKEN
A
9
8
5
4
3
2
B
9
8
5
4
3
2
ENCODER
BAT
F2
-M +M
M
+ 12 V 2 Ah -
Rot
Schwarz
- 12 V 2 Ah +
Alle N.C. Kontakte überbrücken, wenn sie nicht gebraucht werden
Die Klemme mit derselben Nummer sind Äquivalent.
FUNKTION
SCHLIEßAUTOMATIK
FUNKTION
ÖFFNET
SCHLIEßT
SCHRITTSTEUERUNG
UMKEHRSICHERHEITS
STOP / SELBSTHALTUNG Stoppt jegliche Bewegung der Schranke. Wenn
Es besteht die Möglichkeit, zwei Automatisierungen A und B im
1
0
Parallelbetrieb zu steuern, indem die Anschlüsse gemäß Abbildung
hergestellt werden (Diode 1N4007 nicht von uns geliefert). Die beiden
Klemmen „0" und „5" der beiden Schalttafeln dürfen nicht miteinander
verbunden werden.
Automatisierungen gewünscht ist:
- Brücken Sie 1-2 sowohl auf A als auch B.
- Stellen Sie auf A und B dieselbe Zeit TC ein.
1
0
NIO
1 2
ON
VM R1 TC
14 0 1 2 3 4 5 8 9
-
+
24 V
/ 0.3 A
UP4BAT
F1 = F1.6 A Linea
F2 = F1.6 A Zubehör
BEMERKGUNGEN
Ein Dauerkontakt aktiviert die Schließautomatik-
Funktion.
Es aktiviert die Offnung.
Es aktiviert die Schließung.
Sequenz: "AUF-stopp-ZU-AUF".
Kehrt die Öffnungbewegung um (Wiederöffnung).
Bei geoffner Schranke wird sowohl die
Schließbewegung verhindert.
der Kontakt offen bleibt, wird die To t m a n n -
schaltung aktiviert. In diesem Zustand stoppt das
Ansprechen
irgendeiner Sicherheit die
Bewegung.Schrittsteuerung und automatische
Schließung sind deaktiviert.
Die Funksteuerung (öffnet oder Schrittsteuerung)
wird über DIP1 gewählt.
Hat die gleiche Funktion wie 1-8.
Falls die automatische Schließung beider
