Rear Panel - RCF ZM 2124 Bedienungsanleitung

ZM 2124
22
23
24
25
28
26 27
ZM 2100
22
23
24
25
26 27
p

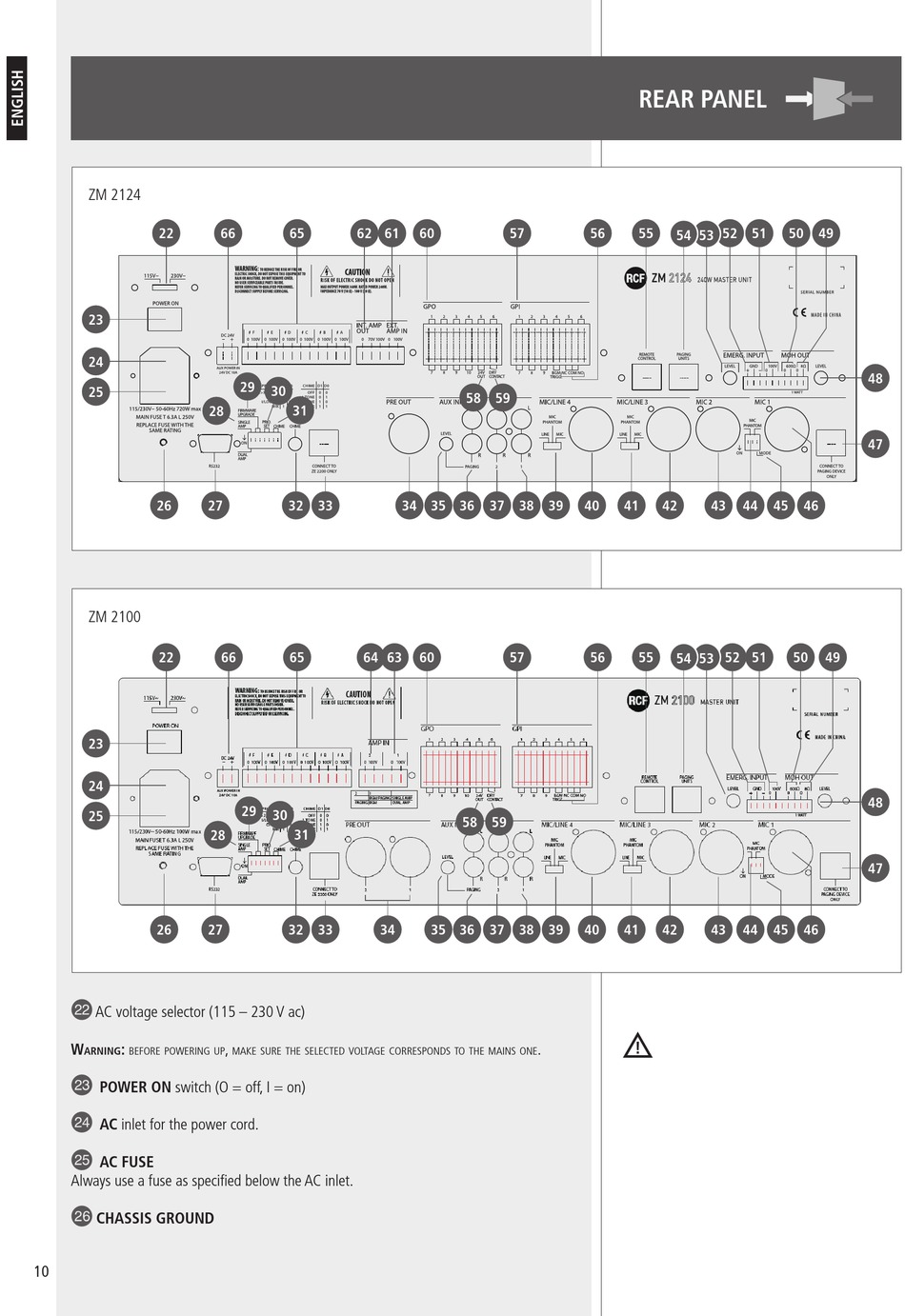

AC voltage selector (115 – 230 V ac)
W :
arning Before powering up
[
POWER ON switch (O = off, I = on)
]
AC inlet for the power cord.
A
AC FUSE
Always use a fuse as specified below the AC inlet.
S
CHASSIS GROUND
