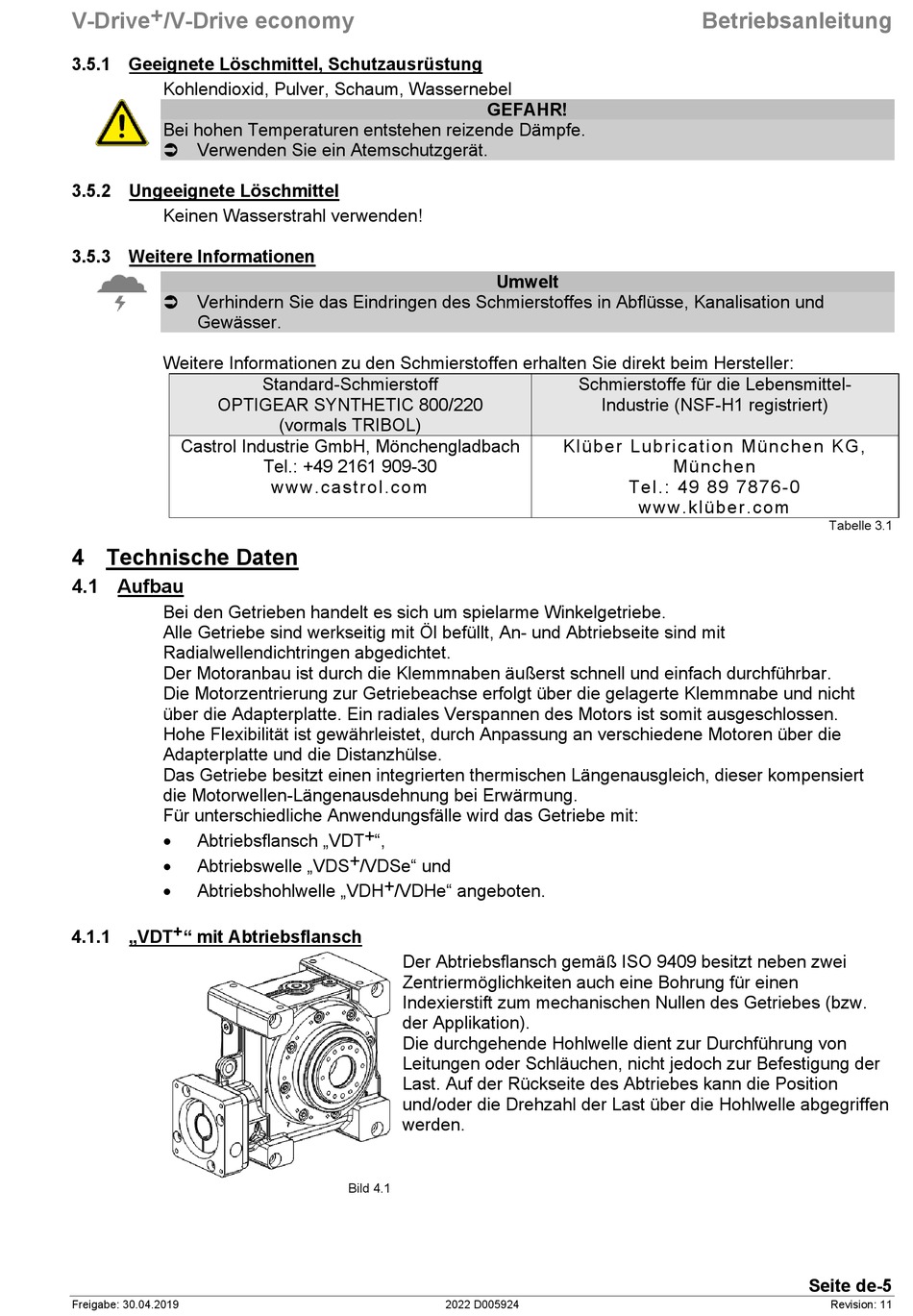

V-Drive + /V-Drive economy
3.5.1 Geeignete Löschmittel, Schutzausrüstung
Kohlendioxid, Pulver, Schaum, Wassernebel
Bei hohen Temperaturen entstehen reizende Dämpfe.
Verwenden Sie ein Atemschutzgerät.
3.5.2 Ungeeignete Löschmittel
Keinen Wasserstrahl verwenden!
3.5.3 Weitere Informationen
Verhindern Sie das Eindringen des Schmierstoffes in Abflüsse, Kanalisation und
Gewässer.
Weitere Informationen zu den Schmierstoffen erhalten Sie direkt beim Hersteller:
OPTIGEAR SYNTHETIC 800/220
Castrol Industrie GmbH, Mönchengladbach
4 Technische Daten
4.1 Aufbau
Bei den Getrieben handelt es sich um spielarme Winkelgetriebe.
Alle Getriebe sind werkseitig mit Öl befüllt, An- und Abtriebseite sind mit
Radialwellendichtringen abgedichtet.
Der Motoranbau ist durch die Klemmnaben äußerst schnell und einfach durchführbar.
Die Motorzentrierung zur Getriebeachse erfolgt über die gelagerte Klemmnabe und nicht
über die Adapterplatte. Ein radiales Verspannen des Motors ist somit ausgeschlossen.
Hohe Flexibilität ist gewährleistet, durch Anpassung an verschiedene Motoren über die
Adapterplatte und die Distanzhülse.
Das Getriebe besitzt einen integrierten thermischen Längenausgleich, dieser kompensiert
die Motorwellen-Längenausdehnung bei Erwärmung.
Für unterschiedliche Anwendungsfälle wird das Getriebe mit:
Abtriebsflansch „VDT + ",
•
Abtriebswelle „VDS + /VDSe" und
•
Abtriebshohlwelle „VDH + /VDHe" angeboten.
•
4.1.1 „VDT + " mit Abtriebsflansch
Freigabe: 30.04.2019
Standard-Schmierstoff
(vormals TRIBOL)
Tel.: +49 2161 909-30
www.castrol.com
Der Abtriebsflansch gemäß ISO 9409 besitzt neben zwei
Zentriermöglichkeiten auch eine Bohrung für einen
Indexierstift zum mechanischen Nullen des Getriebes (bzw.
der Applikation).
Die durchgehende Hohlwelle dient zur Durchführung von
Leitungen oder Schläuchen, nicht jedoch zur Befestigung der
Last. Auf der Rückseite des Abtriebes kann die Position
und/oder die Drehzahl der Last über die Hohlwelle abgegriffen
werden.
Bild 4.1
GEFAHR!
Umwelt
Schmierstoffe für die Lebensmittel-
Industrie (NSF-H1 registriert)
Klüber Lubrication München KG,
2022 D005924
Betriebsanleitung
München
Tel.: 49 89 7876-0
www.klüber.com
Tabelle 3.1
Seite de-5
Revision: 11
