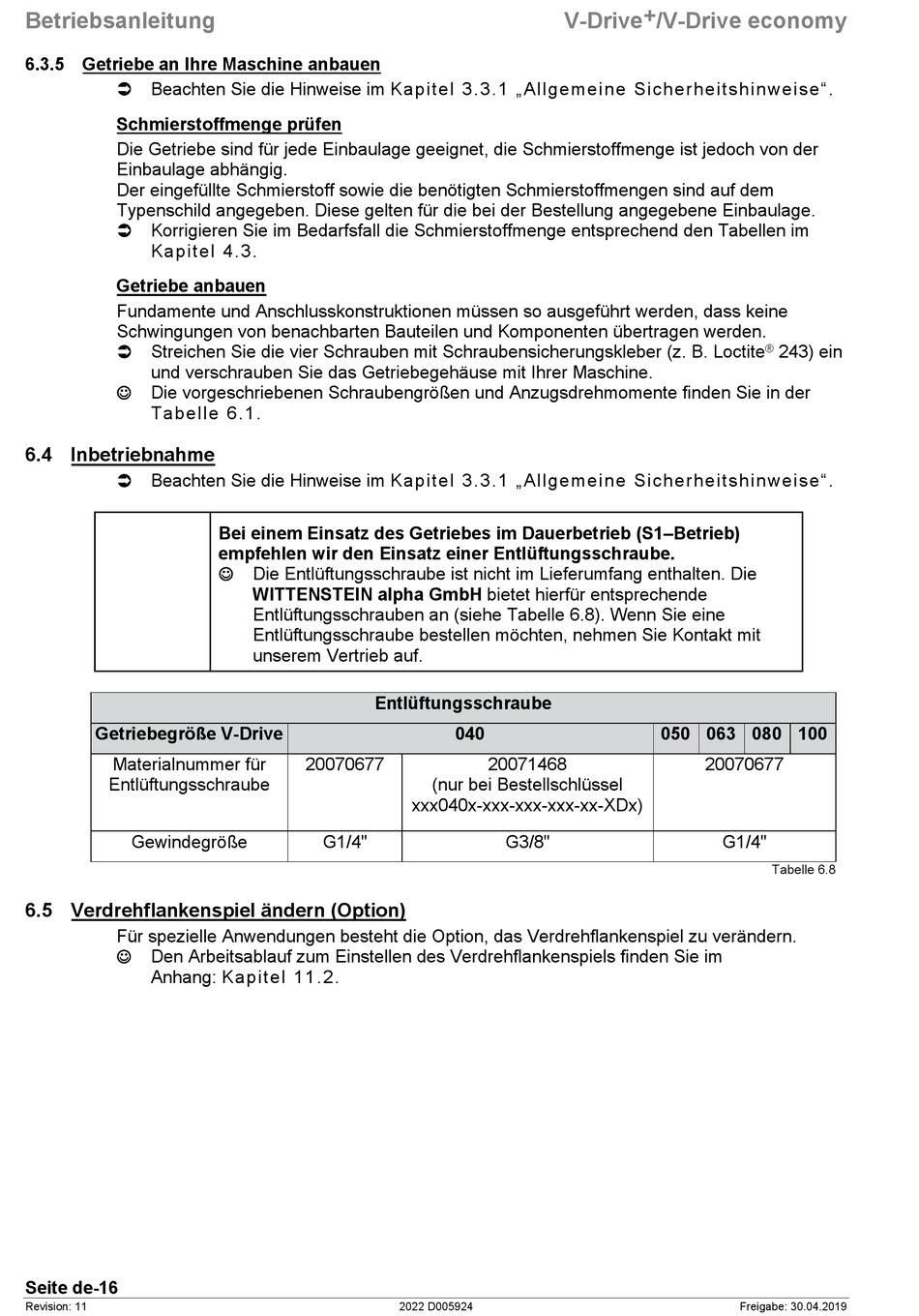

6.3.5 Getriebe an Ihre Maschine anbauen
Beachten Sie die Hinweise im Kapitel 3.3.1 „Allgemeine Sicherheitshinweise".
Schmierstoffmenge prüfen
Die Getriebe sind für jede Einbaulage geeignet, die Schmierstoffmenge ist jedoch von der
Einbaulage abhängig.
Der eingefüllte Schmierstoff sowie die benötigten Schmierstoffmengen sind auf dem
Typenschild angegeben. Diese gelten für die bei der Bestellung angegebene Einbaulage.
Korrigieren Sie im Bedarfsfall die Schmierstoffmenge entsprechend den Tabellen im
Kapitel 4.3.
Getriebe anbauen
Fundamente und Anschlusskonstruktionen müssen so ausgeführt werden, dass keine
Schwingungen von benachbarten Bauteilen und Komponenten übertragen werden.
Streichen Sie die vier Schrauben mit Schraubensicherungskleber (z. B. Loctite
und verschrauben Sie das Getriebegehäuse mit Ihrer Maschine.
Die vorgeschriebenen Schraubengrößen und Anzugsdrehmomente finden Sie in der
Tabelle 6.1.
6.4 Inbetriebnahme
Beachten Sie die Hinweise im Kapitel 3.3.1 „Allgemeine Sicherheitshinweise".
Getriebegröße V-Drive
Materialnummer für
Entlüftungsschraube
Gewindegröße
6.5 Verdrehflankenspiel ändern (Option)
Für spezielle Anwendungen besteht die Option, das Verdrehflankenspiel zu verändern.
Den Arbeitsablauf zum Einstellen des Verdrehflankenspiels finden Sie im
Anhang: Kapitel 11.2.
Seite de-16
Revision: 11
Bei einem Einsatz des Getriebes im Dauerbetrieb (S1–Betrieb)
empfehlen wir den Einsatz einer Entlüftungsschraube.
Die Entlüftungsschraube ist nicht im Lieferumfang enthalten. Die
WITTENSTEIN alpha GmbH bietet hierfür entsprechende
Entlüftungsschrauben an (siehe Tabelle 6.8). Wenn Sie eine
Entlüftungsschraube bestellen möchten, nehmen Sie Kontakt mit
unserem Vertrieb auf.
Entlüftungsschraube
20070677
G1/4"
V-Drive + /V-Drive economy
040
20071468
(nur bei Bestellschlüssel
xxx040x-xxx-xxx-xxx-xx-XDx)
G3/8"
2022 D005924
®
243) ein
050 063 080 100
20070677
G1/4"
Tabelle 6.8
Freigabe: 30.04.2019
