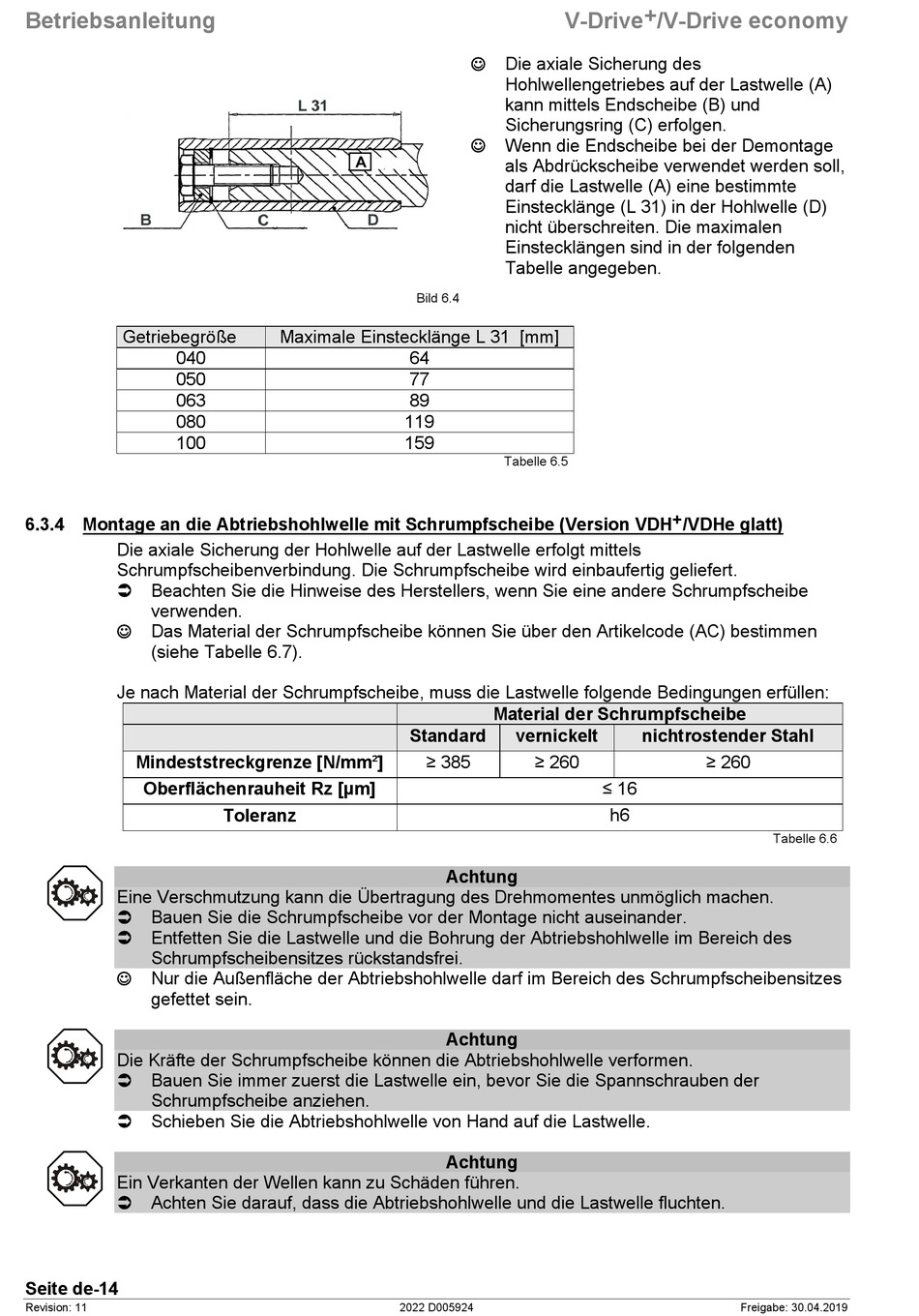

6.3.4 Montage an die Abtriebshohlwelle mit Schrumpfscheibe (Version VDH + /VDHe glatt)
Die axiale Sicherung der Hohlwelle auf der Lastwelle erfolgt mittels
Schrumpfscheibenverbindung. Die Schrumpfscheibe wird einbaufertig geliefert.
Beachten Sie die Hinweise des Herstellers, wenn Sie eine andere Schrumpfscheibe
verwenden.
Das Material der Schrumpfscheibe können Sie über den Artikelcode (AC) bestimmen
(siehe Tabelle 6.7).
Je nach Material der Schrumpfscheibe, muss die Lastwelle folgende Bedingungen erfüllen:
Mindeststreckgrenze [N/mm²]
Oberflächenrauheit Rz [μm]
Eine Verschmutzung kann die Übertragung des Drehmomentes unmöglich machen.
Bauen Sie die Schrumpfscheibe vor der Montage nicht auseinander.
Entfetten Sie die Lastwelle und die Bohrung der Abtriebshohlwelle im Bereich des
Schrumpfscheibensitzes rückstandsfrei.
Nur die Außenfläche der Abtriebshohlwelle darf im Bereich des Schrumpfscheibensitzes
gefettet sein.
Die Kräfte der Schrumpfscheibe können die Abtriebshohlwelle verformen.
Bauen Sie immer zuerst die Lastwelle ein, bevor Sie die Spannschrauben der
Schrumpfscheibe anziehen.
Schieben Sie die Abtriebshohlwelle von Hand auf die Lastwelle.
Ein Verkanten der Wellen kann zu Schäden führen.
Achten Sie darauf, dass die Abtriebshohlwelle und die Lastwelle fluchten.
Seite de-14
Revision: 11
Maximale Einstecklänge L 31 [mm]
Toleranz
V-Drive + /V-Drive economy
Die axiale Sicherung des
Hohlwellengetriebes auf der Lastwelle (A)
kann mittels Endscheibe (B) und
Sicherungsring (C) erfolgen.
Wenn die Endscheibe bei der Demontage
als Abdrückscheibe verwendet werden soll,
darf die Lastwelle (A) eine bestimmte
Einstecklänge (L 31) in der Hohlwelle (D)
nicht überschreiten. Die maximalen
Einstecklängen sind in der folgenden
Tabelle angegeben.
Bild 6.4
64
77
89
119
159
Tabelle 6.5
Material der Schrumpfscheibe
Standard
vernickelt
≥ 385
≥ 260
Achtung
Achtung
Achtung
2022 D005924
nichtrostender Stahl
≥ 260
≤ 16
h6
Tabelle 6.6
Freigabe: 30.04.2019
