V-Drive + /V-Drive economy
Gewindebohrungen im Getriebegehäuse
Getriebe-
größe
040
050
063
080
100

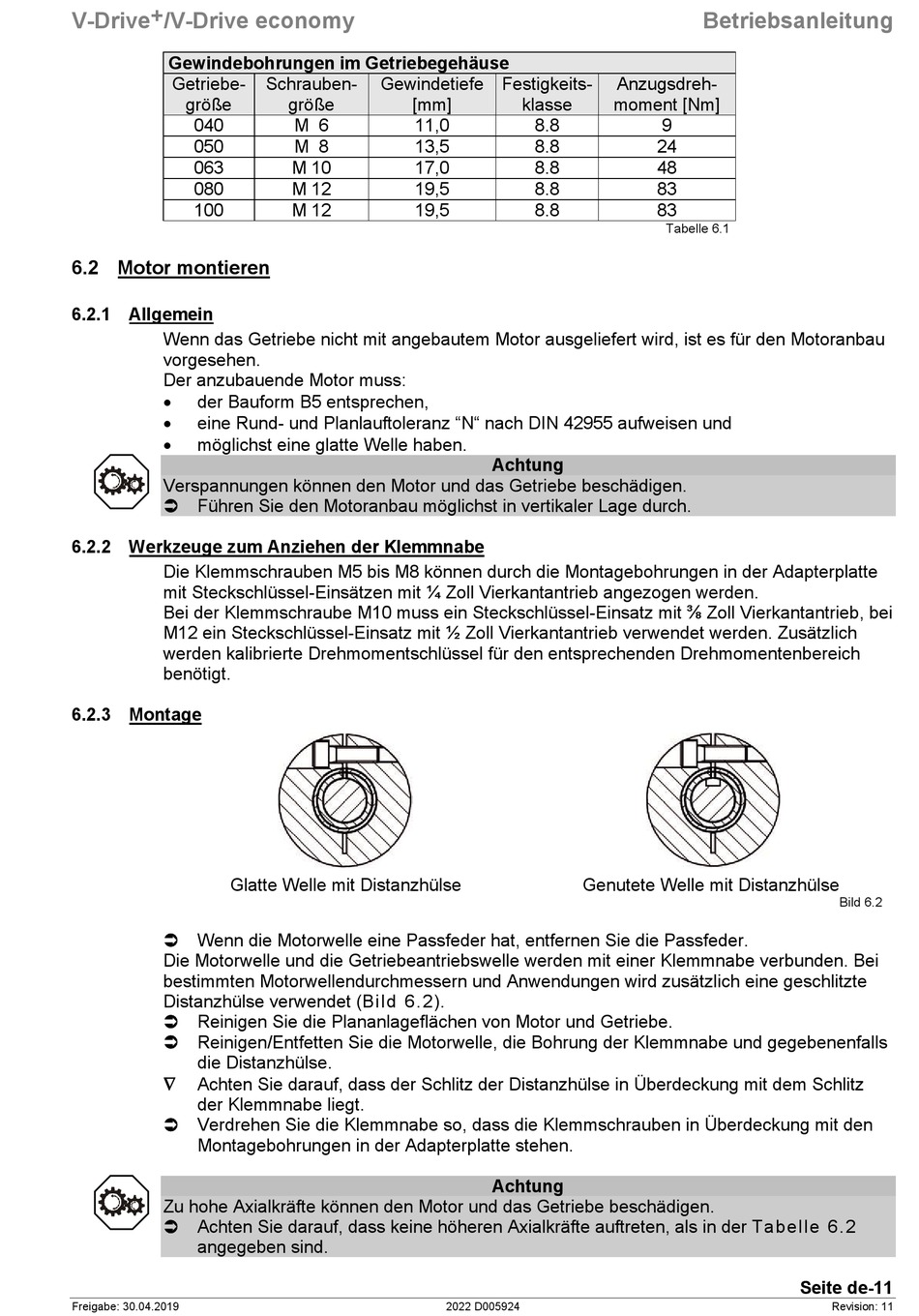

6.2 Motor montieren
6.2.1 Allgemein
Wenn das Getriebe nicht mit angebautem Motor ausgeliefert wird, ist es für den Motoranbau
vorgesehen.
Der anzubauende Motor muss:
•
der Bauform B5 entsprechen,
•
eine Rund- und Planlauftoleranz "N" nach DIN 42955 aufweisen und
•
möglichst eine glatte Welle haben.
Verspannungen können den Motor und das Getriebe beschädigen.
Führen Sie den Motoranbau möglichst in vertikaler Lage durch.
6.2.2 Werkzeuge zum Anziehen der Klemmnabe
Die Klemmschrauben M5 bis M8 können durch die Montagebohrungen in der Adapterplatte
mit Steckschlüssel-Einsätzen mit ¼ Zoll Vierkantantrieb angezogen werden.
Bei der Klemmschraube M10 muss ein Steckschlüssel-Einsatz mit ⅜ Zoll Vierkantantrieb, bei
M12 ein Steckschlüssel-Einsatz mit ½ Zoll Vierkantantrieb verwendet werden. Zusätzlich
werden kalibrierte Drehmomentschlüssel für den entsprechenden Drehmomentenbereich
benötigt.
6.2.3 Montage
Glatte Welle mit Distanzhülse
Wenn die Motorwelle eine Passfeder hat, entfernen Sie die Passfeder.
Die Motorwelle und die Getriebeantriebswelle werden mit einer Klemmnabe verbunden. Bei
bestimmten Motorwellendurchmessern und Anwendungen wird zusätzlich eine geschlitzte
Distanzhülse verwendet (Bild 6.2).
Reinigen Sie die Plananlageflächen von Motor und Getriebe.
Reinigen/Entfetten Sie die Motorwelle, die Bohrung der Klemmnabe und gegebenenfalls
die Distanzhülse.
∇
Achten Sie darauf, dass der Schlitz der Distanzhülse in Überdeckung mit dem Schlitz
der Klemmnabe liegt.
Verdrehen Sie die Klemmnabe so, dass die Klemmschrauben in Überdeckung mit den
Montagebohrungen in der Adapterplatte stehen.
Zu hohe Axialkräfte können den Motor und das Getriebe beschädigen.
Achten Sie darauf, dass keine höheren Axialkräfte auftreten, als in der Tabelle 6.2
angegeben sind.
Freigabe: 30.04.2019
Schrauben-
Gewindetiefe
größe
[mm]
M 6
11,0
M 8
13,5
M 10
17,0
M 12
19,5
M 12
19,5
Festigkeits-
Anzugsdreh-
klasse
moment [Nm]
8.8
8.8
8.8
8.8
8.8
Achtung
Genutete Welle mit Distanzhülse
Achtung
2022 D005924
Betriebsanleitung
9
24
48
83
83
Tabelle 6.1
Seite de-11
Bild 6.2
Revision: 11
