V-Drive + /V-Drive economy
Getriebegröße
V-Drive
040
050
063
080
100
Getriebegröße
V-Drive
040
050
063
080
100
Getriebegröße
V-Drive
040
050
063
080
100
∇
Überprüfen Sie zweimal der Reihe nach die Spannschrauben (D) mit dem max.
Anzugsdrehmoment.
Wenn Sie eine separat gelieferte Schrumpfscheibe aufsetzen wollen, finden Sie hierzu
Hinweise unter Kapitel 9.2.2.
Freigabe: 30.04.2019

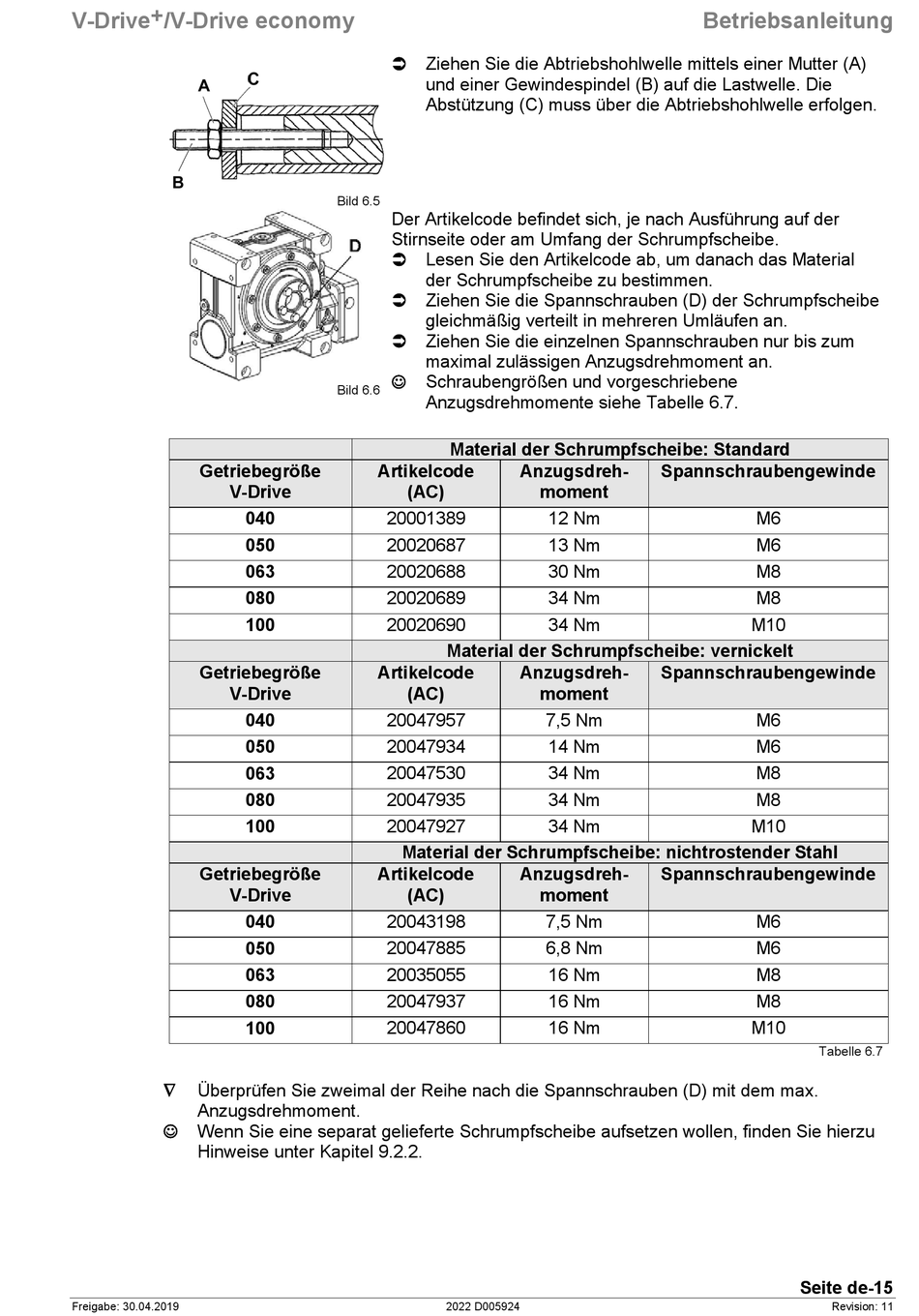

Ziehen Sie die Abtriebshohlwelle mittels einer Mutter (A)
und einer Gewindespindel (B) auf die Lastwelle. Die
Abstützung (C) muss über die Abtriebshohlwelle erfolgen.
Bild 6.5
Der Artikelcode befindet sich, je nach Ausführung auf der
Stirnseite oder am Umfang der Schrumpfscheibe.
Lesen Sie den Artikelcode ab, um danach das Material
der Schrumpfscheibe zu bestimmen.
Ziehen Sie die Spannschrauben (D) der Schrumpfscheibe
gleichmäßig verteilt in mehreren Umläufen an.
Ziehen Sie die einzelnen Spannschrauben nur bis zum
maximal zulässigen Anzugsdrehmoment an.
Schraubengrößen und vorgeschriebene
Bild 6.6
Anzugsdrehmomente siehe Tabelle 6.7.
Material der Schrumpfscheibe: Standard
Artikelcode
(AC)
20001389
20020687
20020688
20020689
20020690
Material der Schrumpfscheibe: vernickelt
Artikelcode
(AC)
20047957
20047934
20047530
20047935
20047927
Material der Schrumpfscheibe: nichtrostender Stahl
Artikelcode
(AC)
20043198
20047885
20035055
20047937
20047860
2022 D005924
Anzugsdreh-
Spannschraubengewinde
moment
12 Nm
13 Nm
30 Nm
34 Nm
34 Nm
Anzugsdreh-
Spannschraubengewinde
moment
7,5 Nm
14 Nm
34 Nm
34 Nm
34 Nm
Anzugsdreh-
Spannschraubengewinde
moment
7,5 Nm
6,8 Nm
16 Nm
16 Nm
16 Nm
Betriebsanleitung
M6
M6
M8
M8
M10
M6
M6
M8
M8
M10
M6
M6
M8
M8
M10
Tabelle 6.7
Seite de-15
Revision: 11
