MOSAIC - OCTOPLUS
HORIZONTALE MULTI SPLIT KLIMAANLAGE
MIT INVERTER
BETRIEB

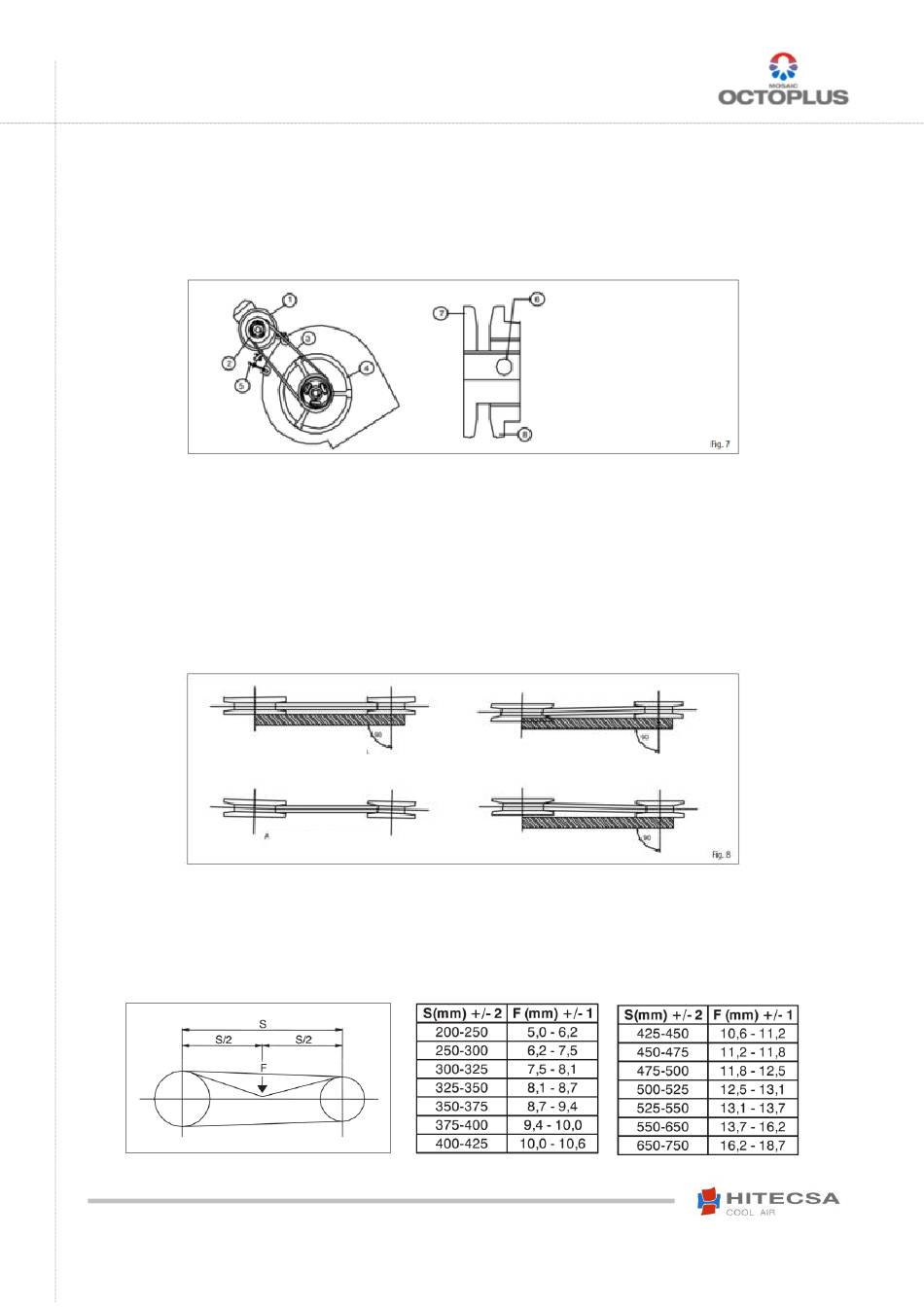

REGULIERUNG DES ACHSANTRIEBS DES AUSSENVENTILATORS
(Nur für VENTILATOREN mit RIEMENSCHEIBENANTRIEB)
•
Stellen Sie das Getriebe so ein, dass der interne Motorverbrauch seinen Nennwert erreicht.
•
Ist der Verbrauch niedriger als dieser Nennwert, ist der Luftstrom des Geräts zu niedrig.
Ändern der Ventilatorgeschwindigkeit:
1. Entfernen Sie den Riemen und schieben Sie zuerst den Motor über seine Schiene (oder lösen Sie die
Spannschraube), um ihn zu entlasten.
2. Lösen Sie die Stiftschrauben der Motorriemenscheibe und drehen Sie den beweglichen Flansch. Öffnen oder
schließen Sie ihn je nach Bedarf (Öffnen: Verringert die Geschwindigkeit).
3. Ziehen Sie die Stiftschrauben fest.
4. Führen Sie den Riemen in den Riemenscheibenkanal ein. Das Schließen oder Öffnen der Riemenscheibe könnte
die Größe des vorherigen Riemens beeinträchtigen. In diesem Fall sollte er durch einen anderen Riemen
desselben Profils und mit der geeigneten Länge ersetzt werden.
5. Ziehen Sie den Riemen mit der Spannschraube fest oder schieben Sie den Motor entsprechend dem Gehäuse.
Richten Sie die Motor- und Lüfterscheiben aus:
1.
Lösen Sie die Stiftschrauben der Lüfterriemenscheibe.
2.
Verschieben Sie den Riemen auf der Ventilator-Welle und richten Sie ihn auf den Motor aus; verwenden Sie dabei
ein Lineal, um die Parallelstellung sicherzustellen.
Ziehen Sie die Stiftschrauben der Lüfterriemenscheibe fest.
Um die Riemenspannung einzustellen:
1.
Lösen Sie den Ölmessstab an der Motorhalterung und schieben Sie ihn weg.
2.
Die Flexibilität des Riemens wird in Millimetern berechnet, wobei der S-Wert durch 40 geteilt wird.
40
IOM_EWCIBA_16ia25i_207859_180900_DE
Korrekt
Falsch
1. Motor
2. Scheibemotor
3. Motorscheibe
4. Schiebegebläse
5. Spannschnecke
6. Gewindestift
7. Unbeweglichen Flansch
8. Beweglichen Flansch
Falsch
Falsch
