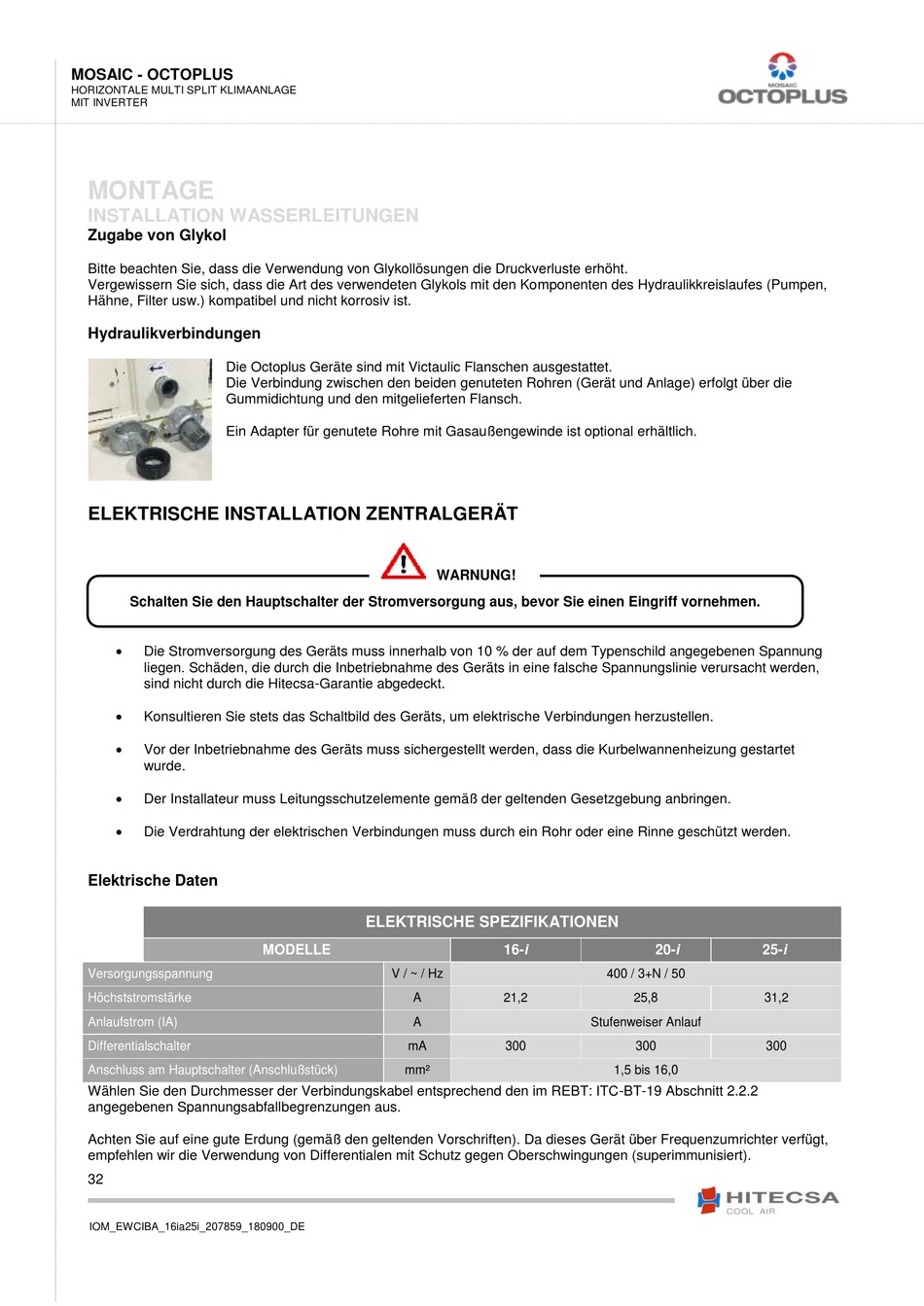

MOSAIC - OCTOPLUS
HORIZONTALE MULTI SPLIT KLIMAANLAGE
MIT INVERTER
MONTAGE
INSTALLATION WASSERLEITUNGEN
Zugabe von Glykol
Bitte beachten Sie, dass die Verwendung von Glykollösungen die Druckverluste erhöht.
Vergewissern Sie sich, dass die Art des verwendeten Glykols mit den Komponenten des Hydraulikkreislaufes (Pumpen,
Hähne, Filter usw.) kompatibel und nicht korrosiv ist.
Hydraulikverbindungen
Die Octoplus Geräte sind mit Victaulic Flanschen ausgestattet.
Die Verbindung zwischen den beiden genuteten Rohren (Gerät und Anlage) erfolgt über die
Gummidichtung und den mitgelieferten Flansch.
Ein Adapter für genutete Rohre mit Gasaußengewinde ist optional erhältlich.
ELEKTRISCHE INSTALLATION ZENTRALGERÄT
Schalten Sie den Hauptschalter der Stromversorgung aus, bevor Sie einen Eingriff vornehmen.
Die Stromversorgung des Geräts muss innerhalb von 10 % der auf dem Typenschild angegebenen Spannung
liegen. Schäden, die durch die Inbetriebnahme des Geräts in eine falsche Spannungslinie verursacht werden,
sind nicht durch die Hitecsa-Garantie abgedeckt.
Konsultieren Sie stets das Schaltbild des Geräts, um elektrische Verbindungen herzustellen.
Vor der Inbetriebnahme des Geräts muss sichergestellt werden, dass die Kurbelwannenheizung gestartet
wurde.
Der Installateur muss Leitungsschutzelemente gemäß der geltenden Gesetzgebung anbringen.
Die Verdrahtung der elektrischen Verbindungen muss durch ein Rohr oder eine Rinne geschützt werden.
Elektrische Daten
Versorgungsspannung
Höchststromstärke
Anlaufstrom (IA)
Differentialschalter
Anschluss am Hauptschalter (Anschlußstück)
Wählen Sie den Durchmesser der Verbindungskabel entsprechend den im REBT: ITC-BT-19 Abschnitt 2.2.2
angegebenen Spannungsabfallbegrenzungen aus.
Achten Sie auf eine gute Erdung (gemäß den geltenden Vorschriften). Da dieses Gerät über Frequenzumrichter verfügt,
empfehlen wir die Verwendung von Differentialen mit Schutz gegen Oberschwingungen (superimmunisiert).
32
IOM_EWCIBA_16ia25i_207859_180900_DE
WARNUNG!
ELEKTRISCHE SPEZIFIKATIONEN
MODELLE
V / ~ / Hz
A
A
mA
mm²
16-i
20-i
400 / 3+N / 50
21,2
25,8
Stufenweiser Anlauf
300
300
1,5 bis 16,0
25-i
31,2
300
