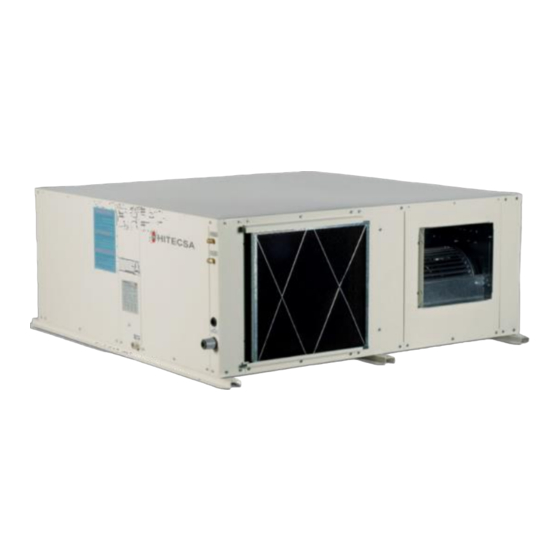

- Seite 1 ACHIBA AUTONOME KOMPAKTE HORIZONTALE LUFT-LUFT KLIMAGERÄTE MIT INVERTER Modelle: 601 │ 741 │ 901 Kühlleistungen: von 12,9 kW bis 20,6 kW Wärmekraft: von 13,0 kW bis 20,4 kW IOM_ACHIBA_601a901_207857_170800_DE...
- Seite 2 Vielen Dank für Ihr Vertrauen in dieses Hitecsa-Produkt. Seit mehr als 35 Jahren bieten wir ein umfangreiches Angebot an Spezialausrüstung für Klimaanlagen an. Unsere Suche nach effizienten, flexiblen, überschaubaren und praktischen Lösungen ist ein Markenzeichen unseres Produktkatalogs. Die Vielseitigkeit unserer Fabrik ermöglicht es uns, nahezu individuell anpassbare Lösungen für jedes Projekt anzubieten, um eine Lösung für sämtliche Probleme zu finden, die bei der täglichen Planung und Implementierung...
-
Seite 3: Inhaltsverzeichnis
ACHIBA AUTONOME KOMPAKTE HORIZONTALE LUFT-LUFT KLIMAGERÄTE MIT INVERTER ACHIBA INDEX ALLGEMEINE ÜBERLEGUNGEN ................4 VORSCHRIFTEN UND ZERTIFIZIERUNGEN ............5 SICHERHEITSHINWEISE ..................6 INSPEKTION BEIM EMPFANG ................7 HEBEN ......................... 7 LAGERUNG ......................7 MONTAGEORT ......................8 SERVICEBEREICH ( ) ..................8 GEWICHTSVERTEILUNG ( ) ................ -
Seite 4: Allgemeine Überlegungen
ACHIBA AUTONOME KOMPAKTE HORIZONTALE LUFT-LUFT KLIMAGERÄTE MIT INVERTER ALLGEMEINE ÜBERLEGUNGEN Zweck des Handbuchs Dieses Handbuch und die Lehrunterlagen über Kühlgeräte, elektrische Schaltpläne und andere beiliegende Dokumente wurden erstellt, um eine korrekte Installation, Inbetriebnahme und Wartung des Geräts zu ermöglichen. Daher ist es wichtig, die Anweisungen aufmerksam zu lesen. -
Seite 5: Vorschriften Und Zertifizierungen
CE-QUALIFIKATION: Unsere Maschinen tragen die CE-Kennzeichnung in Übereinstimmung mit den grundlegenden Anforderungen der geltenden EU-Richtlinien und deren letzten Änderungen, sowie mit den nationalen Rechtsvorschriften jedes Landes. EUROVENT ZERTIFIZIERUNG: HITECSA nimmt am EUROVENT Zertifizierungsprogramm teil. Auf der Website können Sie sich über die zertifizierten Produkte informieren. IOM_ACHIBA_601a901_207857_170800_DE... -
Seite 6: Sicherheitshinweise
ACHIBA AUTONOME KOMPAKTE HORIZONTALE LUFT-LUFT KLIMAGERÄTE MIT INVERTER SICHERHEITSHINWEISE WARNUNG Bevor Sie jegliche Montage-, Reparatur- oder Wartungsarbeiten in Angriff nehmen muss der Hauptschalter ausgeschaltet sein, damit Personenschäden durch Stromschläge vermieden werden. WARNUNG • Um die elektrische Schalttafel zu öffnen und auf das Innere des Geräts zuzugreifen, muss zuvor UNBEDINGT der Zulaufschlauch des Geräts von der Stromquelle getrennt werden, er darf bei diesem Vorgang NICHT UNTER STROM stehen. -
Seite 7: Inspektion Beim Empfang
Vergewissern Sie sich, dass die Spannung der Geräteplatine korrekt ist und der verfügbaren Stromversorgung entspricht. Im Falle einer Fehlfunktion oder Anomalie empfehlen wir, HITECSA zu kontaktieren. HEBEN Bevor Sie das Gerät an einen anderen Ort bringen, vergewissern Sie sich, dass alle Paneele fixiert sind. -
Seite 8: Montageort
ACHIBA AUTONOME KOMPAKTE HORIZONTALE LUFT-LUFT KLIMAGERÄTE MIT INVERTER MONTAGEORT Überprüfen Sie, ob die Auflagefläche des Geräts das Gewicht des Geräts im Betrieb tragen kann. Vergewissern Sie sich, dass der Servicebereich den Vorgaben für die Geräte entspricht. Wählen Sie einen Ort frei von Staub und Ablagerungen. ... -
Seite 9: Inbetriebnahme
ACHIBA AUTONOME KOMPAKTE HORIZONTALE LUFT-LUFT KLIMAGERÄTE MIT INVERTER VOR DER INBETRIEBNAHME Stellen Sie sicher, dass alle elektrischen Verbindungen dicht sind. Stellen Sie sicher, dass alle Paneele sicher mit Schrauben befestigt sind. Stellen Sie sicher, dass kein Öl oder Kühlmittel austritt. ... -
Seite 10: Betriebsgrenzwerte
Die Stromversorgung des Geräts muss den Angaben auf dem Typenschild entsprechen. Schäden, die durch die Inbetriebnahme des Geräts in eine falsche Spannungslinie verursacht werden, sind nicht durch die Hitecsa-Garantie abgedeckt. Konsultieren Sie stets das Schaltbild des Geräts, um elektrische Verbindungen herzustellen. -
Seite 11: Ablauf
ACHIBA AUTONOME KOMPAKTE HORIZONTALE LUFT-LUFT KLIMAGERÄTE MIT INVERTER ELEKTRISCHE DATEN INVERTER Serie ELEKTRISCHE NENNDATEN IM KÜHLBETRIEB (3) Stromversorgung 400/3/50 + N 400/3/50 + N 400/3/50 + N Eingangsleistung (Kühlung) 11,8 14,8 Eingangsstrom (Kühlung) 13,4 18,2 22,3 Innenluftvolumenstrom 2.800 3.600 4.400 ELEKTRISCHE NENNDATEN IM KÜHLBETRIEB (4) Stromversorgung 400/3/50 + N... -
Seite 12: Einstellungen Des Antriebs
ACHIBA AUTONOME KOMPAKTE HORIZONTALE LUFT-LUFT KLIMAGERÄTE MIT INVERTER EINSTELLUNGEN DES ANTRIEBS Stellen Sie das Getriebe so ein, dass der interne Motorverbrauch seinen Nennwert erreicht. Ist der Verbrauch niedriger als dieser Nennwert, ist der Luftstrom des Geräts zu niedrig. 1. -
Seite 13: Technische Merkmale
ACHIBA AUTONOME KOMPAKTE HORIZONTALE LUFT-LUFT KLIMAGERÄTE MIT INVERTER TECHNISCHE MERKMALE INVERTER Serie LEISTUNGEN Kühlleistung (20 - 80 - 120 Hz) 3,8 - 12,9 - 17,3 4,9 - 16,6 - 22,4 6,2 - 20,6 - 26,5 Wärmekraft (20 - 80 - 120 Hz) 4,0 - 13,0 - 18,6 5,2 - 15,7 - 24,2 6,7 - 20,4 - 28,9... -
Seite 14: Abmessungen
ACHIBA AUTONOME KOMPAKTE HORIZONTALE LUFT-LUFT KLIMAGERÄTE MIT INVERTER ABMESSUNGEN MODELLE 601 – 741 IOM_ACHIBA_601a901_207857_170800_DE... -
Seite 15: Modell 901
ACHIBA AUTONOME KOMPAKTE HORIZONTALE LUFT-LUFT KLIMAGERÄTE MIT INVERTER ABMESSUNGEN MODELL 901 IOM_ACHIBA_601a901_207857_170800_DE... -
Seite 16: Ladung Des Kältemittels
ACHIBA AUTONOME KOMPAKTE HORIZONTALE LUFT-LUFT KLIMAGERÄTE MIT INVERTER LADUNG DES KÄLTEMITTELS Verwenden Sie niemals Sauerstoff, um in einem Lecktest Druck herzustellen. Sauerstoff reagiert heftig mit dem Öl und kann zu Explosionen und Schäden, Verletzungen oder sogar zum Tod führen. Wenn Kühlmittel nachgefüllt oder zurückgewonnen werden muss, verwenden Sie eine verstärkte elektronische Waage, die für den Umgang mit der Kühlmittelflasche geeignet und vorbereitet ist. -
Seite 17: Wartung
ACHIBA AUTONOME KOMPAKTE HORIZONTALE LUFT-LUFT KLIMAGERÄTE MIT INVERTER WARTUNG Vor jedem Service oder jeder Wartung des Geräts ist es zwingend erforderlich, den Hauptschalter der Anlage auszuschalten und zu sperren, um zu verhindern, dass andere Personen als der Techniker das Gerät einschalten und Verletzungen verursachen können. Es ist ratsam, alle 1.000 Betriebsstunden sowie am Ende des Sommers Wartungsbesuche einzuplanen. -
Seite 18: Anlage: Sicherheitsdatenblatt R-410A
