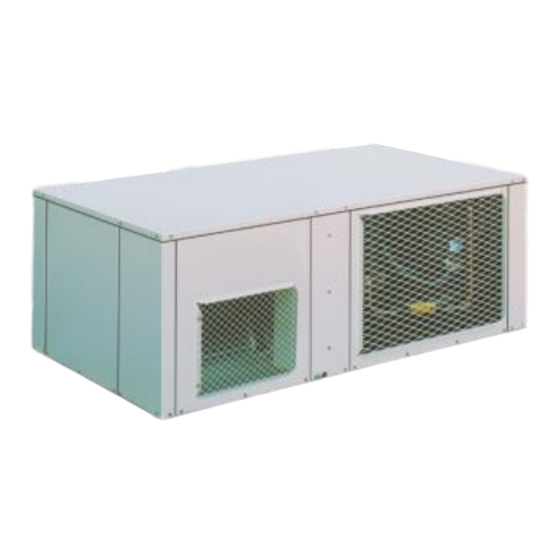

- Seite 1 ACHIBA ECHIBA/CCHIBA Wärmepumpe Wärmepumpe AUTONOME HORIZONTALE LUFT-LUFT KLIMAGERÄTE MIT INVERTER Modell: 301 Wärmekraft: 7,5 kW. Kühlleistung: 7,4 kW. IOM_ACHIBA_ECHIBA_CCHIBA_301_207858_161200_DE...
- Seite 2 AUTONOME HORIZONTALE LUFT-LUFT KLIMAGERÄTE MIT INVERTER - ACHIA/ACHIBA Vielen Dank für Ihr Vertrauen in dieses Hitecsa-Produkt. Seit mehr als 30 Jahren bieten wir ein umfangreiches Angebot an Spezialausrüstung für Klima- und Kühlanlagen an. Unsere Suche nach effizienten, flexiblen, überschaubaren und praktischen Lösungen ist ein Markenzeichen unseres Produktkatalogs.
-
Seite 3: Inhaltsverzeichnis
ACHIBA - ECHIBA - CCHIBA AUTONOME HORIZONTALE LUFT-LUFT KLIMAGERÄTE MIT INVERTER - ACHIA/ACHIBA INDEX ................EINLEITUNG ............. SICHERHEITSHINWEISE ................. EMPFANG ............Inspektion beim Empfang .................. Heben ................Lagerung ................MONTAGEORT ..............Servicebereich (mm) ............Gewichtsverteilung (kg) ............. Aufstellung des Geräts .............. -
Seite 4: Einleitung
• Falls Störungen oder Fehlfunktionen auftreten, schalten Sie das Gerät aus. • Wenn Reparaturen erforderlich sind, wenden Sie sich nur an den offiziellen Kundendienst von HITECSA und verwenden Sie immer Original-Ersatzteile. Die Verwendung von nicht Original-Ersatzteilen und/oder nicht autorisiertem Kundendienst kann Risikosituationen für das Gerät zur Folge haben. -
Seite 5: Sicherheitshinweise
ACHIBA - ECHIBA - CCHIBA AUTONOME HORIZONTALE LUFT-LUFT KLIMAGERÄTE MIT INVERTER - ACHIA/ACHIBA SICHERHEITSHINWEISE • Aufgrund des Systemdrucks, der hohen Temperaturen einiger Elemente und der elektrischen Komponenten können die Montage und Wartung von Klimaanlagen gefährlich sein. • Die Montage, Inbetriebnahme und Wartung der Geräte darf nur von qualifiziertem und geschultem Personal (Servicetechniker) durchgeführt werden. -
Seite 6: Empfang
(innerhalb von 48 Stunden) • Vergewissern Sie sich, dass die Spannung der Geräteplatine korrekt ist und der verfügbaren Stromversorgung entspricht. • Im Falle einer Fehlfunktion oder Anomalie empfehlen wir, HITECSA zu kontaktieren. HEBEN • Bevor Sie das Gerät an einen anderen Ort bringen, vergewissern Sie sich, dass alle Paneele fixiert sind. -
Seite 7: Montageort
ACHIBA - ECHIBA - CCHIBA AUTONOME HORIZONTALE LUFT-LUFT KLIMAGERÄTE MIT INVERTER - ACHIA/ACHIBA MONTAGEORT • Überprüfen Sie, ob die Auflagefläche des Geräts das Gewicht des Geräts im Betrieb tragen kann. • Vergewissern Sie sich, dass der Servicebereich den Vorgaben für die Geräte entspricht. •... -
Seite 8: Gewichtsverteilung (Kg)
ACHIBA - ECHIBA - CCHIBA AUTONOME HORIZONTALE LUFT-LUFT KLIMAGERÄTE MIT INVERTER - ACHIA/ACHIBA GEWICHTSVERTEILUNG (kg) ACHIBA ECHIBA CCHIBA MODELL 301 GESAMT (kg) ACHIBA ECHIBA CCHIBA *Die Anordnung der Punkte ist in der obigen Abbildung zu sehen. AUFSTELLEN DER EINHEIT • Stellen Sie sicher, dass das Gerät waagrecht steht. •... -
Seite 9: Inbetriebnahme
ACHIBA - ECHIBA - CCHIBA AUTONOME HORIZONTALE LUFT-LUFT KLIMAGERÄTE MIT INVERTER - ACHIA/ACHIBA VOR DER INBETRIEBNAHME • Stellen Sie sicher, dass alle elektrischen Verbindungen dicht sind. • Stellen Sie sicher, dass alle Paneele sicher mit Schrauben befestigt sind. • Stellen Sie sicher, dass kein Öl oder Kühlmittel austritt. •... -
Seite 10: Betriebsgrenzwerte
Sie einen Eingriff vornehmen. • Die Stromversorgung des Geräts muss den Angaben auf dem Typenschild entsprechen. Schäden, die durch die Inbetriebnahme des Geräts in eine falsche Spannungslinie verursacht werden, sind nicht durch die Hitecsa-Garantie abgedeckt. • Konsultieren Sie stets das Schaltbild des Geräts, um elektrische Verbindungen herzustellen. -
Seite 11: Elektrische Daten
ACHIBA - ECHIBA - CCHIBA AUTONOME HORIZONTALE LUFT-LUFT KLIMAGERÄTE MIT INVERTER - ACHIA/ACHIBA ELEKTRISCHE DATEN Inverter 301 Serie ACHIBA CCHIBA ECHIBA ELEKTRISCHE NENNDATEN IM KÜHLBETRIEB (1) Stromversorgung V/f/Hz 220-240 / I / 50 Leistungsaufnahme Stromaufnahme 14,3 ELEKTRISCHE NENNDATEN IM HEIZBETRIEB (2) Stromversorgung V/f/Hz 220-240 / I / 50... -
Seite 12: Luftkanäle
ACHIBA - ECHIBA - CCHIBA AUTONOME HORIZONTALE LUFT-LUFT KLIMAGERÄTE MIT INVERTER - ACHIA/ACHIBA LUFTKANÄLE • Die Abmessungen der Rohre sind auf Basis der Luftdurchflussrate und dem verfügbaren statischen Druck der Einheit zu bestimmen. • Die Kanäle müssen von qualifiziertem Fachpersonal konstruiert werden. •... -
Seite 13: Technische Merkmale
ACHIBA - ECHIBA - CCHIBA AUTONOME HORIZONTALE LUFT-LUFT KLIMAGERÄTE MIT INVERTER - ACHIA/ACHIBA TECHNISCHE MERKMALE Inverter 301 Serie ACHIBA CCHIBA ECHIBA LEISTUNGEN Nenn-Kühlleistung (1) 1,2 – 7,4 – 8,1 1,2 – 7,4 – 8,1 1,2 – 7,4 – 8,1 Kühlleistung (20 - 100 - 120 Hz) Nenn-Wärmekraft (2) 1,3 –... -
Seite 14: Abmessungen
ACHIBA - ECHIBA - CCHIBA AUTONOME HORIZONTALE LUFT-LUFT KLIMAGERÄTE MIT INVERTER - ACHIA/ACHIBA ABMESSUNGEN ACHIBA 301 IOM_ACHIBA_ECHIBA_CCHIBA_301_207858_161200_DE... - Seite 15 ACHIBA - ECHIBA - CCHIBA AUTONOME HORIZONTALE LUFT-LUFT KLIMAGERÄTE MIT INVERTER - ACHIA/ACHIBA ABMESSUNGEN ECHIBA 301 IOM_ACHIBA_ECHIBA_CCHIBA_301_207858_161200_DE...
- Seite 16 ACHIBA - ECHIBA - CCHIBA AUTONOME HORIZONTALE LUFT-LUFT KLIMAGERÄTE MIT INVERTER - ACHIA/ACHIBA ABMESSUNGEN CCHIBA 301 IOM_ACHIBA_ECHIBA_CCHIBA_301_207858_161200_DE...
-
Seite 17: Kältemittelleitungen
ACHIBA - ECHIBA - CCHIBA AUTONOME HORIZONTALE LUFT-LUFT KLIMAGERÄTE MIT INVERTER - ACHIA/ACHIBA KÄLTEMITTELLEITUNGEN KÜHLKREISLAUF Bei Split-Anlagen ist die richtige Anordnung der Kältemittelleitungen zwischen Innengerät und Außengerät von größter Bedeutung. Die Auswahl der Leitungen erfolgt nach folgenden Kriterien: • Druckabfall in der Leitung •... - Seite 18 ACHIBA - ECHIBA - CCHIBA AUTONOME HORIZONTALE LUFT-LUFT KLIMAGERÄTE MIT INVERTER - ACHIA/ACHIBA 2. Das Innengerät befindet sich auf der gleichen Ebene wie das Außengerät: Platzieren Sie die Ansaugleitung höher als den Wärmetauscher, um bei Stillstand Flüssigkeitsschläge durch einen Rücklauf des Kältemittels zum Kompressor zu vermeiden. Das Innengerät befindet sich auf einer höheren Ebene als das Außengerät: Platzieren Sie ebenfalls die Ansaugleitung höher als den Wärmetauscher.
- Seite 19 ACHIBA - ECHIBA - CCHIBA AUTONOME HORIZONTALE LUFT-LUFT KLIMAGERÄTE MIT INVERTER - ACHIA/ACHIBA HINWEISE: • Die Kühlleitungen müssen so kurz und gerade wie möglich sein. • Die Menge an einzufüllendem Kühlgas wird je nach Länge und Größe der Flüssigleitung gemäß der nachstehenden Tabelle berechnet: R-410A ‘’...
-
Seite 20: Ladung Des Kältemittels
ACHIBA - ECHIBA - CCHIBA AUTONOME HORIZONTALE LUFT-LUFT KLIMAGERÄTE MIT INVERTER - ACHIA/ACHIBA LADUNG DES KÄLTEMITTELS WARNUNG Verwenden Sie niemals Sauerstoff, um in einem Lecktest Druck herzustellen. Sauerstoff reagiert heftig mit dem Öl und kann zu Explosionen und Schäden, Verletzungen oder sogar zum Tod führen. •... -
Seite 21: Wartung
ACHIBA - ECHIBA - CCHIBA AUTONOME HORIZONTALE LUFT-LUFT KLIMAGERÄTE MIT INVERTER - ACHIA/ACHIBA WARTUNG WARNUNG Vor jedem Service oder jeder Wartung des Geräts ist es zwingend erforderlich, den Hauptschalter der Anlage auszuschalten und zu sperren, um zu verhindern, dass andere Personen als der Techniker das Gerät einschalten und Verletzungen verursachen können. -
Seite 22: Anlage: Sicherheitsdatenblatt R-410A
ACHIBA - ECHIBA - CCHIBA AUTONOME HORIZONTALE LUFT-LUFT KLIMAGERÄTE MIT INVERTER - ACHIA/ACHIBA ANLAGE: SICHERHEITSDATENBLATT R-410A Ursachen Sicherheitsdaten: R-410A Toxizität Gering Kontakt mit der Haut Flüssigkeitsspritzer können Erfrierungen verursachen. Es ist unwahrscheinlich, dass eine Absorption durch die Haut gefährlich ist. Es können leichte Reizungen auftreten und die Flüssigkeit hat eine entfettende Wirkung. - Seite 23 ACHIBA - ECHIBA - CCHIBA AUTONOME HORIZONTALE LUFT-LUFT KLIMAGERÄTE MIT INVERTER - ACHIA/ACHIBA ANLAGE: SICHERHEITSDATENBLATT R-410A Ursachen Sicherheitsdaten: R-410A Allgemeine Vorsichtsmaßnahmen Das Einatmen von hohen Konzentrationen Dampf vermeiden. Die Konzentrationen in der Luft müssen minimiert werden und so niedrig wie möglich gehalten werden, unter dem Grenzwert für berufliche Exposition.
