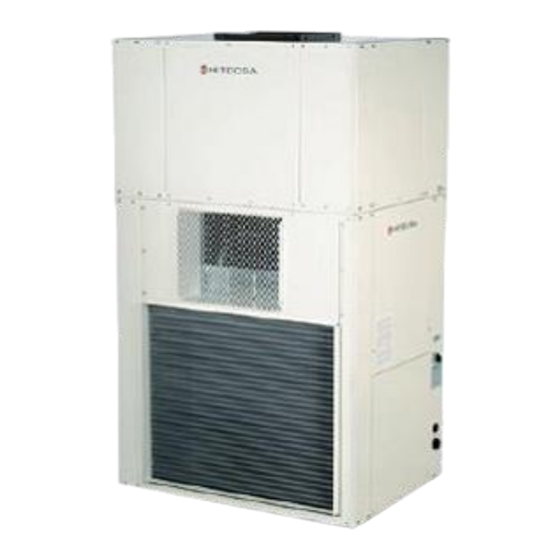

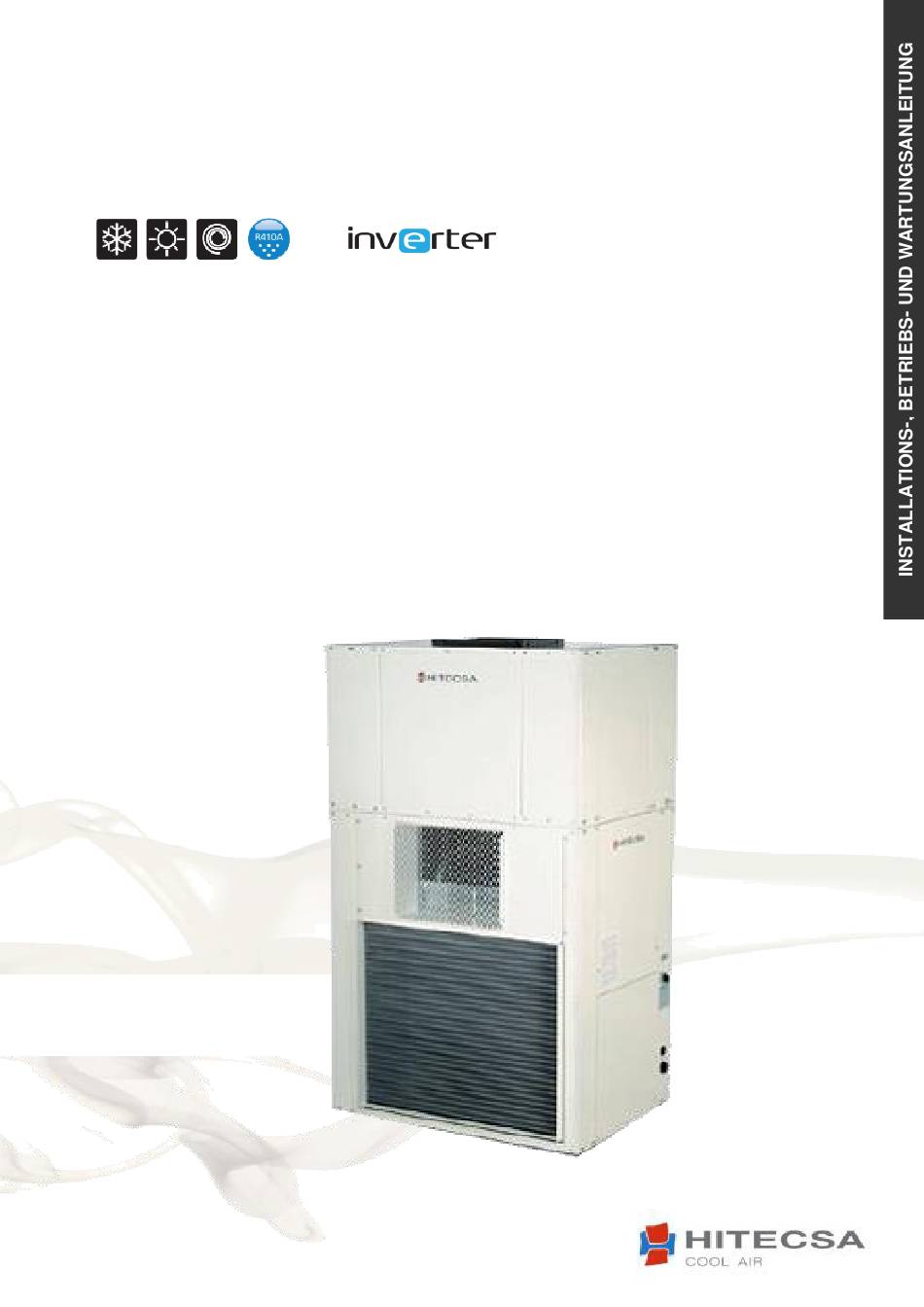

- Seite 1 ACVIBA Wärmepumpe AUTONOME KOMPAKTE VERTIKALE LUFT-LUFT KLIMAGERÄTE MIT INVERTER Modelle: 601 │ 741 │ 901 Wärmekraft: 14,0 bis 22,5 kW Kühlleistung: 13,8 bis 22,0 kW IOM_ACVIBA_601a901_207860_160900_DE...
-
Seite 2: Inhaltsverzeichnis
ACVIBA AUTONOME KOMPAKTE VERTIKALE LUFT-LUFT KLIMAGERÄTE MIT INVERTER INDEX ................EINLEITUNG ............. SICHERHEITSHINWEISE ................. EMPFANG ............Inspektion beim Empfang .................. Heben ................Lagerung ................MONTAGEORT ..............Servicebereich (mm) ............Gewichtsverteilung (kg) ............. Aufstellung des Geräts ..............INBETRIEBNAHME ..............Betriebsgrenzwerte ..............Elektrische Daten ................... - Seite 3 AUTONOME KOMPAKTE VERTIKALE LUFT-LUFT KLIMAGERÄTE MIT INVERTER Vielen Dank für Ihr Vertrauen in dieses Hitecsa-Produkt. Seit mehr als 30 Jahren bieten wir ein umfangreiches Angebot an Spezialausrüstung für Klima- und Kühlanlagen an. Unsere Suche nach effizienten, flexiblen, überschaubaren und praktischen Lösungen ist ein Markenzeichen unseres Produktkatalogs.
-
Seite 4: Einleitung
• Falls Störungen oder Fehlfunktionen auftreten, schalten Sie das Gerät aus. • Wenn Reparaturen erforderlich sind, wenden Sie sich nur an den offiziellen Kundendienst von HITECSA und verwenden Sie immer Original-Ersatzteile. Die Verwendung von nicht Original-Ersatzteilen und/oder nicht autorisiertem Kundendienst kann Risikosituationen für das Gerät zur Folge haben. -
Seite 5: Sicherheitshinweise
ACVIBA AUTONOME KOMPAKTE VERTIKALE LUFT-LUFT KLIMAGERÄTE MIT INVERTER SICHERHEITSHINWEISE • Aufgrund des Systemdrucks, der hohen Temperaturen einiger Elemente und der elektrischen Komponenten können die Montage und Wartung von Klimaanlagen gefährlich sein. • Die Montage, Inbetriebnahme und Wartung der Geräte darf nur von qualifiziertem und geschultem Personal (Servicetechniker) durchgeführt werden. -
Seite 6: Empfang
(48 Stunden) • Vergewissern Sie sich, dass die Spannung der Geräteplatine korrekt ist und der verfügbaren Stromversorgung entspricht. • Im Falle einer Fehlfunktion oder Anomalie empfehlen wir, HITECSA zu kontaktieren. HEBEN • Bevor Sie das Gerät an einen anderen Ort bringen, vergewissern Sie sich, dass alle Paneele fixiert sind. -
Seite 7: Lagerung
ACVIBA AUTONOME KOMPAKTE VERTIKALE LUFT-LUFT KLIMAGERÄTE MIT INVERTER LAGERUNG Wenn das Gerät vor der Installation gelagert werden muss, müssen bestimmte Vorkehrungen getroffen werden, um Schäden, Korrosion oder Verschleiß zu vermeiden: • Stellen Sie das Gerät weder an Orten auf, die einer Umgebungstemperatur von mehr als 50 ° C ausgesetzt sind, noch solchen mit direkter Sonneneinstrahlung. -
Seite 8: Gewichtsverteilung (Kg)
ACVIBA AUTONOME KOMPAKTE VERTIKALE LUFT-LUFT KLIMAGERÄTE MIT INVERTER GEWICHTSVERTEILUNG (kg) GESAMT AUFSTELLEN DER EINHEIT (kg) • Stellen Sie sicher, dass das Gerät waagrecht steht. • Der Sockel sollte groß und robust genug sein, um das Gewicht des Geräts zu tragen. •... -
Seite 9: Inbetriebnahme
ACVIBA AUTONOME KOMPAKTE VERTIKALE LUFT-LUFT KLIMAGERÄTE MIT INVERTER INBETRIEBNAHME • Die Inbetriebnahme muss unter der Aufsicht eines qualifizierten Klimatechnikers durchgeführt werden. • Es ist notwendig, die Eintritts- und Austrittstemperatur der Luft für die Innenraumbatterie, die Volt- und Amperewerte des Kompressors und des Ventilatormotors sowie den Ansaug- und Austrittsdruck jedes Kompressors zu notieren. •... -
Seite 10: Betriebsgrenzwerte
Sie einen Eingriff vornehmen. • Die Stromversorgung des Geräts muss den Angaben auf dem Typenschild entsprechen. Schäden, die durch die Inbetriebnahme des Geräts in eine falsche Spannungslinie verursacht werden, sind nicht durch die Hitecsa-Garantie abgedeckt. • Konsultieren Sie stets das Schaltbild des Geräts, um elektrische Verbindungen herzustellen. -
Seite 11: Ablauf
ACVIBA AUTONOME KOMPAKTE VERTIKALE LUFT-LUFT KLIMAGERÄTE MIT INVERTER INVERTER Serie ELEKTRISCHE NENNDATEN IM KÜHLBETRIEB (3) Stromversorgung 400/3/50 + N 400/3/50 + N 400/3/50 + N Eingangsleistung (Kühlung) 12,0 14,9 Eingangsstrom (Kühlung) 15,0 19,0 25,4 Innenluftvolumenstrom 3.200 3.800 4.650 ELEKTRISCHE NENNDATEN IM KÜHLBETRIEB (4) Stromversorgung 400/3/50 + N 400/3/50 + N... -
Seite 12: Einstellungen Des Antriebs
ACVIBA AUTONOME KOMPAKTE VERTIKALE LUFT-LUFT KLIMAGERÄTE MIT INVERTER EINSTELLUNGEN DES ANTRIEBS • Stellen Sie das Getriebe so ein, dass der interne Motorverbrauch seinen Nennwert erreicht. • Ist der Verbrauch niedriger als dieser Nennwert, ist der Luftstrom des Geräts zu niedrig. 1. -
Seite 13: Technische Merkmale
ACVIBA AUTONOME KOMPAKTE VERTIKALE LUFT-LUFT KLIMAGERÄTE MIT INVERTER TECHNISCHE MERKMALE INVERTER Serie LEISTUNGEN Kühlleistung (20 - 80 - 120 Hz) 4,0 - 13,8 - 18,5 5,2 - 17,7-23,9 6,5 - 22,0 - 28,3 Wärmekraft (20 - 80 - 120 Hz) 4,2 - 13,9 - 19,8 4,5 - 17,8 - 25,8 7,0 - 22,5 - 30,2... -
Seite 14: Abmessungen
ACVIBA AUTONOME KOMPAKTE VERTIKALE LUFT-LUFT KLIMAGERÄTE MIT INVERTER ABMESSUNGEN ► MODELLE 601 - 741 IOM_ACVIBA_601a901_207860_160900_DE... - Seite 15 ACVIBA AUTONOME KOMPAKTE VERTIKALE LUFT-LUFT KLIMAGERÄTE MIT INVERTER ABMESSUNGEN ► MODELL 901 IOM_ACVIBA_601a901_207860_160900_DE...
-
Seite 16: Ladung Des Kältemittels
ACVIBA AUTONOME KOMPAKTE VERTIKALE LUFT-LUFT KLIMAGERÄTE MIT INVERTER LADUNG DES KÄLTEMITTELS Verwenden Sie niemals Sauerstoff, um in einem Lecktest Druck herzustellen. Sauerstoff reagiert heftig mit dem Öl und kann zu Explosionen und Schäden, Verletzungen oder sogar zum Tod führen. • Wenn Kältemittel 410A hinzugefügt oder zurückgewonnen werden muss, muss dies in FLÜSSIGEM Zustand geschehen. Wenn Kältemittel in Form von Gas oder Dampf eingefüllt wird, kommt es zu einem falschen Mischverhältnis. -
Seite 17: Wartung
ACVIBA AUTONOME KOMPAKTE VERTIKALE LUFT-LUFT KLIMAGERÄTE MIT INVERTER WARTUNG Vor jedem Service oder jeder Wartung des Geräts ist es zwingend erforderlich, den Hauptschalter der Anlage auszuschalten und zu sperren, um zu verhindern, dass andere Personen als der Techniker das Gerät einschalten und Verletzungen verursachen können. -
Seite 18: Option Free-Cooling
ACVIBA AUTONOME KOMPAKTE VERTIKALE LUFT-LUFT KLIMAGERÄTE MIT INVERTER ANLAGE: SICHERHEITSDATENBLATT R410A Ursachen Sicherheitsdaten: R410A Toxizität Gering Kontakt mit der Haut Flüssigkeitsspritzer können Erfrierungen verursachen. Es ist unwahrscheinlich, dass eine Absorption durch die Haut gefährlich ist. Es können leichte Reizungen auftreten und die Flüssigkeit hat eine entfettende Wirkung. Die betroffenen Bereiche mit Wasser auftauen. - Seite 19 ACVIBA AUTONOME KOMPAKTE VERTIKALE LUFT-LUFT KLIMAGERÄTE MIT INVERTER R410A: Halogensäuren, die durch thermische Zersetzung oder Hydrolyse gebildet Schädliche Zersetzungsprodukte wurden. IOM_ACVIBA_601a901_207860_160900_DE...
- Seite 20 ACVIBA AUTONOME KOMPAKTE VERTIKALE LUFT-LUFT KLIMAGERÄTE MIT INVERTER Allgemeine Vorsichtsmaßnahmen Das Einatmen von hohen Konzentrationen Dampf vermeiden. Die Konzentrationen in der Luft müssen minimiert werden und so niedrig wie möglich gehalten werden, unter dem Grenzwert für berufliche Exposition. Dampf ist schwerer als Luft und sammelt sich in geschlossenen Räumen in geringen Mengen an.
- Seite 21 HIPLUS AIRE ACONDICIONADO S.L. Masia Torrents, 2 Tel. +34 938 934 912 Fax. +34 938 939 615 08800 Vilanova i la Geltrú Barcelona, Spain www.hitecsa.com Wir behalten uns das Recht vor, ohne vorherige Ankündigung Änderungen vorzunehmen.
