2 Installation MT iQ Basic
Zur Installation entfernen
Sie bitte alle Kabel von
der Pol-Klemme des Plus-
Pols Ihrer Batterie.

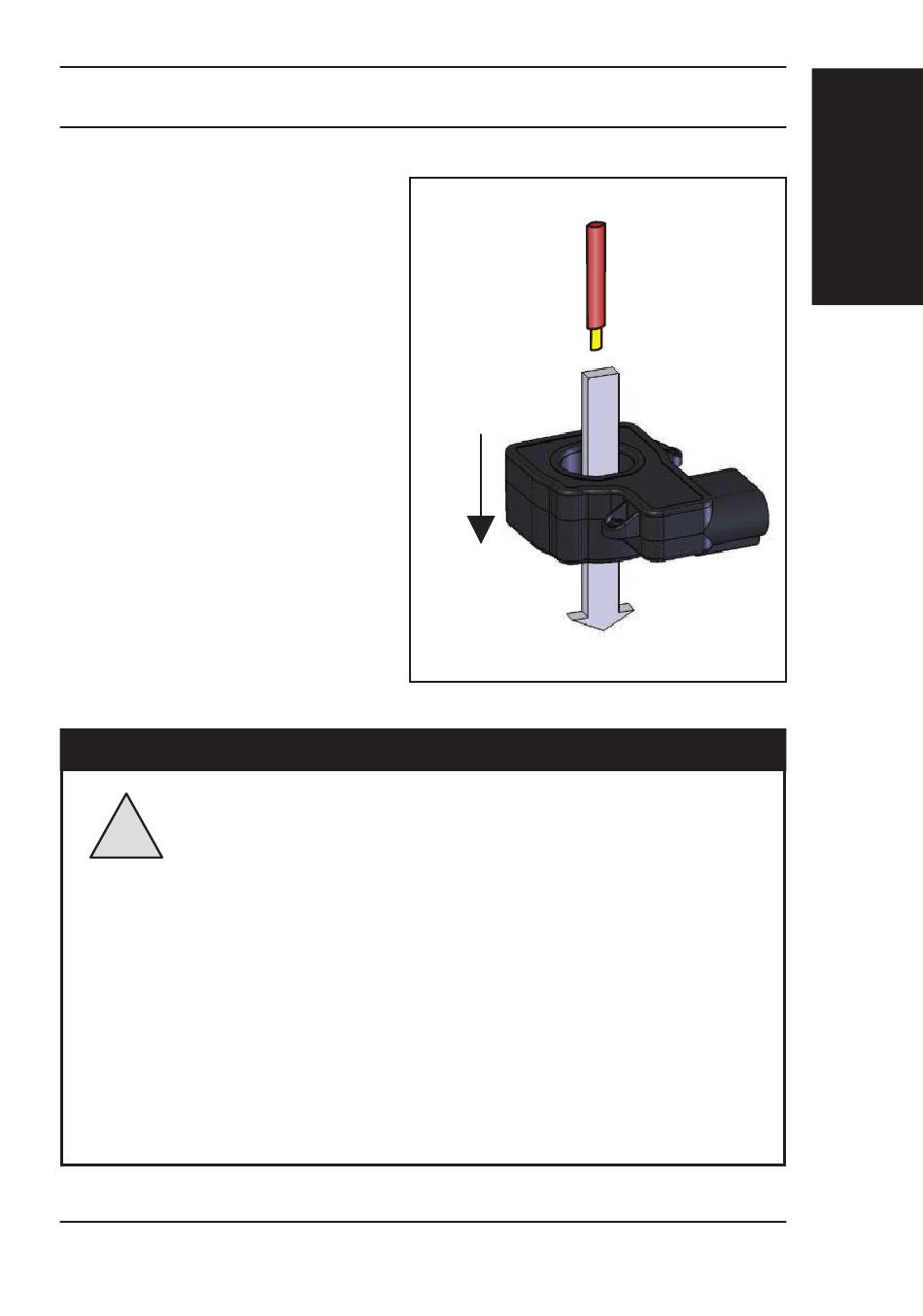

Die Kabel durch die Öff-
nung des Strom-Sensors
führen. Diesen exakt wie
in der Abbildung rechts
montieren. Alternativ kann
der Messgeber auch am
Masseanschluss der Bat-
terie erfolgen, dann Lage
des Sensors drehen. Nun
wieder Kabel mit der Pol-
klemme verbinden.
Alle ankommenden bzw. abgehenden Leitun-
! !
gen vom Batteriepol müssen durch den Sensor
geführt werden. Dies gilt auch wenn mehrere
Bordbatterien parallel verschaltet sind. Füh-
ren Sie immer alle Leitungen durch den Sensor.
Unter Umständen ist es hilfreich, die diversen
Leitungen auf einen Stützpunkt zu führen und
mit einem gemeinsamen Kabel geeigneten
Querschnitts durch den Sensor auf den Batte-
riepol zu gehen.
BÜTTNER ELEKTRONIK – MT iQ Basic
+
Wichtig!
Pro
Pro
DE
9
