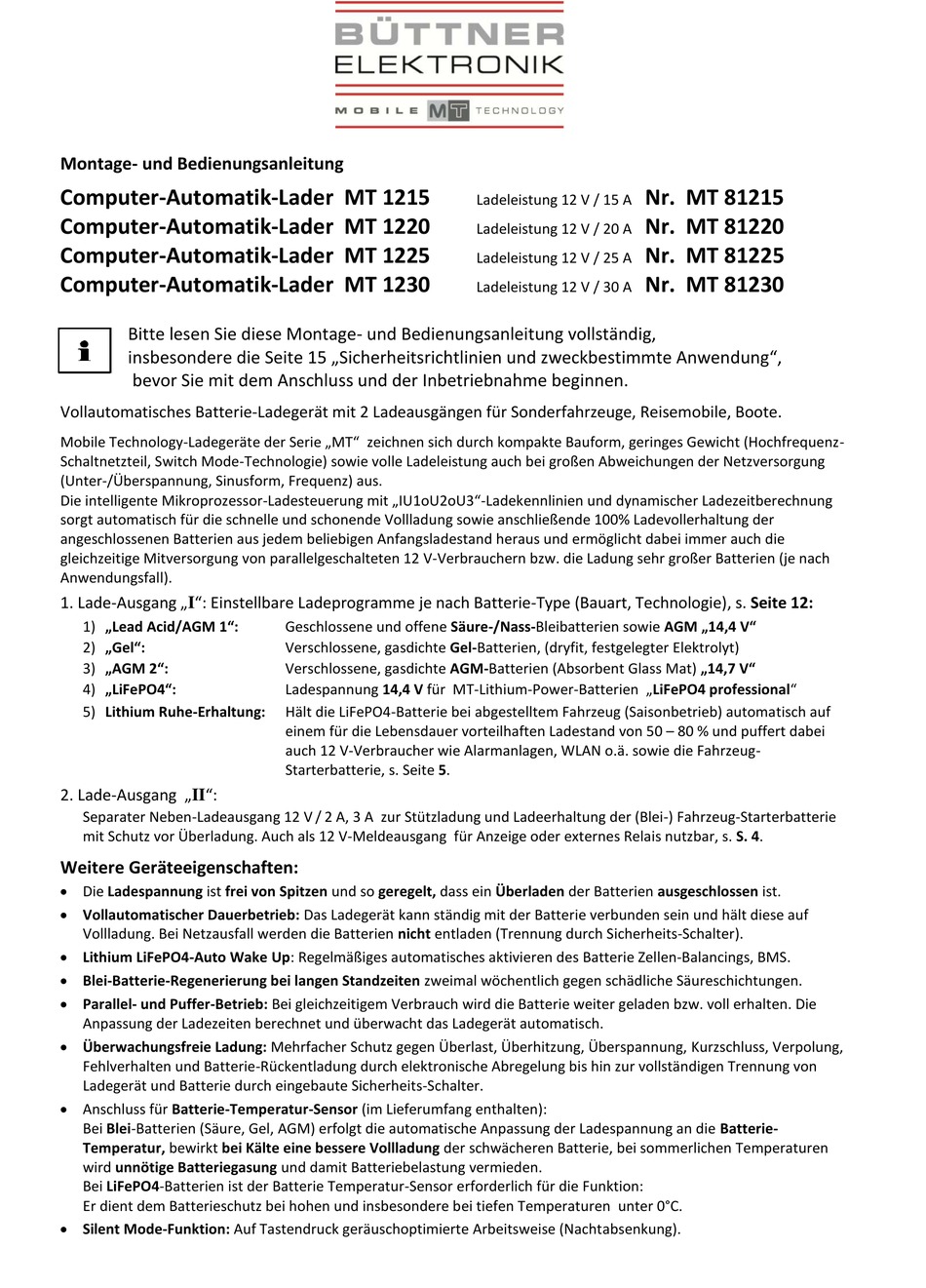

Montage- und Bedienungsanleitung

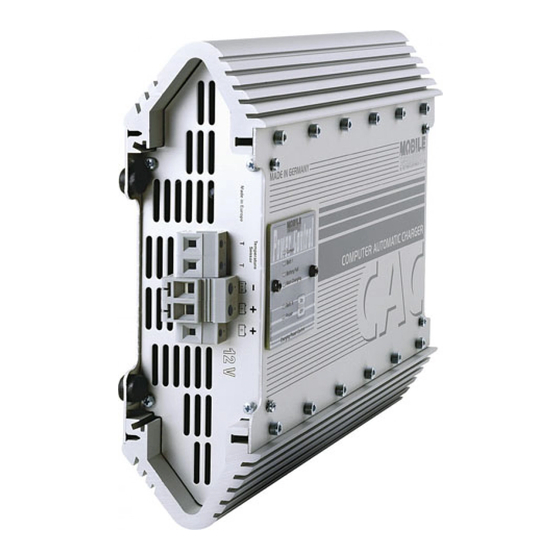

Computer-Automatik-Lader MT 1215
Computer-Automatik-Lader MT 1220
Computer-Automatik-Lader MT 1225
Computer-Automatik-Lader MT 1230
Bitte lesen Sie diese Montage- und Bedienungsanleitung vollständig,
insbesondere die Seite 15 „Sicherheitsrichtlinien und zweckbestimmte Anwendung",
bevor Sie mit dem Anschluss und der Inbetriebnahme beginnen.
Vollautomatisches Batterie-Ladegerät mit 2 Ladeausgängen für Sonderfahrzeuge, Reisemobile, Boote.
Mobile Technology-Ladegeräte der Serie „MT" zeichnen sich durch kompakte Bauform, geringes Gewicht (Hochfrequenz-
Schaltnetzteil, Switch Mode-Technologie) sowie volle Ladeleistung auch bei großen Abweichungen der Netzversorgung
(Unter-/Überspannung, Sinusform, Frequenz) aus.
Die intelligente Mikroprozessor-Ladesteuerung mit „IU1oU2oU3"-Ladekennlinien und dynamischer Ladezeitberechnung
sorgt automatisch für die schnelle und schonende Vollladung sowie anschließende 100% Ladevollerhaltung der
angeschlossenen Batterien aus jedem beliebigen Anfangsladestand heraus und ermöglicht dabei immer auch die
gleichzeitige Mitversorgung von parallelgeschalteten 12 V-Verbrauchern bzw. die Ladung sehr großer Batterien (je nach
Anwendungsfall).
1. Lade-Ausgang „I": Einstellbare Ladeprogramme je nach Batterie-Type (Bauart, Technologie), s. Seite 12:
1) „Lead Acid/AGM 1":
2) „Gel":
3) „AGM 2":
4) „LiFePO4":
5) Lithium Ruhe-Erhaltung:
2. Lade-Ausgang „II":
Separater Neben-Ladeausgang 12 V / 2 A, 3 A zur Stützladung und Ladeerhaltung der (Blei-) Fahrzeug-Starterbatterie
mit Schutz vor Überladung. Auch als 12 V-Meldeausgang für Anzeige oder externes Relais nutzbar, s. S. 4.
Weitere Geräteeigenschaften:
 Die Ladespannung ist frei von Spitzen und so geregelt, dass ein Überladen der Batterien ausgeschlossen ist.
 Vollautomatischer Dauerbetrieb: Das Ladegerät kann ständig mit der Batterie verbunden sein und hält diese auf
Vollladung. Bei Netzausfall werden die Batterien nicht entladen (Trennung durch Sicherheits-Schalter).
 Lithium LiFePO4-Auto Wake Up: Regelmäßiges automatisches aktivieren des Batterie Zellen-Balancings, BMS.
 Blei-Batterie-Regenerierung bei langen Standzeiten zweimal wöchentlich gegen schädliche Säureschichtungen.
 Parallel- und Puffer-Betrieb: Bei gleichzeitigem Verbrauch wird die Batterie weiter geladen bzw. voll erhalten. Die
Anpassung der Ladezeiten berechnet und überwacht das Ladegerät automatisch.
 Überwachungsfreie Ladung: Mehrfacher Schutz gegen Überlast, Überhitzung, Überspannung, Kurzschluss, Verpolung,
Fehlverhalten und Batterie-Rückentladung durch elektronische Abregelung bis hin zur vollständigen Trennung von
Ladegerät und Batterie durch eingebaute Sicherheits-Schalter.
 Anschluss für Batterie-Temperatur-Sensor (im Lieferumfang enthalten):
Bei Blei-Batterien (Säure, Gel, AGM) erfolgt die automatische Anpassung der Ladespannung an die Batterie-
Temperatur, bewirkt bei Kälte eine bessere Vollladung der schwächeren Batterie, bei sommerlichen Temperaturen
wird unnötige Batteriegasung und damit Batteriebelastung vermieden.
Bei LiFePO4-Batterien ist der Batterie Temperatur-Sensor erforderlich für die Funktion:
Er dient dem Batterieschutz bei hohen und insbesondere bei tiefen Temperaturen unter 0°C.
 Silent Mode-Funktion: Auf Tastendruck geräuschoptimierte Arbeitsweise (Nachtabsenkung).
Geschlossene und offene Säure-/Nass-Bleibatterien sowie AGM „14,4 V"
Verschlossene, gasdichte Gel-Batterien, (dryfit, festgelegter Elektrolyt)
Verschlossene, gasdichte AGM-Batterien (Absorbent Glass Mat) „14,7 V"
Ladespannung 14,4 V für MT-Lithium-Power-Batterien „LiFePO4 professional"
Hält die LiFePO4-Batterie bei abgestelltem Fahrzeug (Saisonbetrieb) automatisch auf
einem für die Lebensdauer vorteilhaften Ladestand von 50 – 80 % und puffert dabei
auch 12 V-Verbraucher wie Alarmanlagen, WLAN o.ä. sowie die Fahrzeug-
Starterbatterie, s. Seite 5.
Ladeleistung 12 V / 15 A
Ladeleistung 12 V / 20 A
Ladeleistung 12 V / 25 A
Ladeleistung 12 V / 30 A
Nr. MT 81215
Nr. MT 81220
Nr. MT 81225
Nr. MT 81230
