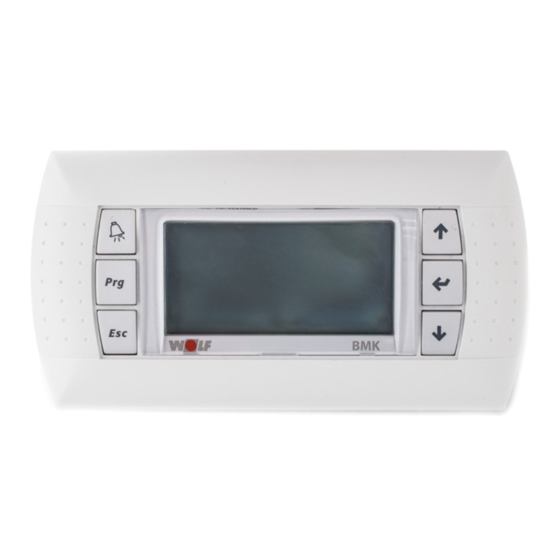

Wolf WRS-K Konfigurationsassistent
Vorschau ausblenden
Andere Handbücher für WRS-K:
- Montage- und bedienungsanleitung (76 Seiten) ,
- Betriebsanleitung (68 Seiten) ,
- Montageanleitung für den fachhandwerker (56 Seiten)
Verwandte Anleitungen für Wolf WRS-K
Inhaltszusammenfassung für Wolf WRS-K
- Seite 1 Konfigurationsassistent WRS-K (Original) deutsch | Änderungen vorbehalten! 3062864_201811...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Installation / Inbetriebnahme / Bedienübersicht........3 Nachkonfiguration Luftqualität / CO2- Fühler ........4 Nachkonfiguration Fernbedienung ............5 Nachkonfiguration LON- / BacNet- / ModBus- / Ethernet- / KNX- Schnittstelle / Link Pro .................6 Nachkonfiguration Filtervortrockner.............7 Nachkonfiguration Hygrostat ...............8 Nachkonfiguration Raumtemperatursensor .........9 Nachkonfiguration Touchpanel ............10 Konfigurations-/ Parameter Tabelle ........... -
Seite 3: Installation / Inbetriebnahme / Bedienübersicht
- DIN VDE 0100 Bestimmungen für das Errichten von Starkstromanlagen bis 1000V - DIN VDE 0105-100 Betrieb von elektrischen Anlagen - Es dürfen nur original Wolf-Zubehörteile verwendet werden (E-Register, Kondensatpumpe, Stellantriebe usw.) ansonsten kann die Fa. Wolf keine Gewährleistung übernehmen. -
Seite 4: Nachkonfiguration Luftqualität / Co2- Fühler
Nachkonfiguration Luftqualität / CO2- Fühler 2. Zur Nachkonfiguration eines Luftqualitäts- / CO2-Fühlers wie folgt vorgehen. Konfiguration Schritt 1 Aktivierung Schritt 2 Fachmannmenue 11.4°C 18.5°C Feuchteregelung 21.0 Vereisungsschutz sonstige... 20.03.09 11:02 PRG BETRIEBSDATEN ON/OFF Esc ABBRUCH SPEICHERN WERT ESC MENUE SOLLWERT “sonstige...“... -
Seite 5: Nachkonfiguration Fernbedienung
Nachkonfiguration Fernbedienung 3. Zur Nachkonfiguration einer Fernbedienung wie folgt vorgehen. Fachmannmenue 11.4°C 18.5°C Feuchteregelung 21.0 Vereisungsschutz sonstige... 20.03.09 11:02 PRG BETRIEBSDATEN ON/OFF Esc ABBRUCH SPEICHERN WERT ESC MENUE SOLLWERT “sonstige...“ auswählen und mit Taste drücken Enter bestätigen Hauptmenue Sonstiges... Anzeigen Fernbedienung Zeitfunktionen vorhanden? -
Seite 6: Nachkonfiguration Lon- / Bacnet- / Modbus- / Ethernet- / Knx-Schnittstelle / Link Pro
Nachkonfiguration LON- / BacNet- / ModBus- / Ethernet- / KNX-Schnittstelle / Link Pro 4. Zur Nachkonfiguration einer LON- / BacNet- / ModBus- / Ethernet- / KNX-Schnittstelle / Link Pro (Wolf Portal) wie folgt vorgehen. Fachmannmenue 11.4°C 18.5°C Feuchteregelung 21.0 Vereisungsschutz sonstige... -
Seite 7: Nachkonfiguration Filtervortrockner
Nachkonfiguration Filtervortrockner 5. Zur Nachkonfiguration eines Filtervortrockners wie folgt vorgehen. (nur evo-Baureihe) Fachmannmenue 11.4°C 18.5°C Feuchteregelung 21.0 Vereisungsschutz sonstige... 20.03.09 11:02 PRG BETRIEBSDATEN ON/OFF Esc ABBRUCH SPEICHERN WERT ESC MENUE SOLLWERT “sonstige...“ auswählen und mit Taste drücken Enter bestätigen Hauptmenue Sonstiges... -
Seite 8: Nachkonfiguration Hygrostat
Nachkonfiguration Hygrostat 6. Zur Nachkonfiguration eines Hygrostaten wie folgt vorgehen. Fachmannmenue 11.4°C 18.5°C Feuchteregelung 21.0 Vereisungsschutz sonstige... 20.03.09 11:02 PRG BETRIEBSDATEN ON/OFF Esc ABBRUCH SPEICHERN WERT ESC MENUE SOLLWERT “sonstige...“ auswählen und mit Taste drücken Enter bestätigen Hauptmenue Sonstiges... Hygrostat Anzeigen vorhanden? >Nein... -
Seite 9: Nachkonfiguration Raumtemperatursensor
Nachkonfiguration Raumtemperatur- sensor 7. Zur Nachkonfiguration eines Raumtemperatursensors wie folgt vorgehen. Fachmannmenue 11.4°C 18.5°C Feuchteregelung 21.0 Vereisungsschutz sonstige... 20.03.09 11:02 PRG BETRIEBSDATEN ON/OFF Esc ABBRUCH SPEICHERN WERT ESC MENUE SOLLWERT “sonstige...“ auswählen und mit Taste drücken Enter bestätigen Hauptmenue Sonstiges... Raumtemperatursensor Anzeigen vorhanden? -
Seite 10: Nachkonfiguration Touchpanel
Nachkonfiguration Touchpanel 8. Zur Nachkonfiguration eines Touchpanels wie folgt vorgehen. Fachmann - Menue 11.4°C 18.5°C Feuchteregelung 21.0 Vereisungsschutz sonstige... 20.03.09 11:02 PRG BETRIEBSDATEN ON/OFF Esc ABBRUCH SPEICHERN WERT ESC MENUE SOLLWERT “sonstige...“ auswählen und mit Taste drücken Enter bestätigen Hauptmenue Sonstiges... -
Seite 11: Konfigurations-/ Parameter Tabelle
Konfigurations-/ Parameter Tabelle Zur Nachkonfiguration einer Druck-/ Volumenstromregelung oder einer Kühlfunktion oder Änderung der Art der Filterüberwa- chung (Drucksensor oder Druckschalter) ist im 1. Schritt eine Neukonfiguration des Reglers auszuwählen / durchzuführen. Achtung: Die komplette Anlagenkonfiguration wird gelöscht und muss neu eingestellt werden! Schreiben Sie sich deshalb alle Parameter auf, die Sie abweichend von der Werkseinstellung verändert haben. -
Seite 12: Nachkonfiguration Volumenstrom- /Druckregelung / Kühlfunktion / Filter
Nachkonfiguration Volumenstrom- / Druckregelung / Kühlfunktion / Filter 9. Zur Nachkonfiguration einer Volumenstrom- / Druckregelung oder einer Kühlfunktion oder Änderung der Art der Filterüberwachung (Drucksensor oder Druckschalter) ist im 1. Schritt eine Neukonfiguration des Reglers auszuwählen / durchzuführen. Achtung: Die komplette Anlagenkonfiguration wird gelöscht und muss neu eingestellt werden! Fachmannmenü... -
Seite 13: Neukonfiguration Regler
Neukonfiguration Regler 10. Zur individuellen Anpassung der Regelung muss die Anlagenkonfiguration abgearbeitet werden! Speicher wird neu beschrieben..bitte warten Die Bedienung (Auswahl) erfolgt grund- sätzlich mit den Pfeiltasten ausgewählte Funktion wird mit Enter bestätigt, danach wird automatisch das nächste Menü geöffnet. Mit der Taste kann bei Fehleinstellun- gen ein Menü... - Seite 14 Neukonfiguration Regler Konfiguration Werkseinstellung Kundeneinstellung Anlagenart: Zu- und Abluftanlage Bitte wählen Esc ABBRUCH SPEICHERN WERT Auswahl „Anlagenart“: Zuluftanlage Zu- und Abluftanlage Konfiguration Werkseinstellung Kundeneinstellung Ventilator: Stufenlos Bitte auswählen Esc ABBRUCH SPEICHERN WERT relevante Auswahl „Ventilator“ für die Je nach Auswahl Druckregelung oder Volumenstromrege- C-Baureihen: lung müssen die Einstellungen wie unter Schritt 2 Stufenlos...
- Seite 15 Neukonfiguration Regler Konfiguration Werkseinstellung Kundeneinstellung Luftklappen Außen- / Fortluftklappen Bitte auswählen Esc ABBRUCH SPEICHERN WERT relevante Auswahl „Luftklappen“ für die C-Baureihen: Außen- / Fortluftklappen Außen- / Abluftklappen Boost-Klappensystem Konfiguration Werkseinstellung Kundeneinstellung WRG: CKL-evo / CKL / CFL CRL -evo / CRL Bitte auswählen Esc ABBRUCH SPEICHERN...
- Seite 16 Neukonfiguration Regler Filterauswahl für die evo-Baureihen Je nach Auftrag wird für die Filterüberwachung ein analoger Sensor (0-10V) oder eine digitale Überwachung (Schaltkontakt) verwendet. Dementsprechend muss die richtige Einstellung vorgenommen werden. Werden zur Filterüberwachung Sensoren verwendet, muss bei der Auswahl „Filter mit Druckschalter“ „Kein Filter“ ausgewält werden. digitaler Schaltkontakt Konfiguration Werkseinstellung...
- Seite 17 Neukonfiguration Regler Konfiguration Werkseinstellung Kundeneinstellung ext. Anf.: keine vorhanden Bitte auswählen Esc ABBRUCH SPEICHERN WERT Auswahl „externe Anlagen Anforde- rung“ Keine vorhanden Fern Ein-/Ausschalten Fern Stufenschaltung Konfiguration Werkseinstellung Kundeneinstellung Fernbedien. keine vorhanden Bitte auswählen Esc ABBRUCH SPEICHERN WERT Auswahl „Fernbedienung“ Keine vorhanden Fernbedienung Konfiguration...
-
Seite 18: Vorkonfiguration Abgeschlossen
Anlagenkonfiguration abfragen Konfiguration Vorkonfiguration abge- schlossen Anschließend wird die vorgewählte Konfiguration in der Über- sicht dargestellt. Veränderungen können nicht vorgenommen werden Weiter mit Enter Übersichtsdarstellung der voreingestellten Konfiguration Konfiguration Zu-/ Abluftanlage mit stufenlosem Ventilator Pumpen-Warmwasser Register Kein Kühlregister Aussen-/ Fortluftklappe Weiter mit Enter weiter mit Konfiguration... -
Seite 19: Einstellungen Für Druckregelung Oder Volumenstromregelung
Einstellungen für Druckregelung oder Volumenstromregelung Folgende Einstellungen sind vor Ort für die Druckregelung vorzunehmen Schritt 2 Anzahl der Drucksensoren auswählen Grundmaske → → Auswahl Fachmann → Passwort 1234 eingeben → Auswahl Druck- Volumenstrom Druck- / Volumenstrom Werkseinstellung Kundeneinstellung Anzahl 2 Differenzdrucksensoren Bereich 1000 Anzahl... - Seite 20 Einstellungen für Druckregelung oder Volumenstromregelung Schritt 3 Sollwerte eingeben für Zeitbetrieb Grundmaske → → Auswahl Zeitfunktionen → Sollwerte → Auswahl Druckregelung Zuluft → Werte eingeben → Auswahl Druckregelung Abluft → Werte eingeben. Auswahl Druckregelung Zuluft → Werte eingeben Werkseinstellung Kundeneinstellung Sollwerte Zeitprogramm 750 Pa Druckregelung...
- Seite 21 Einstellungen für Druckregelung oder Volumenstromregelung Schritt 4 Sollwert für Stützbetrieb Heizen/ Kühlen Nachtlüftung und Stoßlüftung einstellen Grundmaske → → Auswahl Fachmann → Passwort 1234 eingeben → Auswahl Stützbetrieb → Auswahl Heizen Druck → Wert eingeben Stützbetrieb Werkseinstellung Kundeneinstellung 250 Pa Heizen oder Druck...
- Seite 22 Einstellungen für Druckregelung oder Volumenstromregelung Schritt 5 Sollwert eingeben für manuellen Betrieb Grundmaske → → Grundeinstellungen → Auswahl Zuluftventilatordruck manueller Betrieb → Wert einstellen Werkseinstellung Kundeneinstellung GRUNDEINSTELLUNG 250 Pa Zuluft Ventilatordruck Sollwert für manuellen Betrieb oder 250.0 Pa 1000 m³/h Esc ZURÜCK AUSWAHL ANZEIGE...
-
Seite 23: Notizen
Notizen 3062864_201811... - Seite 24 WOLF GmbH / Postfach 1380 / D-84048 Mainburg Tel. +49.0.87 51 74- 0 / Fax +49.0.87 51 74- 16 00 / www.WOLF.eu...
