Wolf BACnet-Pro WRS-K Betriebsanleitung
Verwandte Anleitungen für Wolf BACnet-Pro WRS-K
Inhaltszusammenfassung für Wolf BACnet-Pro WRS-K

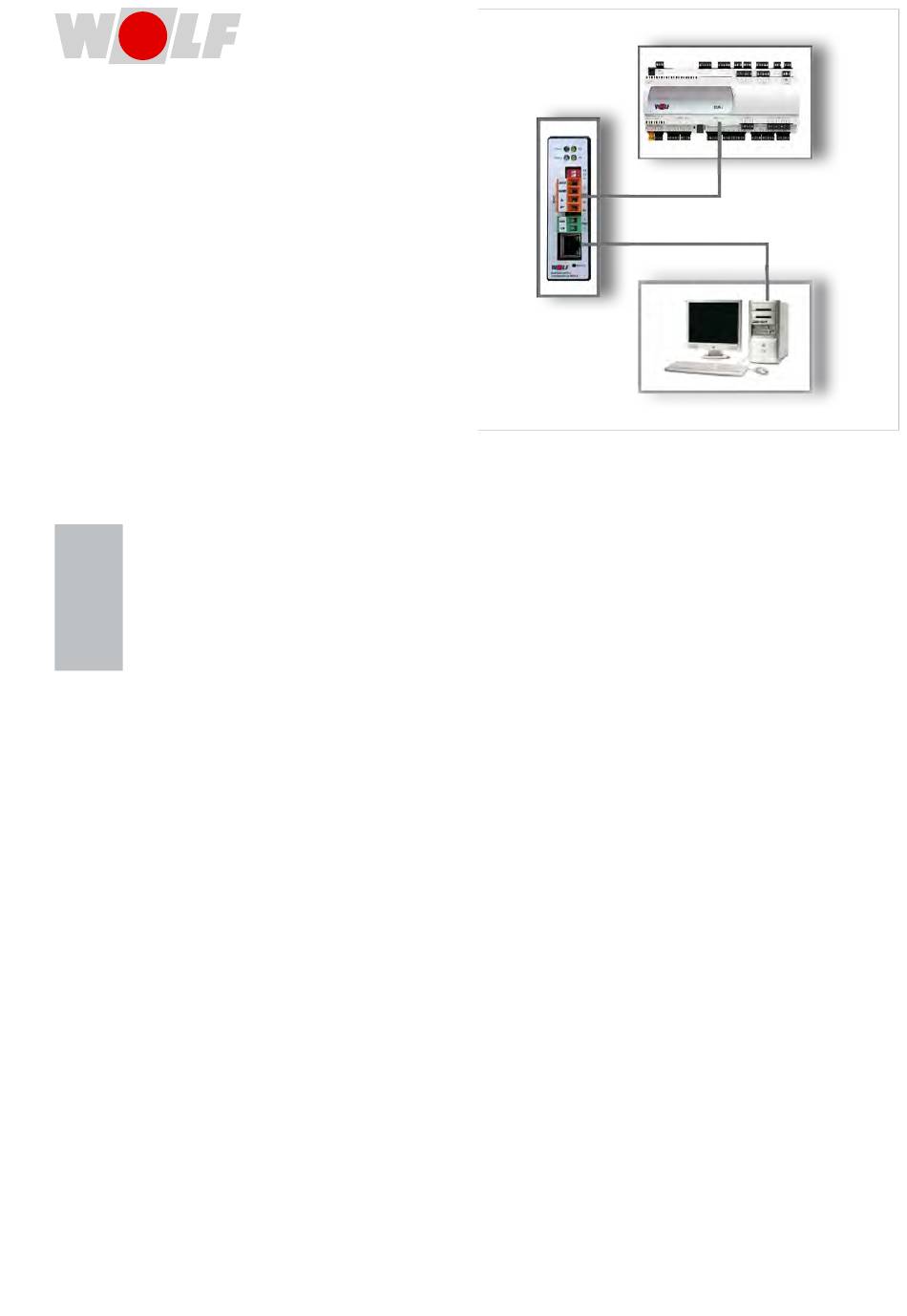

- Seite 1 Betriebsanleitung BACNET-PRO-SCHNITTSTELLE WRS-K (Original) Deutsch | Änderungen vorbehalten! 6661211 | 202403...
-
Seite 2: Inhaltsverzeichnis
Vorgabe der Außentemperatur über GLT ................... 25 7.2.7 Vorgabe der Raumtemperatur über GLT ..................26 7.2.8 GLT Vorgabe Heizen / Kühlen Change Over Register ............... 26 7.2.9 Fern-Alarmreset .......................... 26 8 Recycling und Entsorgung..........................27 9 Technische Daten............................. 28 2 | WOLF GmbH 6661211 | 202403... -
Seite 3: Zu Diesem Dokument
1. Zu diesem Dokument Zu diesem Dokument 1. Dieses Dokument vor Beginn der Arbeiten lesen. 2. Die Vorgaben in diesem Dokument einhalten. Bei Nichtbeachten erlischt der Gewährleistungsanspruch gegenüber der WOLF GmbH. Gültigkeit des Dokuments Dieses Dokument gilt für: BACnet-Pro-Schnittstelle für WRS-K. Mitgeltende Dokumente –... - Seite 4 Bedeutet, dass leichte bis mittelschwere Personenschäden auftre- ten können. HINWEIS Bedeutet, dass Sachschäden auftreten können. Aufbau von Warnhinweisen Warnhinweise sind nach folgendem Prinzip aufgebaut: SIGNALWORT Art und Quelle der Gefahr Erläuterung der Gefahr. ► Handlungsanweisung zur Abwendung der Gefahr. 4 | WOLF GmbH 6661211 | 202403...
-
Seite 5: Sicherheit
Die Installation und Inbetriebnahme darf lt. DIN EN 50110-1 nur von Elektrofachkräften unter Beachtung von: – Richtlinie 2014/30/EU EMV Elektromagnetische Verträglichkeit – Richtlinie 2014/35/EU Niederspannung – Richtlinie 2011/65/EU RoHS Beschränkung der Verwendung bestimmter gefährli- cher Stoffe in Elektro- und Elektronikgeräten durchgeführt werden. 6661211 | 202403 WOLF GmbH | 5... -
Seite 6: Produktbeschreibung

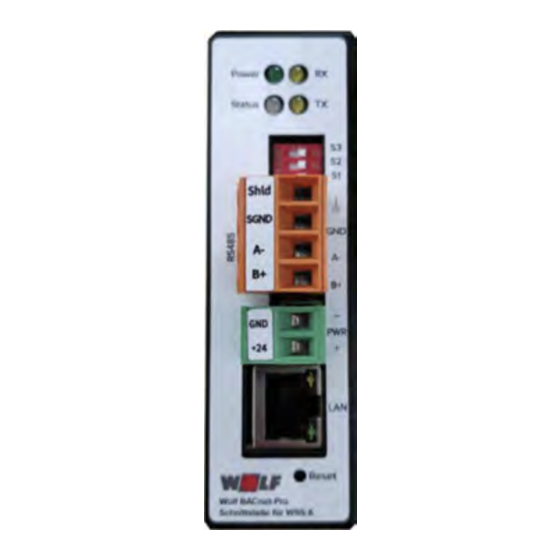

„BMS card“ oder „BMS2“ 24V AC/DC BACnet Bedienungselemente, Betriebsarten 3.3.1 LED-Anzeigen Power Geeignete Betriebsspannung liegt an. Blinkt bei Daten empfangen. Blinkt bei Daten senden. Status: Mutlticolor LED Orange für ca. 8 Sek.: Systeminitialisierung nach Einschalten. 6 | WOLF GmbH 6661211 | 202403... -
Seite 7: Dip-Schalter
Abhängig von der Betätigungsdauer, werden folgende Änderungen ausgeführt. Nach 1 Sekunde: Neustart (Status-LED blinkt grün/schnell) Nach 5 Sekunde: Die IP‑Adresse wird bis zum nächsten Neustart auf 169.254.0.1 (default) gesetzt, (Status-LED blinkt gelb/ schnell). 6661211 | 202403 WOLF GmbH | 7... -
Seite 8: Lieferumfang
4. Lieferumfang BACnet-Pro WRS-K Lieferumfang 1 BACnet-Pro-Schnittstelle 2 Netzwerkkabel mit gewinkeltem Stecker 3 Bei externer Ausführung, einbaut in Klemm- kasten 8 | WOLF GmbH 6661211 | 202403... -
Seite 9: Installation
Anschlusskasten eingebaut und gemäß Schaltplan angeschlossen werden. Bei externer Ausführung im Klemmkasten (erforderlich bei CFL) ist dieser an einem geeigneten Ort zu montieren und die Verdrahtung bauseits, gemäß Schaltplan, herzustellen. 6661211 | 202403 WOLF GmbH | 9... -
Seite 10: Inbetriebnahme
Das voreingestellte Passwort kann durch einen Hardware Reset wiederhergestellt werden. 1. Zur ersten Anmeldung am Webserver den Benutzernamen und das voreingestellte Passwort einge- ben. 2. Das Passwort nach der Anmeldung unter dem Menüpunkt ALLGEMEIN / BENUTZER /… ändern. 10 | WOLF GmbH 6661211 | 202403... -
Seite 11: Netzwerkeinstellungen
BACnet-Pro WRS-K 6. Inbetriebnahme Netzwerkeinstellungen 1. Im linken Auswahlfenster auf „IP‑Netzwerk“ klicken. ð Die Netzwerk-Einstellungen des Gateways werden angezeigt: 6661211 | 202403 WOLF GmbH | 11... - Seite 12 6. Inbetriebnahme BACnet-Pro WRS-K 2. Die gewünschte IP‑Adresse einstellen und durch „Speichern“ bestätigen. 3. Die BACnet-Pro‑Schnittstelle (Netz‑Aus/Netz‑Ein) neu starten. ð Die Konfiguration ist abgeschlossen. ð Die IP-Adresse wurde übernommen. 12 | WOLF GmbH 6661211 | 202403...
-
Seite 13: Schnittstellenbeschreibung
7. Schnittstellenbeschreibung Schnittstellenbeschreibung Über die BACnet-Pro‑Schnittstelle ist ein schreibender und ein lesender Zugriff auf die Klimaregelung möglich. Das zugehörige EDE‑file kann unter www.wolf.eu heruntergeladen werden. Lesender Zugriff Es stehen die folgenden Daten zum lesenden Zugriff (read only) zur Verfügung: 7.1.1... - Seite 14 Celsius Aktueller Sollwert Temperatur Analog Input Setpoint_Temperature Degrees- Celsius Aktueller Sollwert Frischluftanteil Analog Input Setpoint_Fresh_Air Percent Aktueller Sollwert Drehzahl Zulüf- Analog Input Setpoint_Speed_SUP_Fan Percent Aktueller Sollwert Drehzahl Ablüf- Analog Input Setpoint_Speed_ETA_ Fan Percent 14 | WOLF GmbH 6661211 | 202403...
- Seite 15 Aktueller Sollwert Druck Abluft Analog Input 1009 Setpoint_Pressure_ETA_ Air Pascals aktueller Sollwert Volumenstrom Analog Input 1010 Setpoint_Volume_SUP_ Air Cubic-Me- Zuluf * ters-Per- Hour aktueller Sollwert Volumenstrom Analog Input 1011 Setpoint_Volume_ETA_ Air Cubic-Me- Abluft * ters-Per- Hour 6661211 | 202403 WOLF GmbH | 15...
- Seite 16 (Setpoint_Fan_Stage) Ventilatoren Ein Betriebsart Manueller Betrieb (Operation Mode) Wochenprogramm GLT-Betrieb Anlagenstatus Standby (StatusAHU) Betriebsbereit Betriebsstatus Anlage nicht in Betrieb (Status Operation) Anlage in Betrieb Betriebsart Wärmepumpe keine Freigabe (Heatpump_Mode) Freigabe Heizen Freigabe Kühlen 16 | WOLF GmbH 6661211 | 202403...
-
Seite 17: Sonderbetriebsarten
Binary Input Special_Defrost_HP Frostschutzfunktion Binary Input Special_Frost vorhanden ab WRS-K Softwareversion 5.4.000 vorhanden ab WRS-K Softwareversion 5.6.000 Codierung Wert Bedeutung Sonderbetriebsart nicht aktiv Sonderbetriebsart aktiv INFO Es können mehrere Sonderbetriebsarten gleichzeitig aktiv sein. 6661211 | 202403 WOLF GmbH | 17... -
Seite 18: Alarme
Störung Wärmerückgewinnung Binary Input Alarm_HR Wartungsmeldung Befeuchter Binary Input Alarm_Service_Humi Störung Befeuchter Binary Input Alarm_Humi Externe Störung Binary Input Alarm_Extern Rauchmelder ausgelöst Binary Input Alarm_SmokeAlarm Sollwertgeber nicht oder fehlerhaft Binary Input Alarm_Setpoint_Device verbunden 18 | WOLF GmbH 6661211 | 202403... - Seite 19 Binary Input Alarm_HP Störung Pumpe Nachheizregister Binary Input Alarm_Pump_Reheating Frostschutzthermostat Nachheizre- Binary Input Alarm_Frost_Reheating gister ausgelöst Datenbusstörung Kälteregler Binary Input Alarm_pLAN_Chiller KVS-Regelung ausgeschaltet Binary Input Alarm_kvs (Standby) GLT-Außentemperatur nicht plausi- Binary Input Alarm_Temp_out_glt 6661211 | 202403 WOLF GmbH | 19...
- Seite 20 WRS-K Softwareversion 5.8.000 Codierung Wert Bedeutung Alarm nicht aktiv Alarm aktiv INFO Es können mehrere Alarme gleichzeitig aktiv sein. Ein Alarm bleibt solange aktiv, bis er am Bedienmodul BMK quittiert wurde. 20 | WOLF GmbH 6661211 | 202403...
-
Seite 21: Schreibender Zugriff
Analog Output Setpoint_Humidi- Percent- von GLT ty_BMS Relative- Humidity Sollwert absolute Feuchte Analog Output Setpoint_Humidi- Grams- von GLT ty_Abs_ BMS Of-Water- Per- Kilo- gram-Dry- Offset Sollwert Temperatur Analog Offset_Tempera- Delta-De- ture_BMS grees- Kelvin 6661211 | 202403 WOLF GmbH | 21... - Seite 22 * tatsächlicher Wert = übertragener Wert mal 10 ** muss in der Fachmann-Ebene freigegeben werden (ausschließlich bei den Baureihen CGL2 edu und CFL edu möglich) vorhanden ab WRS-K Softwareversion 5.6.000 vorhanden ab WRS-K Softwareversion 5.7.000 vorhanden ab WRS-K Softwareversion 5.8.000 22 | WOLF GmbH 6661211 | 202403...
-
Seite 23: Betriebsart
– Offset_Pressure_ETA_ BMS (Anpassung Sollwert Druck Abluft) – Offset_Volume_SUP_ BMS (Anpassung Sollwert Volumenstrom Zuluft) – Offset_Volume_ETA_ BMS (Anpassung Sollwert Volumenstrom Abluft) – Offset_Humidity_BMS (Anpassung Sollwert Feuchte relativ) – Offset_Humidity_Abs_BMS (Anpassung Sollwert Feuchte absolut) – Operation_Mode (Betriebsart) 6661211 | 202403 WOLF GmbH | 23... -
Seite 24: Glt-Betrieb
Bei GLT‑Betrieb werden sämtliche Sollwerte über die BACnet‑Schnittstelle vorgegeben. Das Ein- und Ausschalten der Anlage erfolgt ebenfalls über die BACnet‑Schnittstelle. Folgende Objekte sind wirksam: – Setpoint_Temperature_BMS (Temperatur-Sollwert) – Setpoint_Speed_SUP_BMS (Sollwert Drehzahl Zulüfter) – Setpoint_Speed_ETA_BMS (Sollwert Drehzahl Ablüfter) – Setpoint_Fresh_Air_BMS (Sollwert Frischluftanteil) 24 | WOLF GmbH 6661211 | 202403... -
Seite 25: Leistungsbegrenzung E-Heizregister
Der gesendete Wert wird auf Plausibilität geprüft. D.h. ist der Wert außerhalb dem Wertebe- reich von -50 °C und 60 °C oder ändert sich der Wert nicht mindestens um 0,1 K innerhalb von 24 Std., wird ein Alarm generiert. 6661211 | 202403 WOLF GmbH | 25... -
Seite 26: Vorgabe Der Raumtemperatur Über Glt
Heiz- oder Kühlmedium am Register anliegt. 7.2.9 Fern-Alarmreset Ist die Option Fern-Alarmreset über das Fachmannmenü freigegeben, kann über die BACnet- Pro‑Schnittstelle ein Alarmreset durchgeführt werden (Alarm_Reset_BMS). INFO Ausschließlich bei den Baureihen CGL 2 edu und CFL edu einstellbar. 26 | WOLF GmbH 6661211 | 202403... -
Seite 27: Recycling Und Entsorgung
Grundmaterialen bei möglichst geringer Umweltbelastung zu erreichen. 1. Verpackungen aus Karton, recycelbaren Kunststoffen und Füllmaterialien aus Kunststoff umweltge- recht über entsprechende Recycling-Systeme oder Wertstoffhöfe entsorgen. 2. Jeweilige landesspezifische oder örtliche Vorschriften beachten. 6661211 | 202403 WOLF GmbH | 27... -
Seite 28: Technische Daten
9. Technische Daten BACnet-Pro WRS-K Technische Daten Betriebstemperatur 0 °C - 45 °C Relative Feuchte 20 - 80 % r.H. nicht kondensierend Spannungsversorgung 12 V - 24 V AC/DC Abmessungen Höhe: 70mm Breite: 31mm Tiefe: 100mm RJ45 10/100 Mbit Ethernet 28 | WOLF GmbH 6661211 | 202403... - Seite 29 BACnet-Pro WRS-K Notizen 6661211 | 202403 WOLF GmbH | 29...
- Seite 30 BACnet-Pro WRS-K 30 | WOLF GmbH 6661211 | 202403...
- Seite 31 BACnet-Pro WRS-K 6661211 | 202403 WOLF GmbH | 31...
- Seite 32 WOLF GmbH | Postfach 1380 | 84048 Mainburg | Deutschland Tel. +49 8751 74-0 | www.wolf.eu Anregungen und Korrekturhinweise gerne an feedback@wolf.eu...
