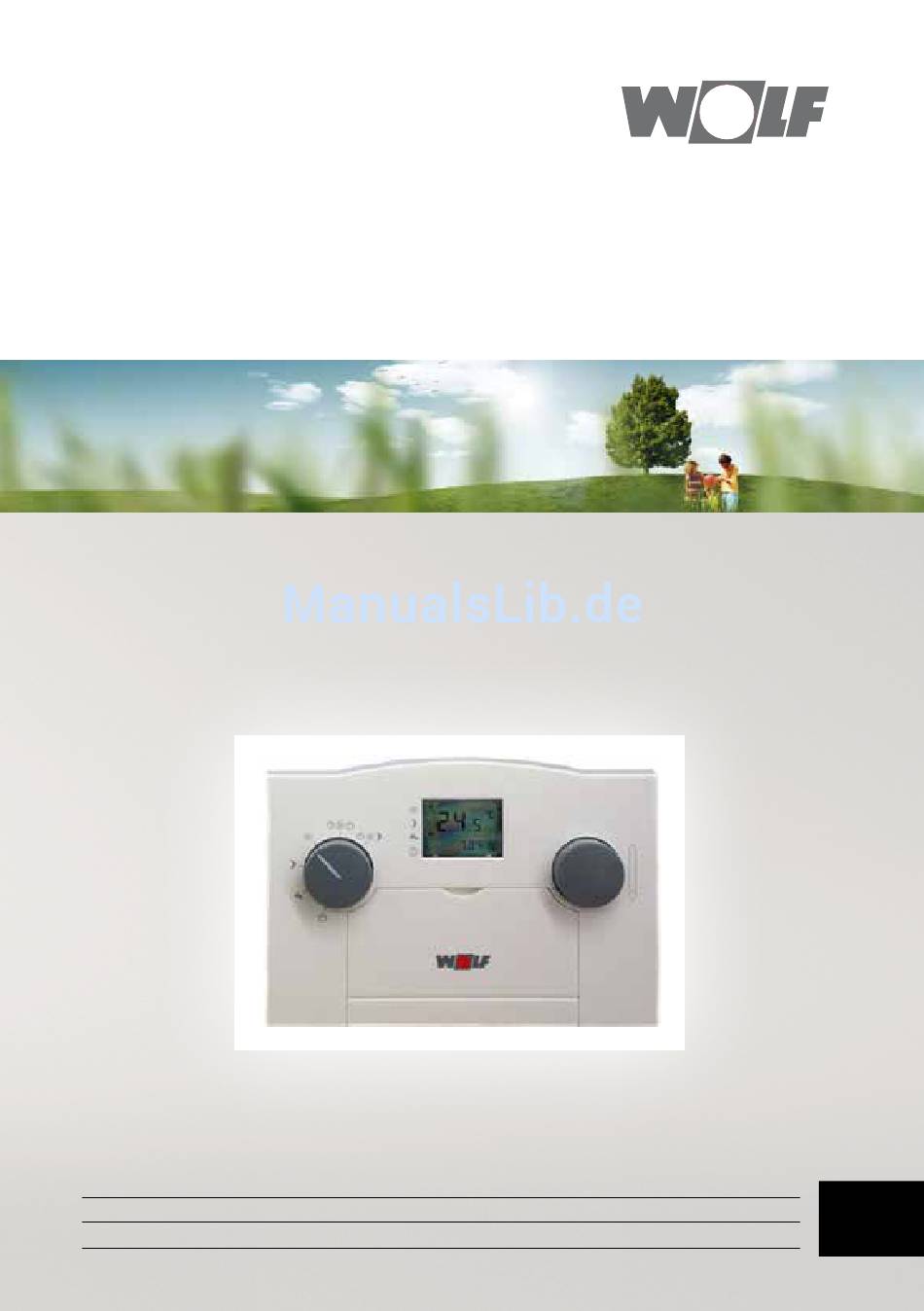

- Seite 1 Montage- und Bedienungsanleitung Analoger Raumtemperaturregler mit Tagesprogramm WOLF GmbH • Postfach 1380 • D-84048 Mainburg • Tel. +49-8751/74-0 • www.wolf-heiztechnik.de Art.-Nr.: 3044612_201510 Änderungen vorbehalten...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis ...................... Seite Funktionsübersicht ..........................3 Sicherheit und Vorschriften ......................4-5 Montage ..............................6 Einstellung BUS-Schnittstellen ......................7 Elektrischer Anschluß ..........................8 Programmwahlschalter ........................9 Temperaturwahl Heizbetrieb ......................10 Statusanzeige ............................10 Einstellung Uhrzeit ..........................11 Sommer-Winterzeit ..........................11 Spartemperatur ............................11 Einstellung Tagesprogramm ......................12 1 x Warmwasser ..........................12 Fachmannebene.........................13 - 14 Zubehör .............................. -
Seite 3: Funktionsübersicht

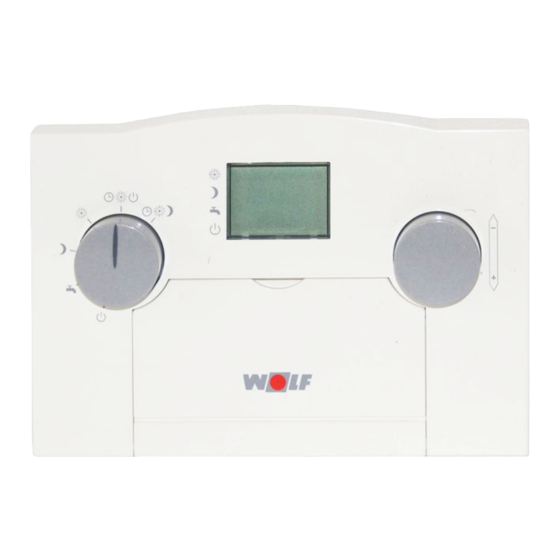

Funktionsübersicht Programmwahlschalter Anzeige Temperaturwahl Heizbetrieb ° 12:30 Frontklappe Standardanzeige Statusanzeige Raumtemperaturanzeige ° ° Busverbindung -1 4.0 °C 12:30 Uhrzeit Außentemperatur (bei an- geschossenem Außenfühler) Die Außentemperaturanzeige wechselt mit der Uhrzeitan- zeige im 10- Sekundentakt 3044612_201510... -
Seite 4: Sicherheit Und Vorschriften
Für hieraus resultierende Schäden haftet der Hersteller/Lieferant nicht. Das Risiko trägt allein der Betreiber. Allgemeine Sicherheitshinweise Das Bedienmodul ART muss von einem qualifizierten Fachhandwerker montiert und in Betrieb genommen werden. Die Elektroinstallation darf nur von qualifizierten Fachhandwerkern durchgeführt werden. -
Seite 5: Ce-Kennzeichnung
EN 60335-2-102 f EN 60529 CE Kennzeichnung Mit der CE Kennzeichnung bestätigen wir als Hersteller, dass das Bedienmodul ART die grundlegenden Anforderungen der Richtlinie über die elektromagnetische Verträglichkeit (Richtlinie 2004/108/EG des Rates) erfüllt. Das Bedienmodul ART erfüllt die grundlegenden Anforderungen der Niederspannungsrichtlinie (Richtlinie 2006/95/EG des Rates). -
Seite 6: Montage
- Montage des ART an einer Innenwand in ca. 1.5 m Höhe über Fußboden. - Der ART sollte in einem Wohnraum installiert werden, der repräsentativ für die ganze Wohnung ist. - Der ART darf weder Zugluft noch Wärmestrahlung ausgesetzt sein. -
Seite 7: Einstellung Der Bus-Schnittstelle
Einstellung der BUS-Schnittstelle Wolf Heizgeräte besitzen entweder eine eBus- oder SCOM-Schnittstelle für das Regelungszubehör. Mit den DIP-Schaltern auf der Rückseite des ART kann die Schnittstelle ausgewählt werden. Anschluß an Wolf-Heizgeräte mit eBus-Schnittstelle (CGB, CGS, TGC, CGB-2, CGG-1, CGG-2, CGU-2 und FGB) Bei Heizgeräten mit eBus-Schnittstelle sind... -
Seite 8: Elektrischer Anschluß
Anschlußvariante c) Klemmleiste Heizgerät Klemmleiste Heizgerät (TGU, TGG, GU-2 und (TGU, TGG, GU-2 und GG-2) GG-2) ART wieder auf Sockel aufsetzen und einrasten. Beim Aufsetzen darauf achten, daß die Kontakt- stifte am Regler nicht verbogen werden. Klemmleiste ART Klemmleiste ART 3044612_201510... -
Seite 9: Programmwahlschalter
Programmwahlschalter Programmwahlschalter (linker Drehknopf) Wichtig: Bei Heizgeräten mit Programmwahl- Programmwahl- schalter muß dieser auf stehen. schalter am ART Betriebsart Anzeige Heizung Warmwasser Warmwasser Programmwahl Heiztherme Kombitherme Standby Heizung aus / Speicherladung aus, Warmwasser- Frostschutz Speicherfrostschutz schnellstart aus gewährleistet Sommerbetrieb Heizung aus / Speicherladung entspr. -
Seite 10: Temperaturwahl Heizbetrieb
Temperaturwahl Heizbetrieb / Statusanzeige Temperaturwahl Heizbetrieb (rechter Drehknopf) Durch Drehen des Knopfes wechselt die Anzeige von der Raumisttemperatur auf die Raumsolltemperatur. Danach kann die gewünschte Raumsolltemperatur für den Heizbetrieb geändert werden. Erfolgt länger als 2 sec. keine Änderung, so erscheint im Display wieder die Raumtemperatur. -
Seite 11: Einstellung Uhrzeit
Zum Einstellen der aktuellen Uhrzeit und zum Durch Drehen des rechten Drehknopfes Umstellen von Sommerzeit auf Winterzeit und (Temperaturwahl Heizbetrieb) kann der Wert umgekehrt muß die Frontklappe am ART-Regler verändert werden. aufgeklappt werden. Erfolgt für länger als 15 sec. keine Änderung Nach Drücken der Taste Uhrzeit... -
Seite 12: Einstellung Tagesprogramm
Einstellung Tagesprogramm / 1 x Warmwasser 1 x Warmwasser Fachmannebene Reset DIP-Schalter Einstellung Tagesprogramm Mit den DIP-Schaltern unter der Frontklappe wird das Tagesprogramm für Heizung und Speicherladung (bei Heiztherme mit Speicher) Beispiel für Tagesprogramm bzw. Warmwasserschnellstart eingestellt. Einstellung Heizbetrieb und Freigabe Speicher- ladung/Warmwasserschnellstart: DIP-Schalter Reset innerhalb der gewünschten Zeit nach oben... -
Seite 13: Fachmannebene
Fachmannebene Fachmannebene Durch drücken der Taste wechselt die ° Anzeige in die Fachmannebene. Die Fachmannebene ist unterteilt in einen Anzeigemodus und einen Parametermodus. A:01 P:01 Die einzelnen Anzeigen (z.B. A:01) und Parame- Anzeigemodus Parametermodus ter (z.B. P:01) werden nach jedem Drücken der z.B. -
Seite 14: Automatische Winter-/Sommer-Umschaltung
Stunde auf 65°C aufgeheizt. Fehlercode 91: Bei Anlagen mit mehreren Der Parameter P 04 wird bei eBus- Reglern sind zwei Regler (z.B. AWT, ART) auf Kommunikation angezeigt. die gleiche Busadresse eingestellt. Die Adres- seinstellungen mit den DIP-Schaltern an den Kontroller-Reset entsprechenden Reglern korrigieren. -
Seite 15: Telefonfernschaltkontakt
Zubehör / Technische Daten Funkuhrmodul (nur eBus) Mit dem Funkuhrmodul wird die Uhrzeit des ART über das Funksignal eingestellt. Auch die Umstellung von Sommerzeit auf Winterzeit und umgekehrt erfolgt über das Funksignal. Funkuhrmodul (Art.-Nr. 27 92 321) Telefonfernschaltkontakt Durch den Anschluß eines Telefonfernschaltge- rätes kann an der Heizungsanlage per Telefon... -
Seite 16: Begriffsklärung
Begriffsklärung Begriffsklärung Winterbetrieb Heizwassertemperatur Heizung und Warmwasser entsprechend Ta- Die Heizwassertemperatur ist die Vorlauftem- gesprogramm. peratur mit der die Heizkörper versorgt werden. Je höher die Heizwassertemperatur, desto grö- Sommerbetrieb ßer die Wärmeabgabe des Heizkörpers. Heizung aus, Warmwasser entsprechend Ta- gesprogramm. Heizgeräte Heizgeräte können mit/ohne Speicherwasse- Heizbetrieb/Sparbetrieb... -
Seite 17: Produktdatenblatt Nach Verordnung (Eu) Nr. 811/2013
Produktdatenblatt nach Verordnung (EU) Nr. 811/2013 Produktgruppe: Regler Beitrag des Temperatur- Name oder Klasse des reglers zur Warenzeichen Modelkennung des Lieferanten Temperatur- jahrezeitbedingten reglers Raumheizungs- Lieferanten Energieeffizienz Wolf GmbH Geräteregelung Analoger Raumtemperaturregler ART 3044612_201510... - Seite 18 Wolf GmbH Postfach 1380 · D-84048 Mainburg · Tel. +49-8751/74-0 · Fax +49-8751/741600 Internet: www.wolf-heiztechnik.de Montage- und Bedienungsanleitung – 3044612_201510 Änderungen vorbehalten...
