Sicurezza Dell'installazione; Collegamenti E Funzionalita' Di Ingressi E Uscite; Morsettiera Di Potenza; Morsettiera Uscita In Bassa Tensione - o&o ARX.246 Installations Und Bedienungs

Affi nché si raggiunga il grado di sicurezza richiesto dalla normativa vigente, leggere attentamente le seguenti prescrizioni.
Realizzare tutti i collegamenti in morsettiera leggendo attentamente le indicazioni riportate in questo manuale ed osservando le norme
1)
generali e di buona tecnica che regolano l'esecuzione degli impianti elettrici.
Predisporre a monte dell'installazione un interruttore magnetotermico omnipolare con distanza di apertura dei contatti di min. 3 mm.
2)
3) Installare, ove non sia previsto, un interruttore differenziale con soglia 30 mA.
4) Verifi care l'effi cacia dell'impianto di messa a terra e collegare a questa tutte le parti dell'automazione provviste di morsetto o cavo di
terra.
5) Prevedere la presenza di almeno un dispositivo di segnalazione esterna, di tipo semaforico o lampeggiante, affi ancato da un cartello
segnaletico di pericolo o di avviso.
6) Applicare tutti i dispositivi di sicurezza richiesti dalla tipologia dell'installazione considerando i rischi che essa può causare.
7) Separare nelle canalizzazioni le linee di potenza (sez. min. 1,5 mm
Ponticellare gli ingressi N.C. non utilizzati.
8)
Disporre in serie eventuali contatti da collegare in serie allo stesso ingresso N.C.
9)
Disporre in parallelo gli ingressi collegati al medesimo ingresso N.A.
10)

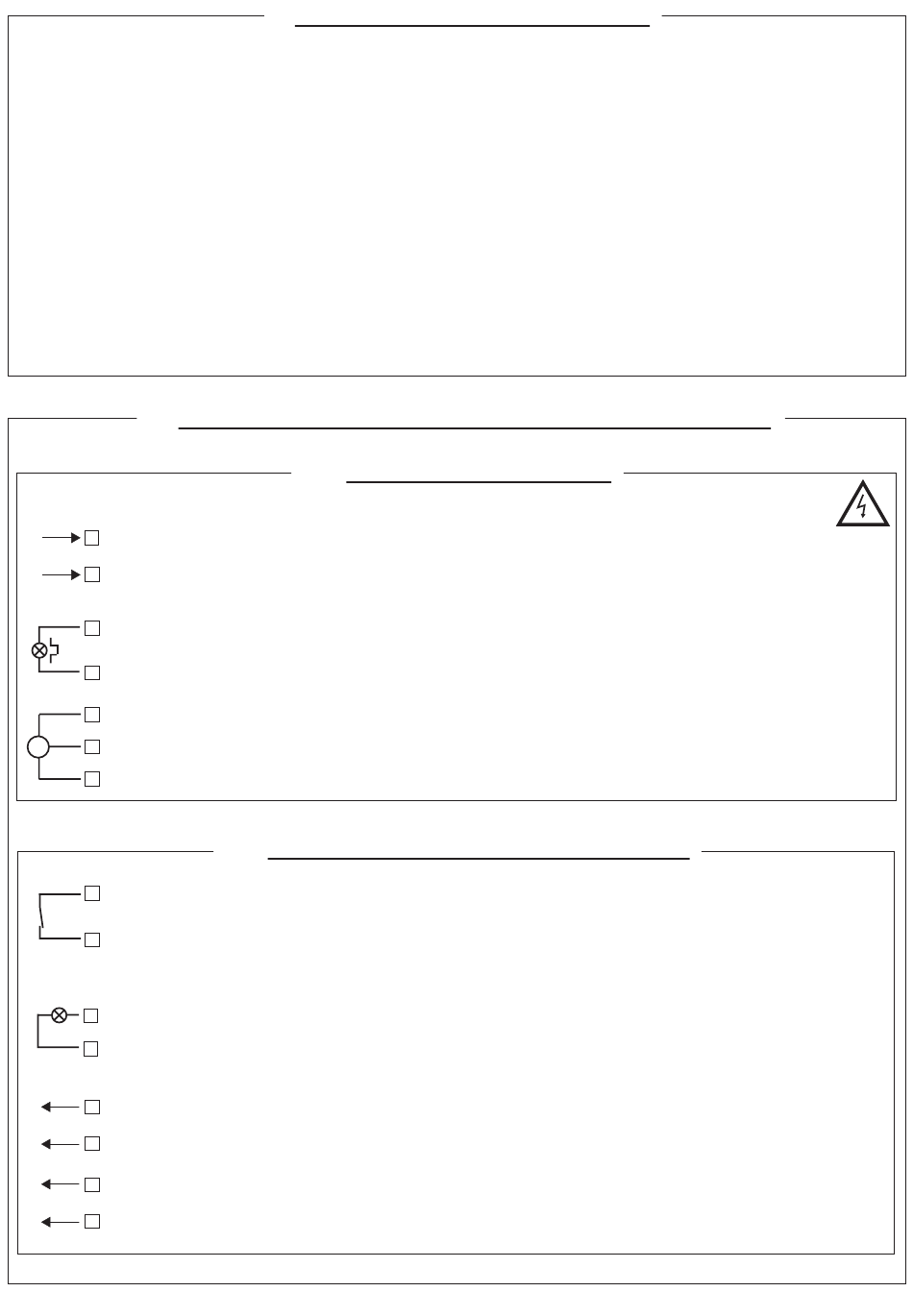

10. COLLEGAMENTI E FUNZIONALITA' DI INGRESSI E USCITE

LINEA 230V
N
1
Alimentazione a 230V 50/60Hz con protezione interna a mov e fusibile (5x20) da 6,3A.
230 V ~
Collegare la fase ed il neutro come riportato in serigrafi a mentre la terra va connessa ai morsetti faston EARTH.
P
2
Utilizzare un cavo tipo H05VV-F 2x1,5+T min.
11 LAMPEGGIANTE: LUCE GIALLA a 230V 40W max.
Unità per la segnalazione di automatismo in azione; modello SLR.
SLR
Collegare i morsetti 11 e 12 della centralina rispettivamente ai morsetti N e F del lampeggiatore.
12
L' uscita è protetta con fusibile da 250 mA ( F2 ). N.B.: Adottare solo lampade da 230Vac max 40W.
AP
4
MOTORE
C
M 5
Uscita motore 230V: MARRONE-4; BLU-5; NERO-6.
Il cavo di terra dev'essere collegato ai morsetti EARTH.
CH
6
44
USER
USER Contatto per uso esterno che segnala ogni intervento della fotocellula.
Il funzionamento è regolato da programma tramite il Dip 6. Portata del contatto a 230Vac: 4 A.
45
N.B.: Nelle versioni DD3 l'uscita viene utilizzata per comandare l'elettroblocco.
LIGHTS
Si rende disponibile un' uscita 24Vac per l' alimentazione di segnalatori luminosi sulla barra.
34
Collegare i cavi delle lampade (3x24Vac 5W o 6x24Vac 3W), in parallelo ai morsetti 34 - 35.
LIGHTS
L'uscita è regolabile da programma tramite il Dip 9. Controllo: all'accensione del led LGT si devono accendere tutte le lampade.
35
L'uscita è attiva contestualmente all'acquisto di una barriera con luci o successivamente a seguito dell'acquisto dell'ac-
cessorio "maggiorazione per luci".
14
24 V
24 V
Uscita a 24Vac per alimentare accessori di sicurezza e comando come fotocellule o ricevitori radio.
15
17
24 V
24 V
Uscita a 24Vac per alimentare accessori di sicurezza e comando come fotocellule o ricevitori radio.
16

9. SICUREZZA DELL'INSTALLAZIONE

10.1 MORSETTIERA DI POTENZA

10.2 MORSETTIERA USCITA IN BASSA TENSIONE

2
) da quelle di segnale in bassa tensione (sez. min. 0,5 mm
- 7 -
morsetti 1 - 2 (230V)
morsetti 11 - 12 (SLR)
morsetti 4 - 5 - 6 (ENGINE)
morsetti 44 - 45
morsetti 34 - 35
morsetti 14 - 15
morsetti 17 - 16
2
).
