Sicherheit Der Installation; Anschlüsse Und Funktion Der Ein- Und Ausgänge; Leistungsklemmenbrett; Klemmenbrett Für Niederspannungsausgänge - o&o ARX.246 Installations Und Bedienungs

Die nachstehenden Vorschriften sind aufmerksam zu lesen, damit der gesetzlich vorgeschriebene Schutzgrad erhalten wird.
Alle Anschlüsse am Klemmenbrett sind unter Beachtung der in dem vorliegenden Handbuch enthaltenen Anleitungen und unter An-
1)
wendung der für die kunstgerechte Ausführung von elektrischen Anlagen erforderlichen Techniken zu realisieren.
Oberhalb der Installation ist ein mehrpoliger thermomagnetischer Schutzschalter mit einem Öffnungsabstand der Kontakte von min-
2)
destens 3 mm zu installieren.
3) Falls noch nicht vorhanden ist ein Differentialschalter mit Schwelle 30 mA zu installieren.
4) Die Wirksamkeit der Erdungsanlage überprüfen und alle mit Erdungsklemme oder -kabel ausgestatteten Teile der Automation an diese
Erdungsanlage anschließen.
5) Es ist mindestens eine externe Anzeigevorrichtung Typ Ampel oder Blinker sowie ein Gefahr- oder Achtungsschild zu installieren.
6) Auf der Basis der von der jeweiligen Installationstypologie ausgehenden Gefahr alle erforderlichen Sicherheitsvorrichtungen anbringen.
7) Die Leistungskabel (Querschnitt mind. 1,5 mm2) von den Niederspannungssignalkabeln (Querschnitt mind. 0,5 mm2) trennen.
Die nicht verwendeten NC-Eingänge überbrücken.
8)
Eventuelle in Reihe zu schaltende Kontakte am gleichen NC-Eingang in Reihe schalten.
9)
Die an den gleichen NA-Eingang angeschlossenen Eingänge parallel schalten.
10)

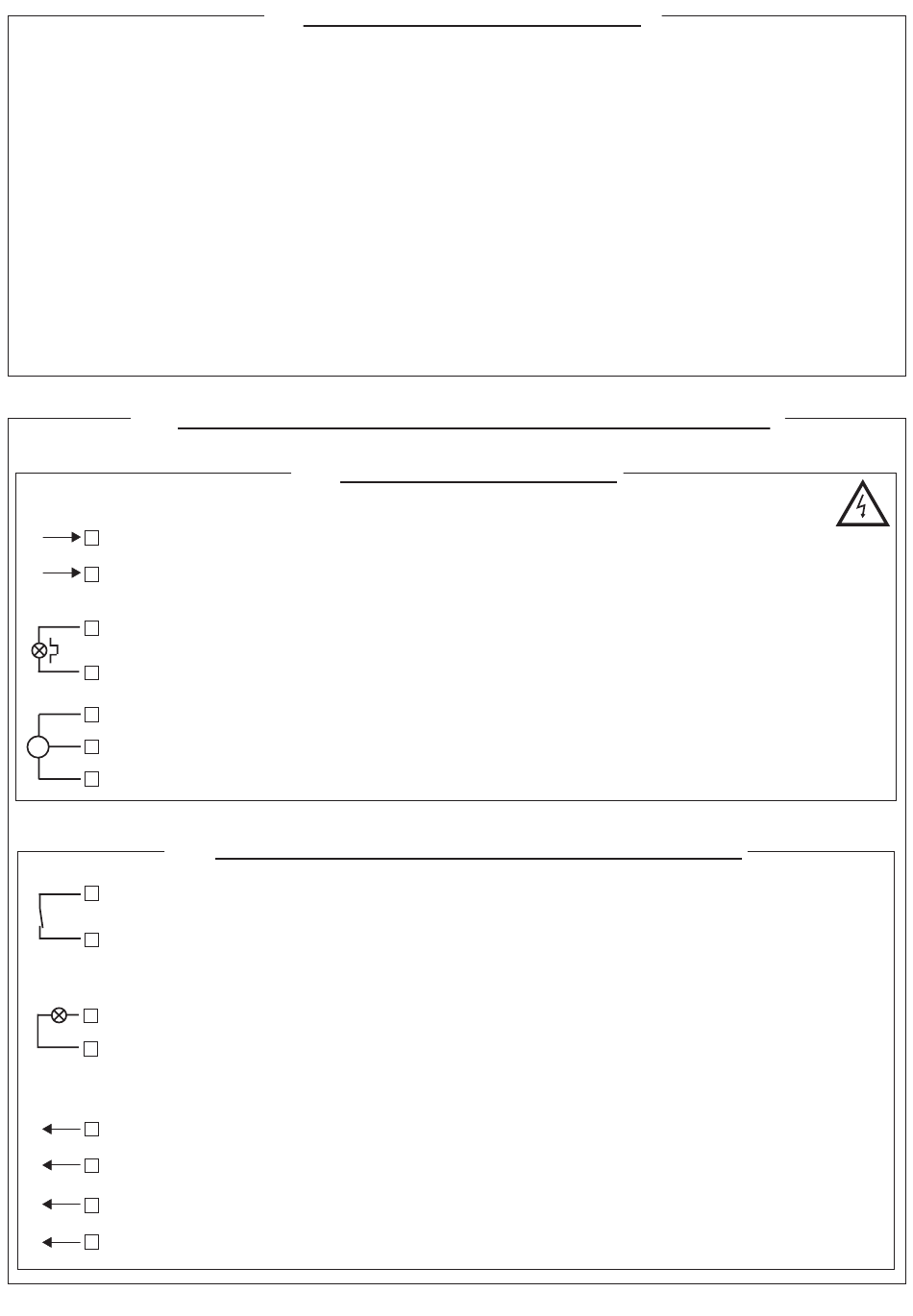

10. ANSCHLÜSSE UND FUNKTION DER EIN- UND AUSGÄNGE
LINIE 230V
N
1
Eingang Linie 230V mit internem Schutz mittels MOV und Schmelzsicherung (5x20) zu 6,3 A.
230 V ~
Den Neutralleiter und die Phase wie auf dem Siebdruck dargestellt anschliessen, während der Erdungsleiter an die
P
2
speziellen Faston-Klemmen EARTH angeschlossen wird. Ein Kabel des Typs H05VV-F 2x1,5+Erde verwenden.
11 FLASHING LIGHT: YELLOW at 230V 100W max
Einheit für Anzeige Automatismus in Betrieb; Modell SLR.
SLR
Die Klemmen 11 und 12 des Steuergeräts an die Klemmen N und F des Blinkers anschließen.
12
Der Ausgang ist durch eine Sicherung zu 250 mA (F2) abgesichert. Anmerkung: Nur Lampen zu 230Vac max 40W ver-
wenden.
AP
4
MOTOR
C
M 5
Motorausgang 230V: BRAUN-4; BLAU-5; SCHWARZ-6.
Das Erdungskabel muss an die Klemmen EARTH angeschlossen werden.
CH
6
10.2 KLEMMENBRETT FÜR NIEDERSPANNUNGSAUSGÄNGE
44
USER
USER Kontakt für externen Gebrauch, zeigt jedes Ansprechen der Lichtschranke an.
Der Betrieb wird durch das Programm mittels des Dip 6 geregelt. Kontaktleistung bei 230Vac: 4 A.
45
Anmerkung: Bei den Ausführungen DD3 wird der Ausgang zum Steuern der Elektroverriegelung verwendet.
LIGHTS
Ein 24Vac-Ausgang steht zum Speisen der Leuchtanzeigen am Schrankenbaum zur Verfügung.
34
Die Lampenkabel (3x24Vac 5W oder 6x24Vac 3W) parallel an die Klemmen 34 - 35 anschließen.
LIGHTS
Der Ausgang kann über das Programm mit dem Dip 9 eingestellt werden. Kontrolle: Beim Einschalten der Led LGT
35
müssen sich alle Lampen einschalten.
Der Ausgang wird beim Kauf eines Schrankenbaums mit Lichtern oder später nach dem Kauf des Zubehörs "Vorrichtung
für Lichter" aktiviert.
14
24 V
24 V
24Vac-Ausgang zum Speisen des Sicherheits- und Steuerzubehörs wie Lichtschranken oder Funkempfänger.
15
17
24 V
24 V
24Vac-Ausgang zum Speisen des Sicherheits- und Steuerzubehörs wie Lichtschranken oder Funkempfänger.
16

9. SICHERHEIT DER INSTALLATION

10.1 LEISTUNGSKLEMMENBRETT

- 25 -
Klemmen 1 - 2 (230V)
Klemmen 11 - 12 (SLR)
Klemmen 4 - 5 - 6 (ENGINE)
Klemmen 44 - 45
Klemmen 34 - 35
Klemmen 14 - 15
Klemmen 17 - 16
