BANCO FUSIBILI
F1 TRS 250mA - T
F2 SLR 250mA - F
F3 ENG 6,3A - F
F4 LGT 1A - F
F5 12V 500mA - F
F6 24V 1A - T
MORSETTI
ESTRAIBILI
DIP
1 2 3 LAVORO
OFF OFF OFF AUTOTEST
OFF ON UOMO PRESENTE
ON OFF SEMIAUTOMATICO
ON ON AUTOMATICO
3 CHIUSURA A RILASCIO
OFF ESCLUSA
ON INSERITA
4 5 FOTOCELLULA
OFF OFF IN CHIUSURA arresta e attende comandi, a fotocellula libera
OFF ON IN CHIUSURA arresta; richiude, dopo 1", a fotocellula libera
ON OFF IN CHIUSURA riapre; richiude, dopo 1", a fotocellula libera
ON ON IN CHIUSURA riapre; richiude, dopo 5", a fotocellula libera
6 CONTATTO UTENTE
OFF Fotocellula interrotta: contatto cortocircuitato.
ON Intervento dispositivo reverser: contatto cortocircuitato per 500 msec.
7 8 REVERSER
OFF OFF ESCLUSO
OFF ON IN CHIUSURA arresta e attende comandi
ON OFF IN CHIUSURA riapre e attende comandi
ON ON IN CHIUSURA riapre; richiude dopo 5"
9 LUCI BARRA
OFF Lampeggio in movimento
ON Lampeggio in movimento e luci accese a barra chiusa
10 RESET ESTERNO
OFF ESCLUSO
ON INSERITO

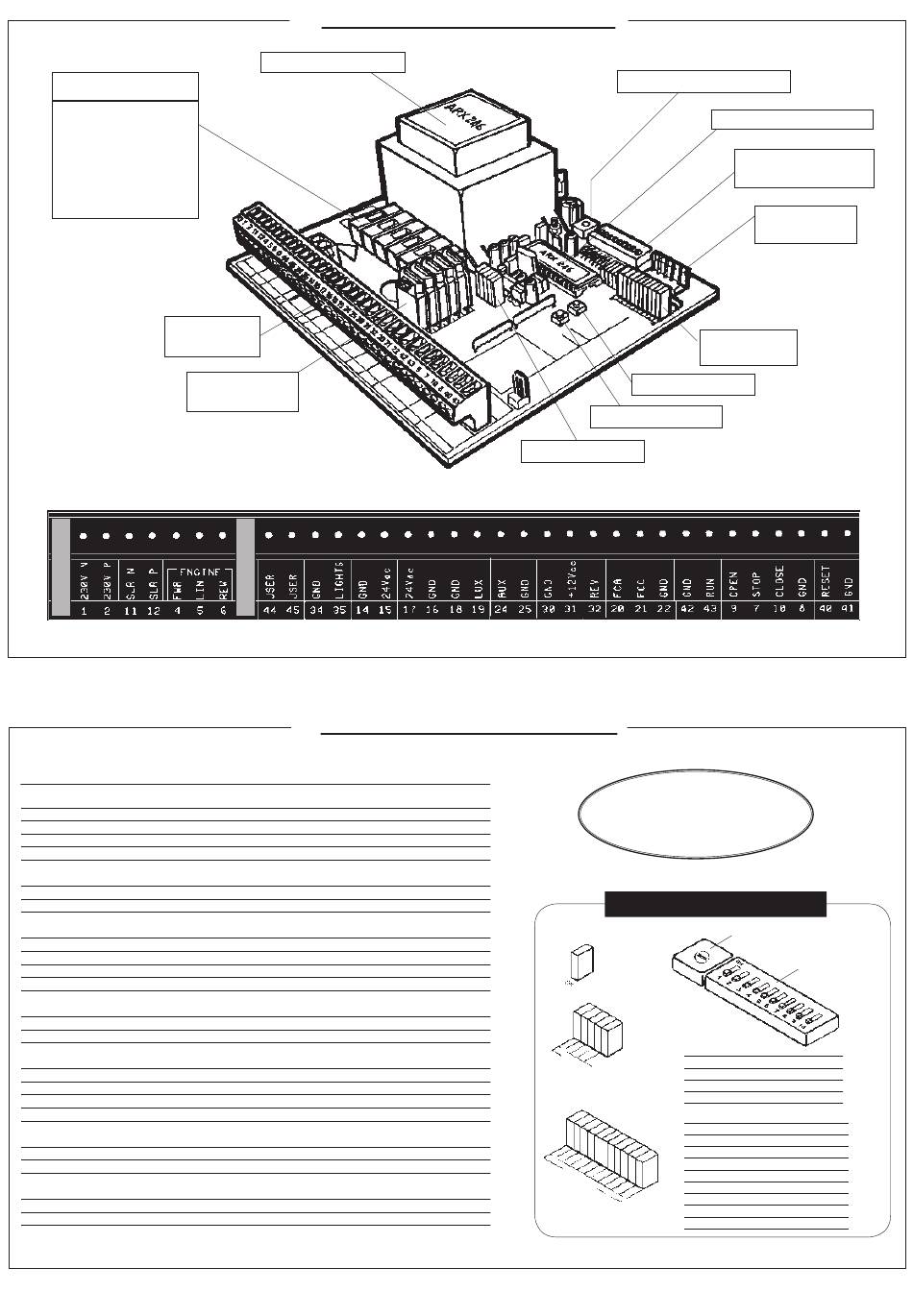

7. LEGENDA DEI COMPONENTI

TRASFORMATORE
BANCO RELE'
STATICI

8. SETTAGGIO DEI DIP-SWITCH

FUNZIONE
TASTO DI RESET
LED DI STATUS
Dopo un cambio di posizione dei dip-switch, al
fi ne di memorizzare la nuova confi gurazione,
COMANDI E CONTROLLI
LED DI LINEA
LED DI STATO
LED DI CONTROLLO
- 6 -
TRIMMER DI PAUSA
MICROPROCESSORE
DIP-SW. DI
PROGRAMMAZIONE
CONNETTORE
RADIO
LED DI
CONTROLS
TASTO DI START
ATTENZIONE
premere il tasto RESET
TRIMMER
( 0-60'')
DI PAUSA
DIP-SWITCH DI
PROGRAMMA
LGT LUCI BARRA
FWR MOTORE - APRE
LIN MOTORE - LINEA
REW MOTORE - CHIUDE
USR CONTATTO UTENTE
LUX FOTOCELLULA
AUX INGRESSO AUSILIARIO
REV REVERSER
FCA FINECORSA APERTURA
FCC FINECORSA CHIUSURA
RUN PULSANTE START
OPN PULSANTE OPEN
STP PULSANTE STOP
CLS PULSANTE CLOSE
RES RESET
