GND
LUX
18
Entrada NC de seguridad (fotocélula). Activar el programa que se desea por medio de los Dip 4 y 5.
LUX
Actúa solamente en fase de cierre; en apertura no actúa nunca.
19
AUX
AUX
24
Entrada NC de seguridad (fotocélula).
GND La entrada AUX está prevista para una fotocélula suplementaria y refl eja sus funciones confi guradas.
25
R
REVERSER
GND 30
E
Se suministra ya cableado y ensayado. El dispositivo actúa solamente en la fase de cierre cuando la barra choca contra un
V
E
+12
obstáculo. Activar el programa que se desea por medio de los Dip 7 y 8.
31
Vcc
R
El hilo marrón se debe conectar con el borne 30, el verde con el borne 31, el blanco con él 32.
S
E
Control: girando despacio el disco del reverser parpadea el LED REV.
32
REV
R
FCA
20
FCA
Entrada N.C. de fi nal de carrera en apertura. Cuando se activa termina la carrera de apertura.
GND
22
FCC
FCC
21
Entrada N.C. de fi nal de carrera en cierre. Cuando se activa termina la carrera de cierre.
GND
22
GND
RUN
42
Entrada N.A. que permite mandar la automatización según la lógica programada a través de los Dip 1 y 2.
43
RUN
ABRE
OPEN
Entrada N.A. sólo de abertura. Conectar aquí eventuales relojes o timer diarios o semanales.
9
Manteniendo controlada esta entrada el automatismo efectuará la maniobra de apertura y efectuará el eventual reenganche
automático sólo cuando se haya liberado la entrada.
GND
8
STOP
GND
8
Entrada N.C. de seguridad. Cuando se activa detiene inmediatamente la automatización y un sucesivo start provoca siempre
una re-apertura. Durante el tiempo de pausa (trimmer PAUSE) un mando de Stop elimina el re-cierre automático dejando la
STOP
7 barrera abierta a la espera de mandos. N.B.: Con esta entrada ya está conectado de serie el microinterruptor de la puerta y
es posible, como accesorio, conectar también el kit barra fractura.
CLOSE
10
CIERRA
Entrada N.A. de cierre. Permite cerrar el automatismo sólo si los dispositivos de seguridad no están ocupados
GND
8

RESET EXTERNO

40
Para tener la posibilidad de bloquear todas las funciones y poner de nuevo en las condiciones iniciales la centralita, está
previsto un contacto NA en los bornes 40-41: para activar la función se debe poner en ON el Dip 10 y conectar con los bornes
41
un interruptor o un selector con llave.
En el conector J2 es posible conectar los receptores radio modelo O&O.
Tarjeta para mandar la barrera a través de transmisores radio.
Enchufar la tarjeta radioreceptora (RX1) en el conector J2 y leer las instrucciones adjuntas.
La señal radio actúa como mando de Start. Es posible también utilizar la tarjeta radio RX2; en tal caso se debe puentear PT1.
Conectar la eventual antena afi nada al borne de antena de la receptora radio.

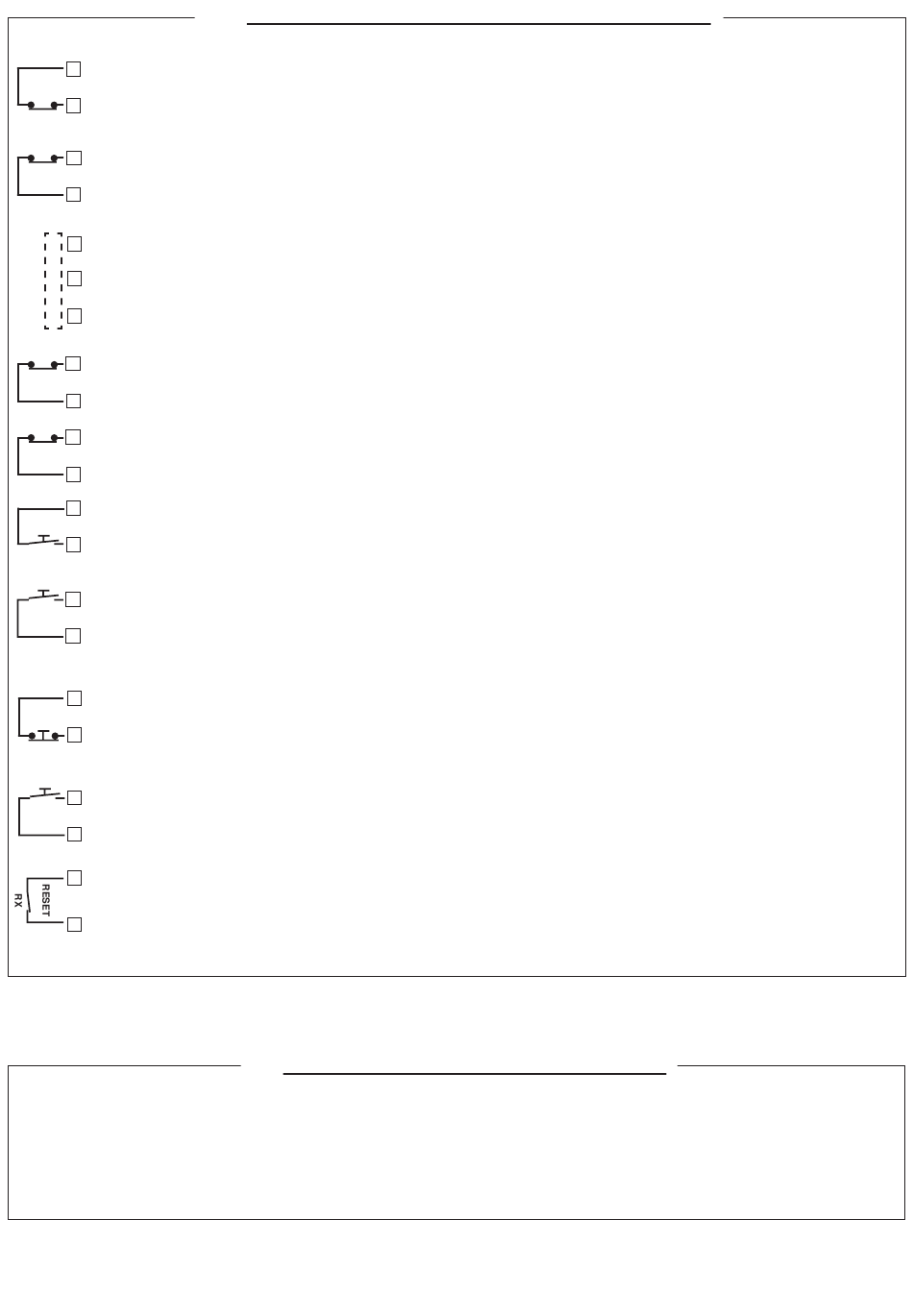

10.3 TABLERO DE BORNES DE CONTROL ENTRADAS

11. RECEPTOR VÍA RADIO ENCHUFABLE
- 32 -
bornes 18 - 19
bornes 24 - 25
bornes 30 - 31 - 32
bornes 20 - 22
bornes 21 - 22
bornes 42 - 43
bornes 9 - 8
bornes 7 - 8
bornes 10 - 8
bornes 40 - 41
