2. INSTALLATIE
2.1. BEDIENING EN AANSLUITINGEN

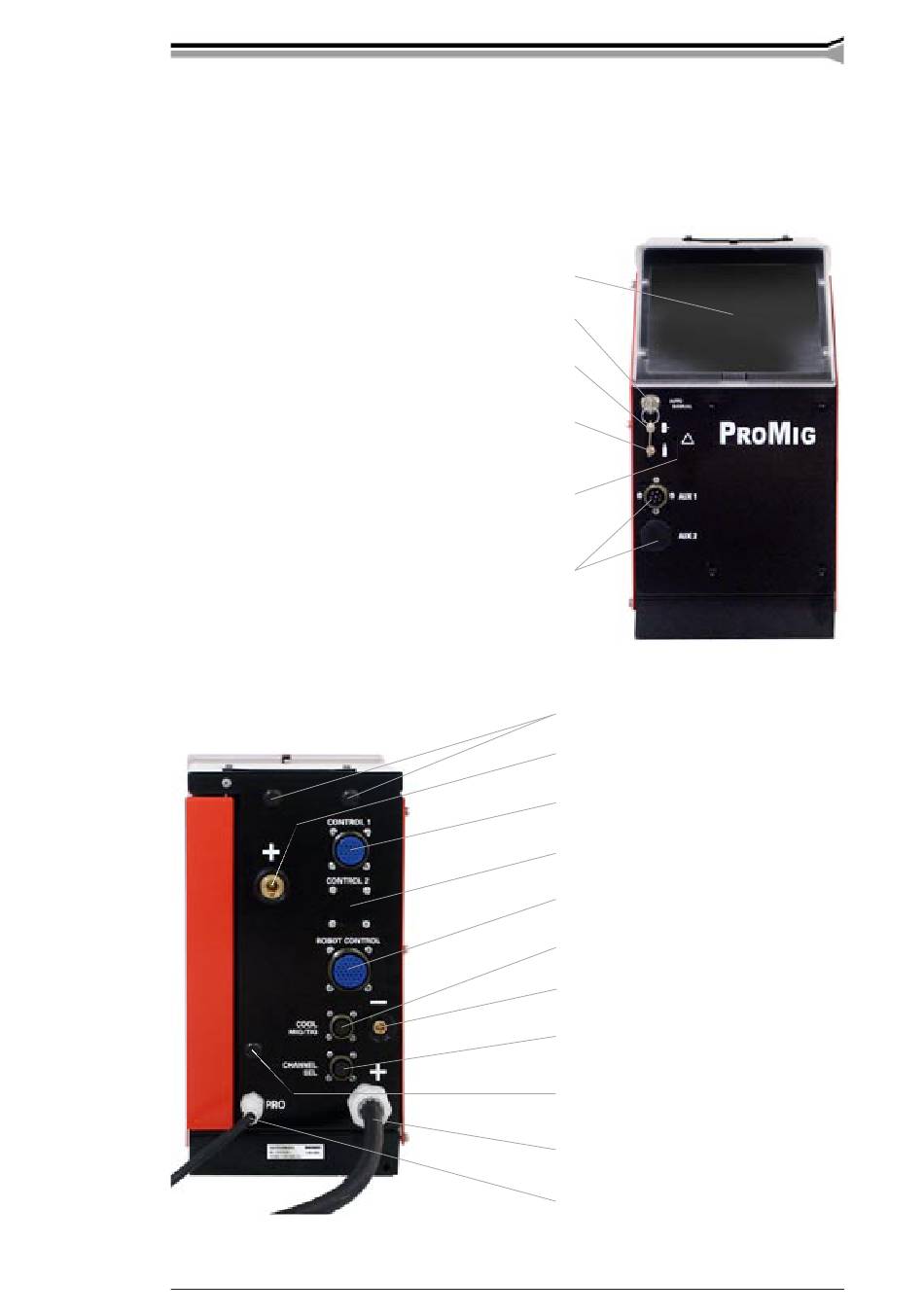

2.1.1. Promig 520R bedieningseenheid
© KEMPPI OY
Plaats voor paneel
Slot van paneel (is optie bij
het MXE paneel)
Wire inch
Gasstroom
Signaallamp
overbelasting motor
Gaten voor
aansluitingen
Gaten voor gasaansluiting
Lasstroomaansluiting (+)
Stuurstroomaansluiting (120R of naar
PROMIG520R SWF)
Stuurstroomaansluiting (naar 2de 120R)
Robot stuurstroomaansluiting
Aansluiting stuurstroomleiding (Probus)
Aansluiting voor bewaking voltage (–)
Aansluiting voor kanaal selectie
(Optie MXE paneel)
Gat voor draaddoorvoer
Vaste stroomkabel naar
PRO stroombron
Vaste stuurstroomkabel naar
PRO stroombron
PROMIG 520R, 120R / 0544 – 5
