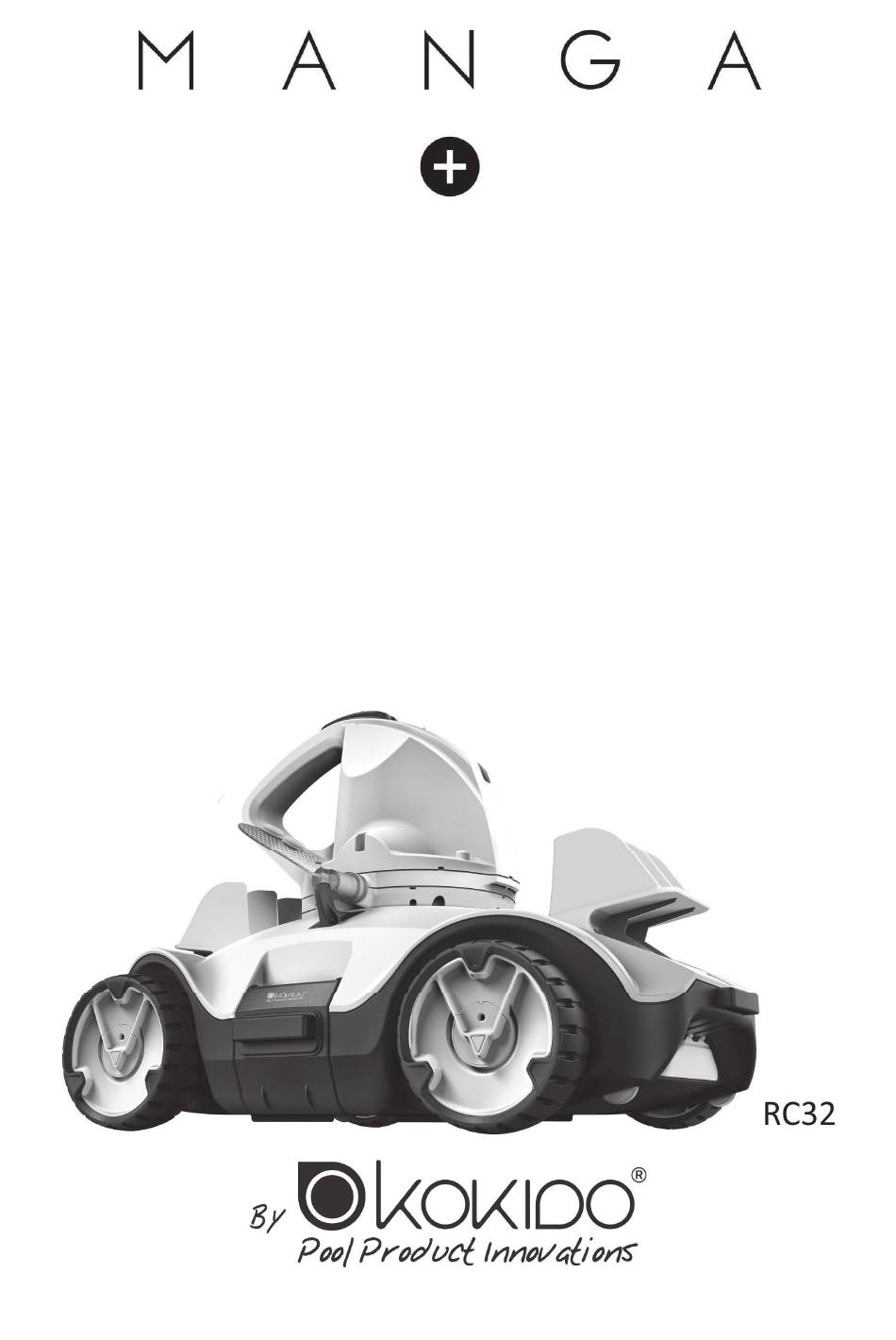

- Seite 1 AUTONOMOUS POOL ROBOT USER MANUAL ROBOT DE PISCINE AUTONOME MANUEL D’UTILISATION ROBOT DE PISCINA AUTOMÁTICO MANUAL DE USUARIO AUTOMATISCHE ZWEMBADREINIGER HANDLEIDING ROBOT DA PISCINA AUTOMATICO MANUALE DELL'UTENTE AUTONOMER POOL-ROBOTER BEDIENUNGSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis SICHERHEITSWARNUNGEN UND S.77 -HINWEISE BETRIEB DES ROBOTERS S.80 VOR DER INBETRIEBNAHME S.81 Aufladen des Akkus S.81 Zusammenbau vor Verwendung S.82 Montage des Bodenschrubbers S.82 Aufsteckbarer Abstreifer/Bürste S.82 Einstellung der Reinigungsstrecke S.83 Sperrstift S.83 Stoßstange S.83 Vorbereitung des Beckens S.83 BEDIENUNG S.84 LEEREN DES SCHMUTZFACHS... -
Seite 3: Sicherheitswarnungen Und -Hinweise
SICHERHEITSWARNUNGEN UND -HINWEISE Bitte lesen und befolgen Sie alle Hinweise in dieser Anleitung und auf dem Gerät. Bei Nichtbefolgung können schwere oder tödliche Verletzungen eintreten. BEDIENUNGSANLEITUNG GUT AUFBEWAHREN WARNUNG! - Dies ist kein SPIELZEUG. Halten Sie Kinder von diesem Poolroboter und seinem Zubehör fern. - Seite 4 Gliedmaßen oder barfuß handhaben. - Betreiben Sie den Poolroboter NICHT, wenn sich Personen oder Tiere im Wasser befinden. - Betreiben Sie den Poolroboter NICHT ohne intakten Filtereinsatz, da andernfalls die Gewährleistung erlischt - Gefahr durch Ansaugen: Dieser Poolroboter erzeugt eine Saugwirkung. Achten Sie darauf, dass Ihr Körper, Ihre Haare oder Teile Ihrer Kleidung nicht zu nahe an die Saugöffnung geraten, während der Poolroboter betrieben wird.
- Seite 5 Ist das Anschlusskabel beschädigt, muss es vom Hersteller, dessen Kundendienstabteilung oder einer gleichwertig qualifizierten Person ersetzt werden, um Gefahren aller Art zu vermeiden. Vergewissern Sie sich vor dem Aufladen, dass der Roboter vollkommen trocken ist. VORSICHT! - Dieser Roboter ist nur für die Verwendung unter Wasser ausgelegt, es ist kein Mehrzweck-Sauger.
-
Seite 6: Betrieb Des Roboters
BETRIEB DES ROBOTERS Ersatzteilnummer RC30ASM07 Schwenkkopf RC30ASM07/US (USA) --------- Schiebeschalter --------- Ein-/Aus-Anzeige --------- Wassersensoren --------- Ladebuchse Seitenklappe (mit RC30-07 seitlichem Stift) U-Ring RC30-08-004 Schwenkkopf RC32ASM03 Obere Abdeckung Grundplatte RC30-05-005 Schwenkkopf RC30-09 Filterabdeckung RC32ASM04 Grundgestell RC32ASM04/US (USA) --------- Gelbes Dreieck Griff (unter dem --------- gelben Dreieck) RC30-10-014... -
Seite 7: Vor Der Inbetriebnahme
VOR DER INBETRIEBNAHME Aufladen des Akkus WICHTIGER HINWEIS: Laden Sie den Poolroboter 5-6 Stunden auf, bevor Sie ihn zum ersten Mal benutzen. WARNUNG! Verwenden Sie nur den mitgelieferten Original-Netzadapter und das mitgelieferte Ladekabel. Achten Sie darauf, dass der Poolroboter und Ladeanschluss sauber und trocken sind, wenn sie in Betrieb genommen werden. -
Seite 8: Zusammenbau Vor Verwendung
4. Ist der Ladevorgang beendet, trennen Sie den externen Netzadapter vom Netz und ziehen Sie den Stecker aus der Ladebuchse. Normalerweise kann der Poolroboter nach einer vollständigen Ladung bis zu 90 Minuten benutzt werden Hinweis: Reinigen Sie das Schmutzfach regelmäßig. Übermäßiger Schmutz in den Fach belasten den Motor und verkürzen die Akkudauer. -
Seite 9: Einstellung Der Reinigungsstrecke
Einstellung der Reinigungsstrecke Sperrstift Der Verfahrweg des Roboters hängt von der Position des Stifts ab, der die Achse in einem bestimmten Winkel fixiert. Es sind zwei Fixierstifte vorhanden, der rechte Stift ist feststehend und sollte unversehrt bleiben. Verändern Sie nur die Position des Stifts auf der linken Seite. -
Seite 10: Bedienung
- Bei einen Salzwasserpool müssen Sie sich vergewissern, dass das Salz komplett gelöst ist, bevor Sie den Roboter ins Wasser setzen. BEDIENUNG WARNUNG! Vergewissern Sie sich, dass das Gerät ausgeschaltet ist. 1. Den Roboter am Beckenrand aufstellen. HINWEIS: Den Poolroboter nicht in eine Ecke und nicht an die Beckenwand stellen. -
Seite 11: Leeren Des Schmutzfachs
Keine Licht - Ausgeschaltet / kein Akku Licht - Eingeschaltet Blinkendes Licht - Akku hält nur noch max. 10 Minuten. HINWEIS: - Versuch Sie nie, beide Wassersensoren mit etwas anderem als Wasser in Kontakt zi bringen. 4. Um den Roboter aus dem Pool zu nehmen, den Schwimmer an den Beckenrand ziehen und den Roboter am Seil hochziehen. -
Seite 12: Wartung Und Lagerung
Um eine optimale Reinigungsleistung zu erzielen, Schmutzfach und Filterabdeckung nach jeder Verwendung reinigen. VORSICHT! Bevor Sie das Schmutzfach reinigen, vergewissern Sie sich, dass der Roboter AUSGESCHALTET ist. 1. Stellen Sie das Reinigungsgerät auf eine ebene Fläche. Drücken Sie eine Seitenklammer nach außen, um eine Seite der Abdeckung anzuheben, und wiederholen Sie die gleichen Schritte auf der anderen Seite, um die Abdeckung komplett abnehmen und die Filterabdeckung und Filterplatte freilegen zu können. -
Seite 13: Entsorgung Des Akkus
Achten Sie darauf, dass Wasser aus dem Roboter ablaufen kann. Reinigen Sie den Poolroboter und das Zubehör mit einem feuchten Tuch. Lagern Teile einem belüfteten Raum geschützt Sonneneinstrahlung, Hitze- oder Feuerquellen und Poolchemikalien und außerhalb der Reichweite von Kindern. Die Raumtemperatur während der Lagerung sollte zwischen 10˚C –... -
Seite 14: Herausnehmen Des Akkus
des Akkus oder des Poolroboters nicht zu Feuer oder Funkenflug kommt. Setzen Sie den Akku weder Feuer noch starker Hitze aus, da dies zu einer Explosion führen kann VORSICHT! Sollte der Akku tropfen oder auslaufen, vermeiden Sie den Kontakt mit der austretenden Flüssigkeit und stecken Sie den Akku in einen Plastikbeutel. -
Seite 15: Störungsbeseitigung
STÖRUNGSBESEITIGUNG Störung Mögliche Ursache Lösung Der Poolroboter saugt den Schmutz Akku ist zu schwach. Roboter aufladen. Schalten Sie den Poolroboter aus und prüfen Sie visuell nicht auf. Impeller ist blockiert an der Öffnung unter dem Schwenkkopf, ob der Impeller durch größere Schmutzteile blockiert ist. Falls notwendig fragen Sie Ihren Händler um Rat. - Seite 16 Photokopie, Tonaufnahmen oder andere Verfahren. (V1) Wird eine Kopie dieser Anleitung benötigt, wenden Sie sich bitte an unseren Kundendienst unter folgender E-Mail-Adresse: customerservice@kokido.com BEDIENUNGSANLEITUNG GUT AUFBEWAHREN Hersteller: Kokido Development Limited.Unit 1319, Sunbeam Centre, 27 Shing Yip Street, Kwun Tong, Kowloon, HK...
- Seite 19 Manufacturer/Fabricant/Fabricante/Fabrikant/Fabbricante/Hersteller: Kokido Development Limited. Unit 1319, Sunbeam Centre, 27 Shing Yip Street, Kwun Tong, Kowloon, HK...
