Konica Minolta bizhub C200 Bedienungsanleitung Seite 24

2

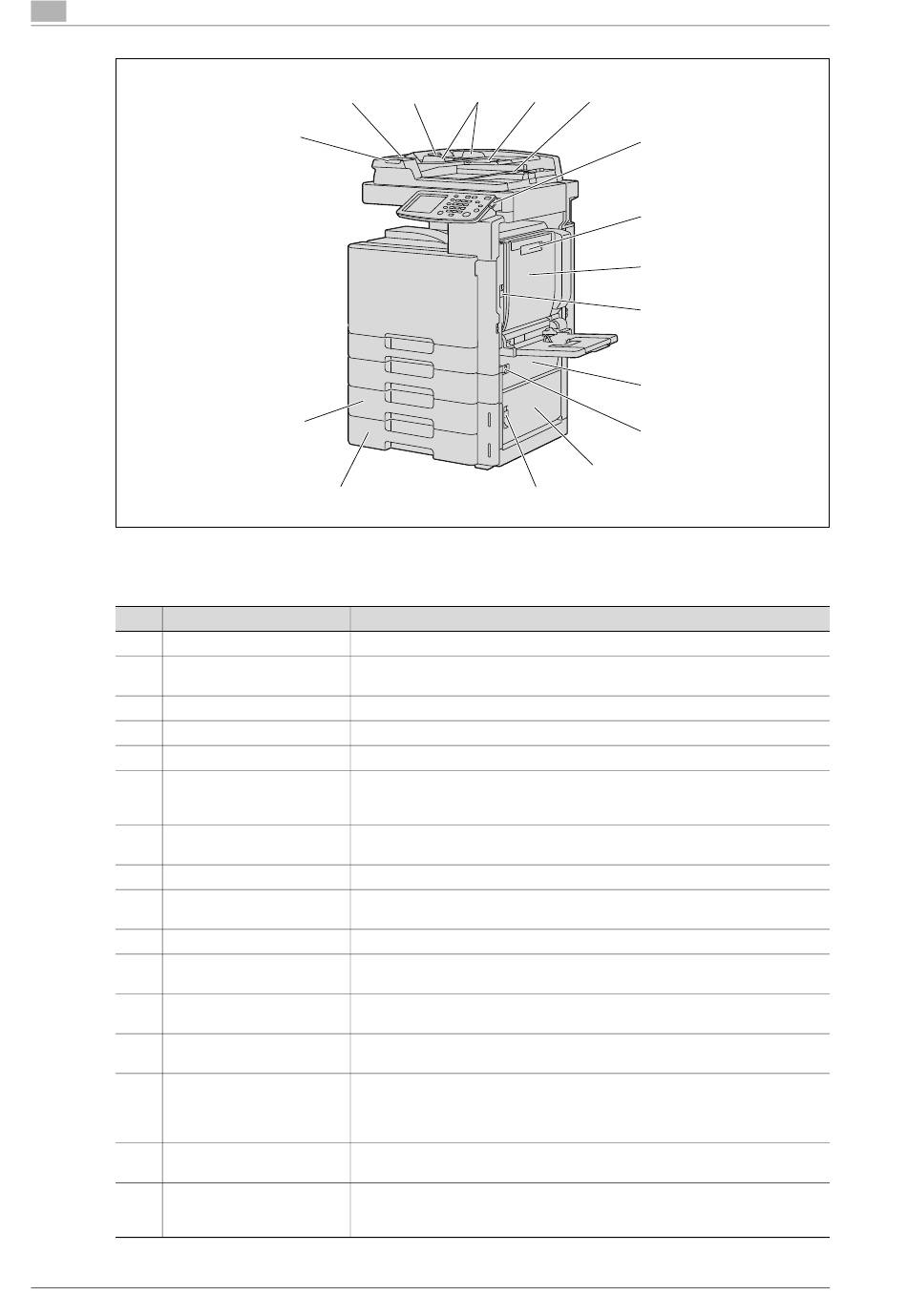

* Obige Abbildung zeigt die Haupteinheit mit dem optionalen ADF, der Duplex-Einheit, der Stapelanlage
(Spezialeinzug), der Zusatz-Papiereinzugseinheit und der Doppel-Papiereinzugseinheit.
Nr. Bezeichnung
11 Linke Abdeckung
12 Linker Abdeckungslöse-
hebel
13 Seitliche Führung
14 Originalanlagetisch
15 Originalablage
16 Ein-/Ausschalter
17 Entriegelungshebel der
Duplex-Einheit
18 Klappe der Duplex-Einheit
19 Entriegelungshebel der
oberen rechten Klappe
20 Mittlere rechte Klappe
21 Entriegelungshebel der
mittleren rechten Klappe
22 Untere rechte Klappe
23 Entriegelungshebel der
unteren rechten Klappe
24 Fach 4/Vorratsbehälter
25 Fach 3
26 Druckanzeiger
2-6
11 12
26
25
24
Beschreibung
Wird geöffnet, um Papierstaus zu beheben.
Dient zum Öffnen der linken Abdeckung.
Wird auf die Breite des Originals eingestellt.
Nimmt Originale mit der bedruckten Seite nach oben auf.
Nimmt gescannte Originale auf.
Wird gedrückt, um das System ein- oder auszuschalten.
Durch Ausschalten des Systems mit diesem Schalter wird der Energiespar-
modus aktiviert.
Wird verwendet, um die Klappe der Duplexeinheit zum Beheben eines
Papierstaus zu öffnen.
Muss zum Beheben von Papierstaus in der Duplex-Einheit geöffnet werden.
Wird verwendet, um die obere rechte Klappe zu öffnen.
Wird geöffnet, um Papierstaus im Transportbereich von Fach 2 zu beheben.
Wird verwendet, um die mittlere rechte Klappe zu öffnen.
Wird geöffnet, um Papierstaus im Transportbereich von Fach 2, 3 oder 4 zu
beheben.
Wird verwendet, um die untere rechte Klappe zu öffnen.
Dient als Vorratsbehälter, wenn die Einzel-Papiereinzugseinheit installiert ist.
Kann bis zu 500 Blatt Normalpapier aufnehmen, wenn die Doppel-Papier-
einzugseinheit installiert ist. Kann bis zu 150 Blatt Karton 1, Karton 2 oder
Karton 3 aufnehmen.
Kann bis zu 500 Blatt Normalpapier aufnehmen.
Kann bis zu 150 Blatt Karton 1, Karton 2 oder Karton 3 aufnehmen.
Leuchtet oder blinkt, um den Status des Systems anzuzeigen.
Blinkt grün: Druckvorgang wird ausgeführt
Leuchtet orange: Warnung
Vor dem Erstellen von Kopien
13 14 15
22
23
16
17
18
19
20
21
bizhub C200 (Phase2)
