9
10

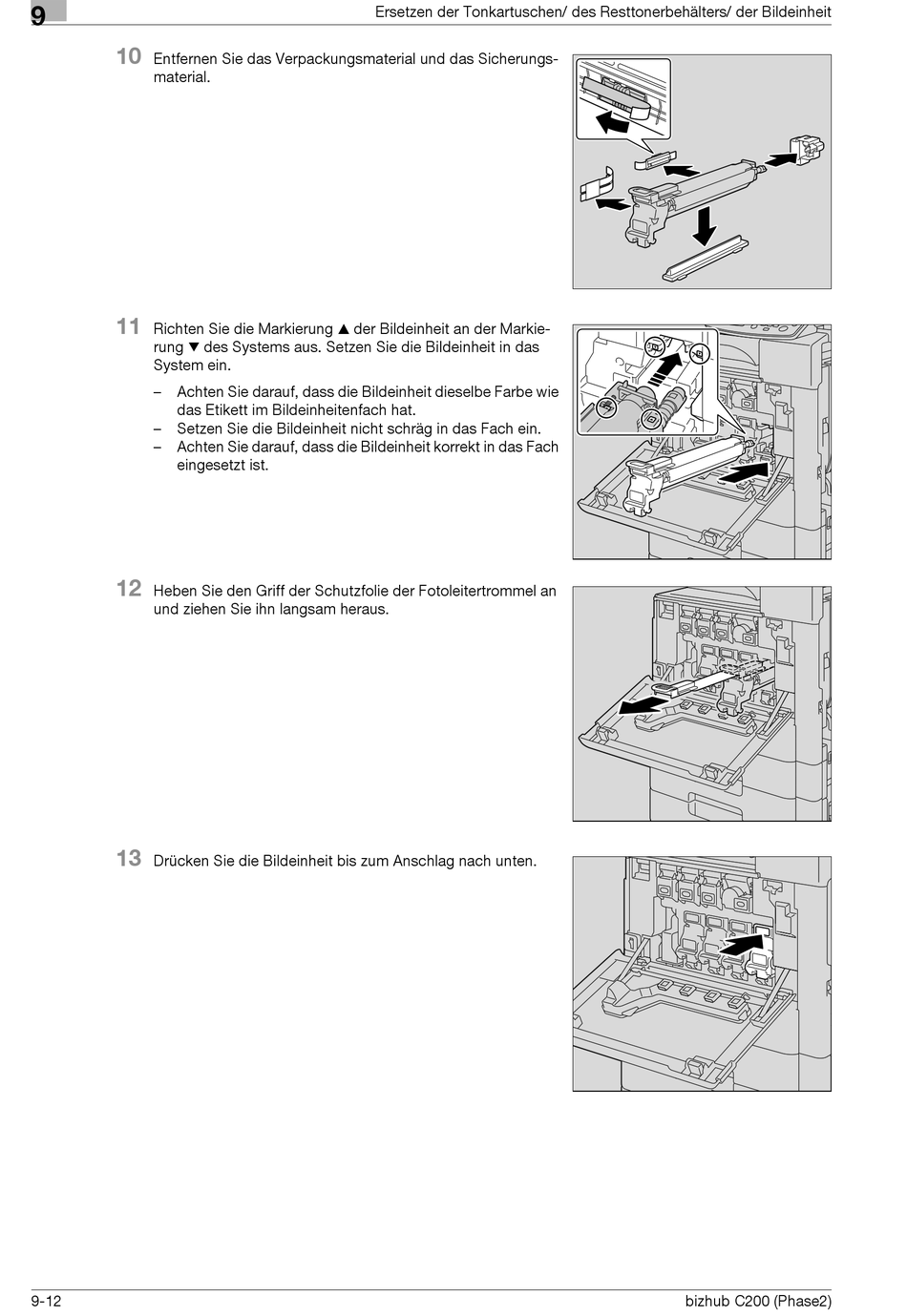

Entfernen Sie das Verpackungsmaterial und das Sicherungs-
material.
11
Richten Sie die Markierung + der Bildeinheit an der Markie-
rung , des Systems aus. Setzen Sie die Bildeinheit in das
System ein.
– Achten Sie darauf, dass die Bildeinheit dieselbe Farbe wie
das Etikett im Bildeinheitenfach hat.
– Setzen Sie die Bildeinheit nicht schräg in das Fach ein.
– Achten Sie darauf, dass die Bildeinheit korrekt in das Fach
eingesetzt ist.
12
Heben Sie den Griff der Schutzfolie der Fotoleitertrommel an
und ziehen Sie ihn langsam heraus.
13
Drücken Sie die Bildeinheit bis zum Anschlag nach unten.
9-12
Ersetzen der Tonkartuschen/ des Resttonerbehälters/ der Bildeinheit
bizhub C200 (Phase2)
