Vor Inbetriebnahme des Sensors
Aufladen des Akkus
Der Sensor ist mit einem integrierten Lithium-Ionen-Akku ausgestattet. Vor erstmaliger
Verwendung des Sensors müssen Sie den Akku mit dem mitgelieferten Netzteil voll
aufladen.
Der Akku hat nur einen externen Anschluss: einen 6-poligen Anschluss an der Rückseite.
Dieser Anschluss dient zur Versorgung mit Ladestrom. Der Anschluss entspricht
Schutzart IP67 und die über ihn zugeführte Energie ist begrenzt.
Laden des Akkus:
•
Das Ladegerät an eine Netzsteckdose anschließen (ggf. entsprechenden
Steckdosenadapter verwenden).
•
Kabel des Ladegeräts am externen 6-poligen Anschluss des Sensors ausrichten,
anschließen und befestigen.
•
Die Akkuanzeige leuchtet rot, solange der Akku geladen wird. Nach ca. vier Stunden
ist er voll aufgeladen. Die Akkuanzeige leuchtet dann grün.
Sobald der Akku voll aufgeladen ist, kann der Sensor in Betrieb genommen werden. Bei
normalem Gebrauch beträgt die Akkulaufzeit ca. acht Stunden. Bei niedrigem
Ladezustand blinkt die Akkuanzeige rot. Wenn der Ladezustand des Akkus zu niedrig ist,
schaltet sich der Sensor automatisch ab, um eine Beschädigung des Akkus zu vermeiden.
SKF QuickCollect Sensor
Benutzerhandbuch
Verwendung des QuickCollect Sensors

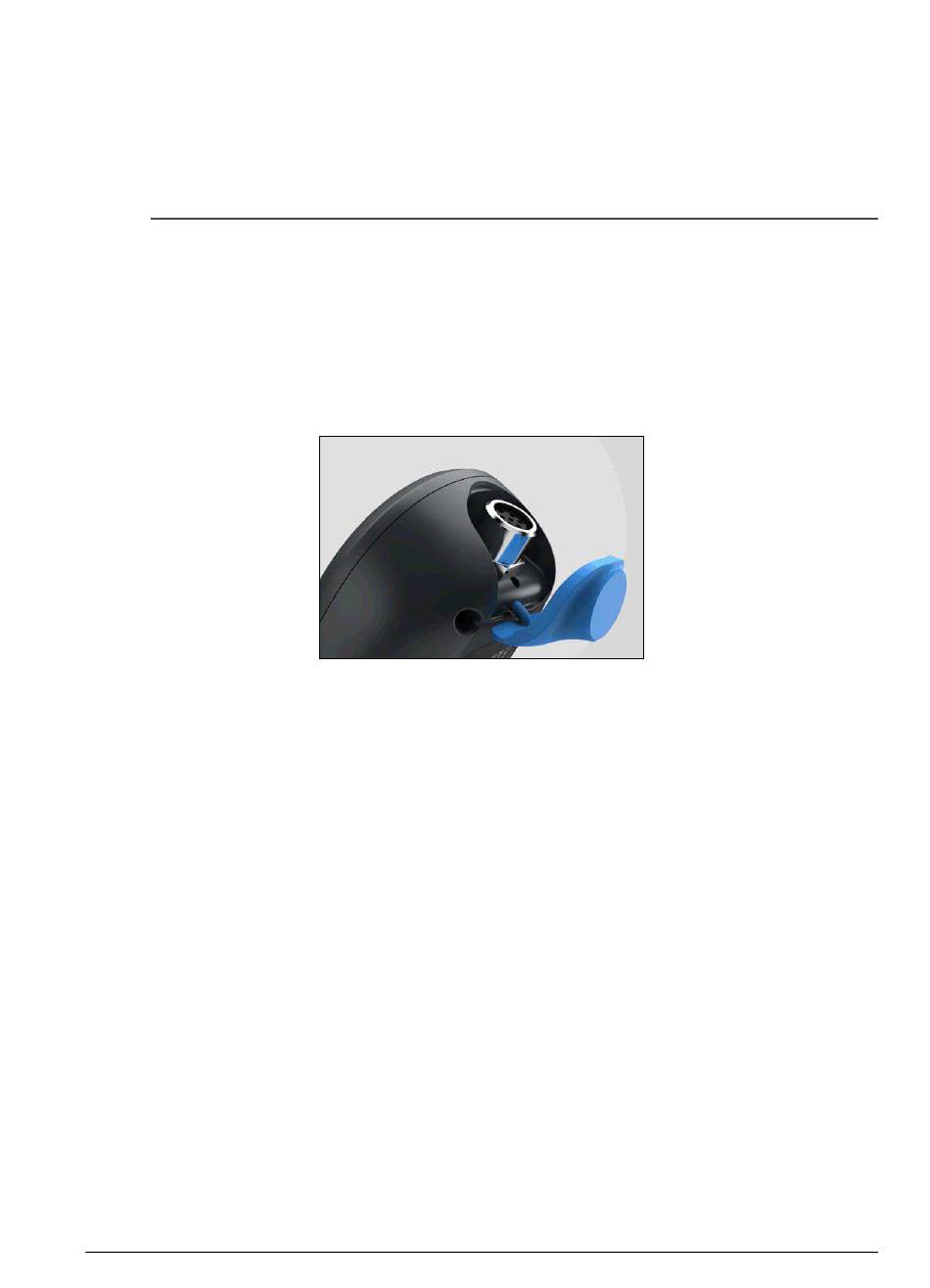

Abbildung 3 - 1
Externer 6-poliger Anschluss
➢ Schließen Sie den Sensor immer an das Netzteil/Ladegerät an, wenn
Sie den Betrieb nicht nach einer kurzen Pause wieder aufnehmen
wollen.
3
3 - 1
