EN
3.2. Fastening the Heater on a Wall
See figure 7.
1. Fasten the wall-mounting rack on the wall by
using the screws which come with the rack.
NOTE! There must be a support, e.g. a board,
behind the panel, so that the fastening screws
can be screwed into a thicker wooden material
than the panel. If there are no boards behind
the panel, the boards can also be fastened on
the panel.
2. The right- or left-handedness of the heater
can be changed by installing it to the rack
correspondingly. Make sure the clip fastens in
the hole properly.
3. Lift the heater to the rack on the wall so that
the fastening hooks of the lower part of the
rack go behind the edge of the heater body.
Lock the edge of the heater onto the rack by a
screw.
1.
100–200
TYPE
345/345E
360/360E
380/380E
390/390E

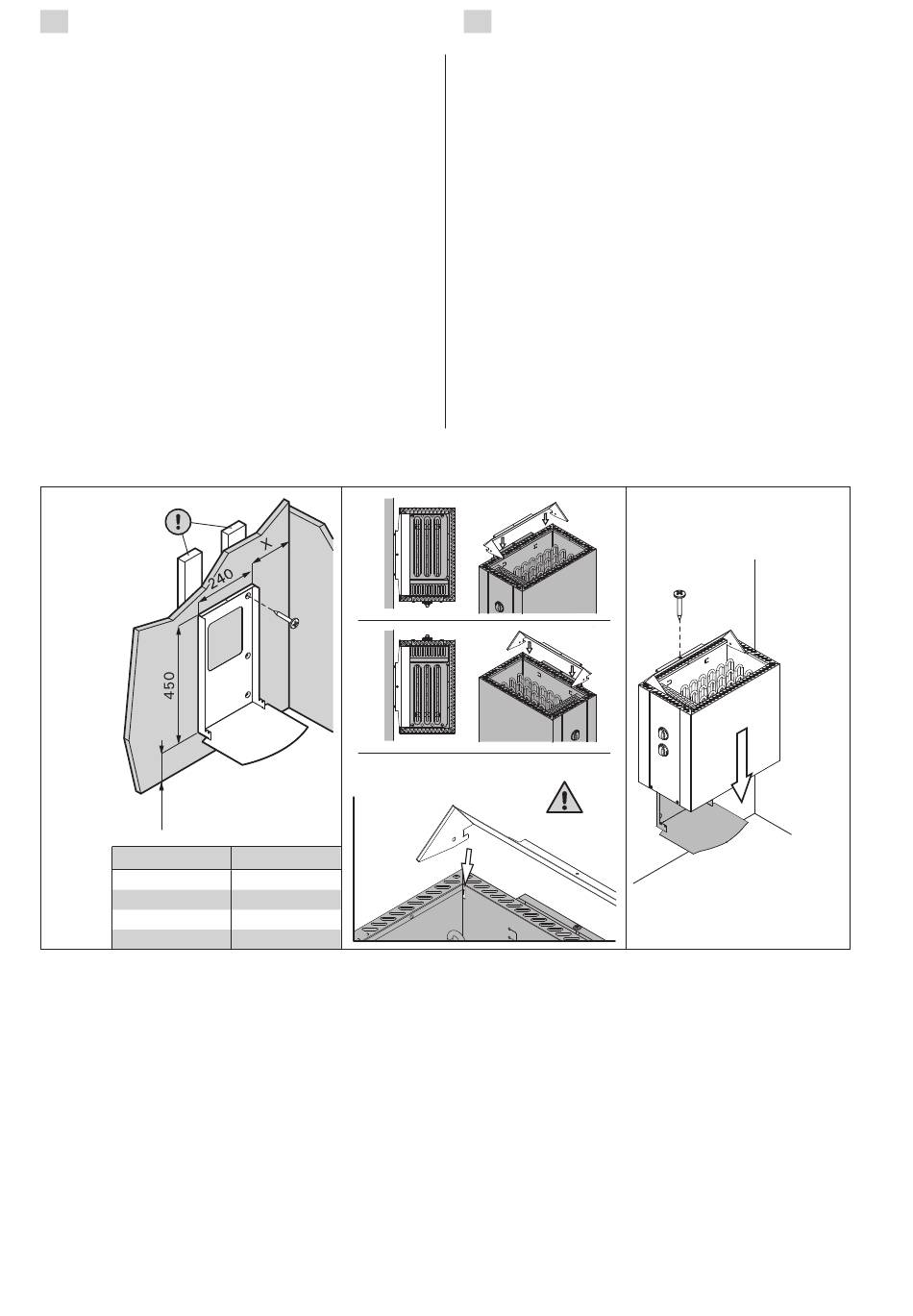

Figure 7.
Fastening the heater on a wall (all dimensions in millimeters)
Abbildung 7.
Befestigung des Saunaofens an der Wand (alle Abmessungen in Millimetern)
16
2.
x 6
(recommendation/
Empfehlung: 100)
X min.
145
160
210
220
DE
3.2. Befestigung des Saunaofens an der Wand
Siehe Abbildung 7.
1. Befestigen Sie das Montagegestell mit den
dazu gelieferten Schrauben an der Wand.
ACHTUNG! An den Stellen, an denen die
Befestigungsschrauben angebracht werden,
muss sich hinter den Paneelen als Stütze z.B.
ein Brett befinden, in dem die Schrauben fest
sitzen. Falls sich hinter den Paneelen keine
Bretter befinden, können diese auch vor den
Paneelen angebracht werden.
2. Der Saunaofen kann zur Bedienung durch
Rechts- oder Linkshänder unterschiedlich an der
Wand montiert werden. Versichere, dass die
Befestigungs-Ösen richtig dafür vorgesehene
Aufhängung sitzen.
3. Heben Sie den Saunaofen so auf das Gestell an
der Wand, daß die Befestigungshaken unten am
Gestell hinter den Rand des Saunaofenrumpfes
kommen. Schrauben Sie den oberen Rand des
Saunaofens am Montagegestell fest.
3.
