Vetus NLPH40 Einbauanleitung Seite 15

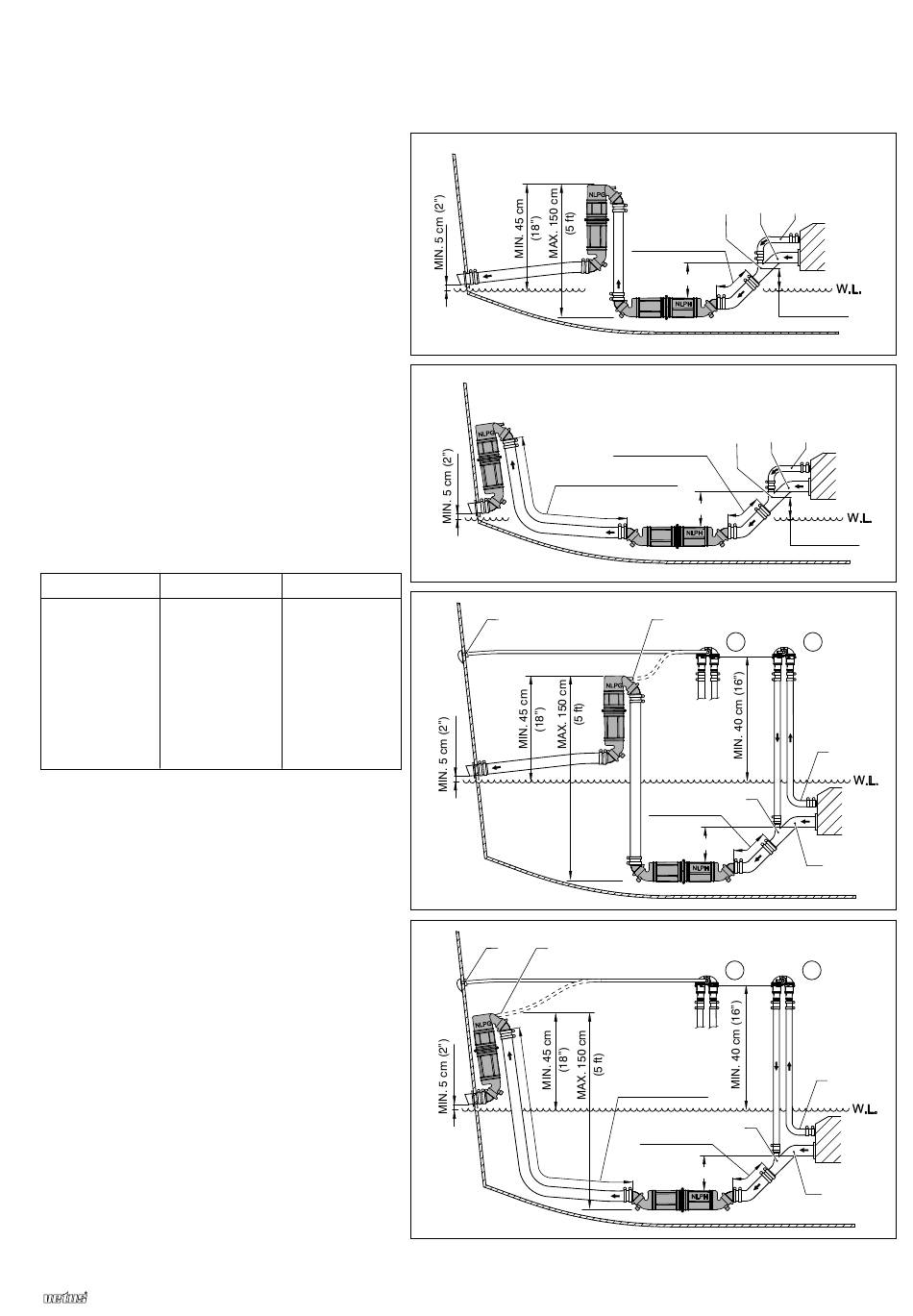

Installatievoorbeeld
Installation example
1 & 2:
Uitlaatsystemen met waterinjectiepunt 'C'
15 cm of meer boven de waterlijn
Exhaust systems with water-injection point 'C' 15
cm or more above the waterline
Auspuffsystemen mit Wasserein-spritzpunkt 'C' 15
cm oder mehr über der Wasserlinie
Système d'echappement avec point
d'injection d'eau 'C' 15 cm ou plus audessus de la
ligne de flottaisson
Sistemas de escape con el punto de
inyección de auga 'C' a 15 cms o más por encima de
la línea de flotación
Sistema di scappamento con punto di
iniezione dell'acqua 'C' 15 cm o più al di sopra della
linea di galleggiamento
'A' 'B'
Uitlaatspruitstuk Koelwater
Exhaust manifold Cooling water
Auspuffkrümmer Kühlwasser
Collecteur Eau de
d'echappement refroidissement
Empalme de Agua de
escape refrigeración
Collettore di Acqua di
scappamento raffreddamento
3 & 4:
Uitlaatsystemen met waterinjectiepunt 'C' onder of
minder dan 15 cm boven de waterlijn
Exhaust systems with water-injection point 'C' be-
low or less than 15 cm above the waterline
Auspuffsystemen mit Wasserein-spritzpunkt 'C' un-
ter oder weniger als 15 cm über der Wasserlinie
Système d'echappement avec point
d'injection d'eau 'C' au-dessous ou inférieur à 15 cm
au-dessus de la ligne de flottaisson
Sistemas de escape con el punto de
inyección de auga 'C' deboja o a menos de 15 cms
por encima de la línea de flotación
Sistema di scappamento con punto di
iniezione dell'acqua 'C' meno di 15 cm al di sopra
della linea di galleggiamento
Waterlock NLPH
Montagebeispiel
Exemple d'installation
'C'
Waterinjectiepunt
Water-injection
point
Wasser-
einspritzstelle
Point d'injection
d'eau
Punto de
inyección de agua
Punto di iniezione
dell'acqua
Ejemplo de instalación
Esempio di installazione
L=MIN. 30 cm
MIN. 5 cm (2")
L=MIN. 30 cm
L=MAX. 300 cm (10 ft)
MIN. 5 cm (2")
'H' 'G'
L=MIN. 30 cm
MIN. 5 cm (2")
'H' 'G'
L=MAX. 300 cm
L=MIN. 30 cm
MIN. 5 cm (2")
'C' 'A' 'B'
(12")
MIN. 15 cm (6")
'C' 'A' 'B'
(12")
MIN. 15 cm (6")
1 2
'B'
'C'
(12")
'A'
1 2
'B'
(10ft)
'C'
(12")
'A'
030427.03
1
2
3
4
15
