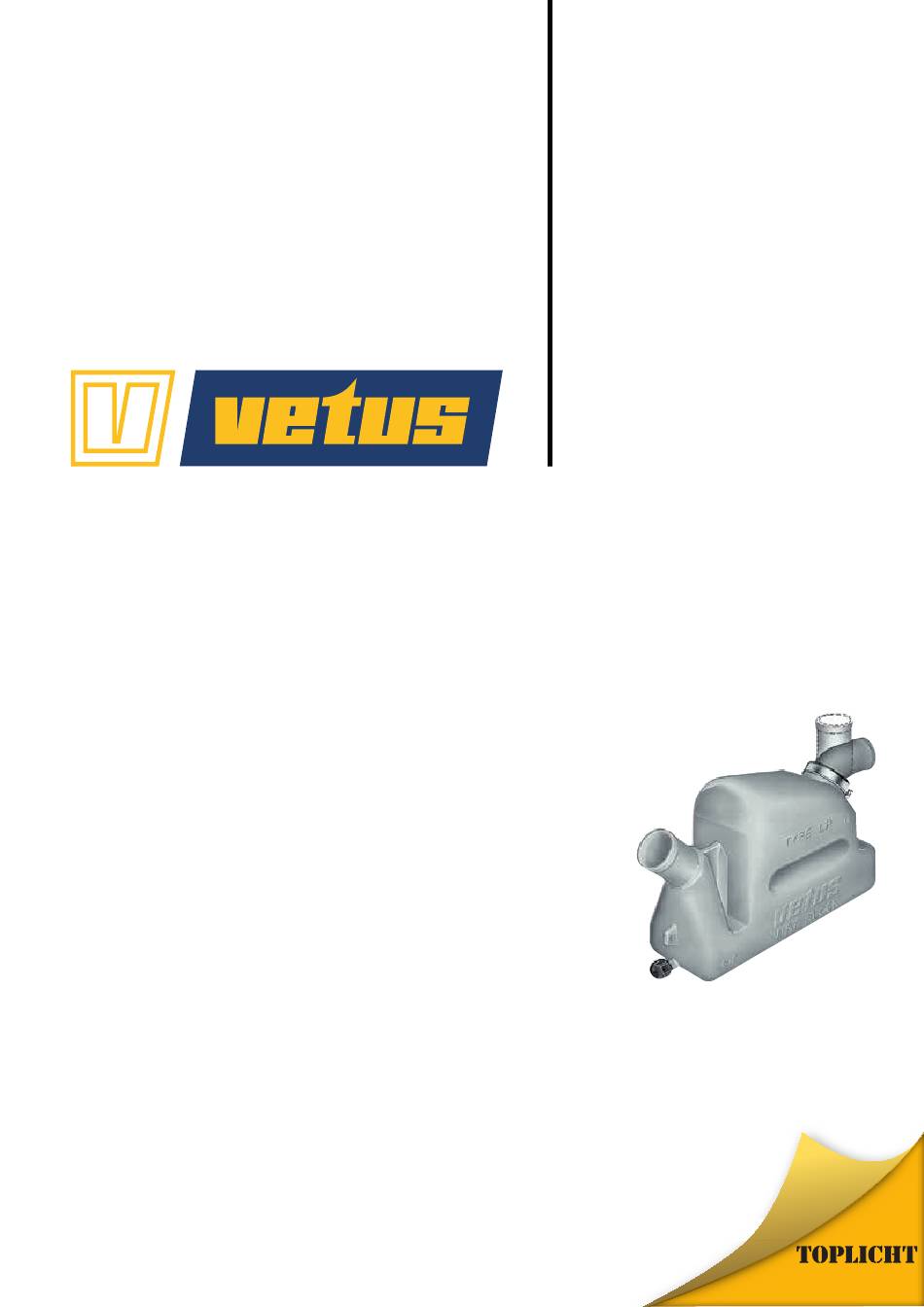

- Seite 1 Installationsvorschriften DEUTSCH Auspuffsysteme 30-90 mm WLOCKLP Schiffsausrüster TOPLICHT 9.August 2017 Tel.: +49 ( 0 ) 40 - 88 90 100 www.toplicht.de...
- Seite 2 Einleitung WARNUNG Die Teile der Vetus-Auspuffsysteme eignen sich ausschließlich für die Verwendung in wassereingespritzten Auspuffsystemen. Wenn beim Stillstand des Motors Wasser aus dem Aus- pufftopf ins Auspuffsystem des Motors kommt (beispiels- Die maximale Dauerbetriebstemperatur der Kunststoffteile der weise unter Segeln, wenn das Schiff extrem rollt oder Auspuffsysteme beträgt 70 ºC.
- Seite 3 DEUTSCH Montagebeispiele Auspuffleitung Auspuffleitung muß über volle Länge S. 6 Auf S. 16 sind Auspuffsysteme mit einem Auspufftopf Typ LP/ Wassereinspritzpunkt bis zum Auspufftopf auf Gefälle mon- LSG/LSL/LSS, ein Schalldämpfer Typ MP , ein Schwanenhals tiert werden, damit ein guter Ablauf des Kühlwassers in der Typ LT und eine Auspuffspiegeldurchführung abgebildet.
- Seite 4 Hauptabmessungen WLOCKLP30 WLOCKL40R Volume: Volume: 2.25 l 4.25 l WLOCKL45R 0.50 Imp. gallon 0.93 Imp. gallon ø 30 mm (1.18”) ø 40 mm (1.57”) 0.60 U.S. gallon 1.12 U.S. gallon WLOCKL50R ø 45 mm (1.77”) ø 50 mm (1.97”) WLOCKL50S LSS40A Volume: Volume:...
- Seite 5 Hauptabmessungen TRC40R TRC40PV 80 (3.15”) TRC45R TRC45PV 74 (2.91”) TRC50R TRC50PV 39 (1.54”) TRC60R TRC60PV TRC7590R ø 40 (1.57”) ø 53 (2.09”) ø 87 (3.39”) 45 (1.77”) ø 45 (1.77”) ø 58 (2.28”) ø 114 (4.49”) 45 (1.77”) ø 40 (1.57”) ø...
- Seite 6 1 & 2: Auspuffsysteme mit Wassereinspritzpunkt Auspuffsystemen mit Wasserein-spritzpunkt ‘C’ 15 cm oder mehr über der Wasserlinie ‘C’ 15 cm oder mehr über der Wasserlinie ‘A’ ‘B’ ‘C’ Auspuffkrümmer Kühlwasser Wasser- einspritzstelle 3 & 4: Auspuffsystemen mit Wasserein-spritzpunkt Auspuffsysteme mit Wassereinspritzpunkt ‘C’...
- Seite 7 AIRVENT V h AIRVENT H 1939-002 ohne VETUS Schwanenhals WLOCK LT i Kunstoff-Schwanenhals von Vetus für Auspuffsysteme. Der Kunstoff-Schwanenhals sorgt dafür, dass von außen kein Wasser über den Auspuffschlauch in den Motor zurück- fließen kann. Art-Nr. VETUS-Nr. für Schlauch mm...
- Seite 8 exhaust pipe Auspuffschlauch Sehr flexibler Auspuffschlauch mit Lloyds-Zulassung. Durch die spezielle Gummisorte und die eng gewickelte Innenspirale ist das Verlegen bei beengten Verhältnissen besonders einfach. Der mögliche Biegeradius beträgt nur das Eineinhalbfache des Durchmessers. Die Temperaturbeständigkeit liegt zwischen -30° C und +100° C mit einer kurzzeitigen Spitzenbelastung von +115°...
