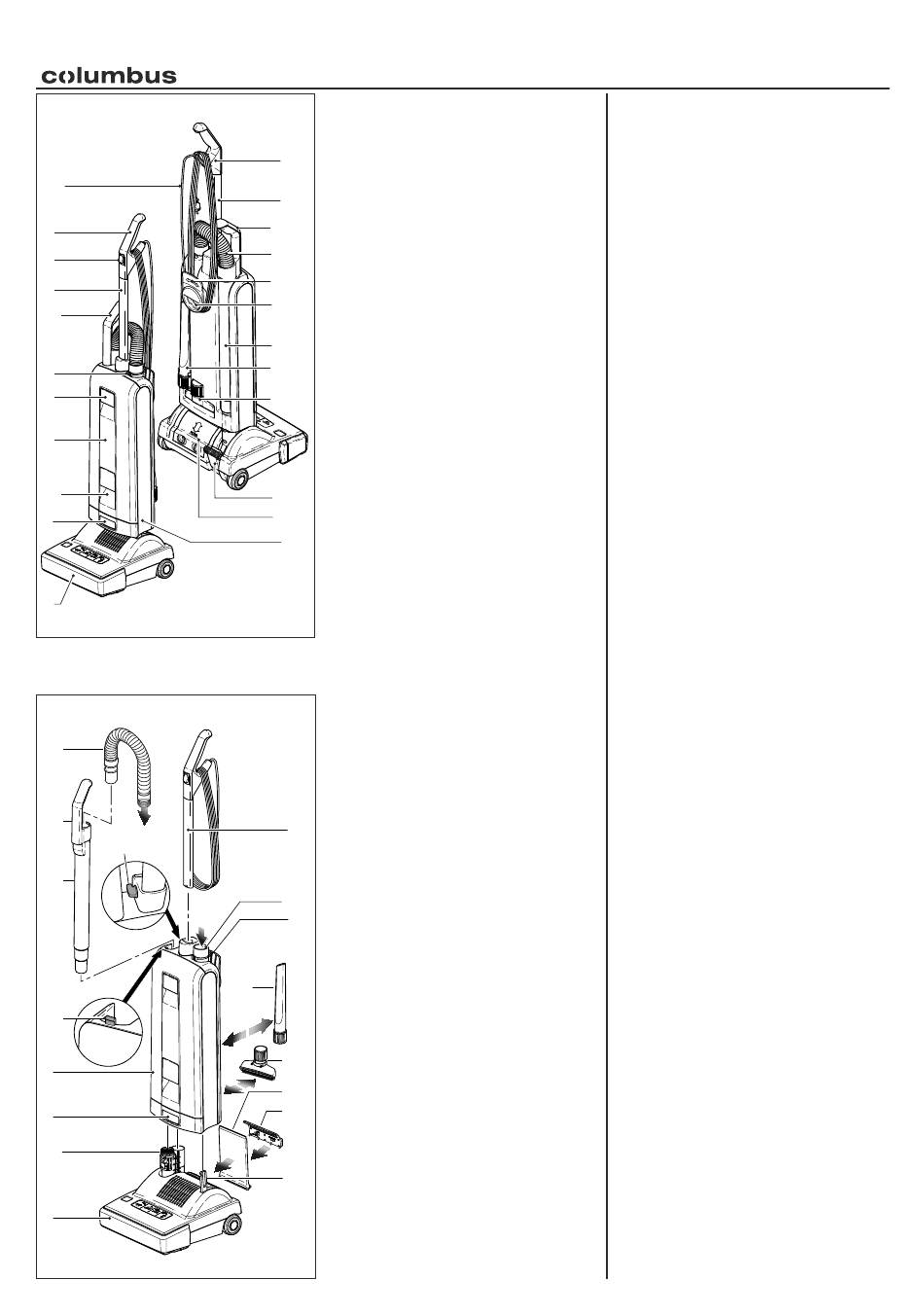

5. Gerätebeschreibung
1 Griff
2 Schalter
1
3 Stiel
3 4 Sicherungsring
5 Deckelschloß
11
6 Filtergehäuse
12
7 Deckel
14
8 Entriegelungstaste
9 Gerätefuß mit Bürste
13
10 Anschlußleitung
15 11 Handgriff des Teleskopschlauchs
12 Schlauch
16
13 Griffmulde / Tragegriff
17
14 Leitungshaken
15 Saugrohr des Teleskopschlauchs
16 Fugendüse
17 Polsterdüse
18 Rastpedal
18
23 Abluftfilterdeckel
23
6
Bitte lesen Sie zuerst gründlich diese
Gebrauchsanweisung.
Bitte beachten Sie unbedingt die
Sicherheitshinweise.

6. Inbetriebnahme

In der Verpackung befindet sich das
in vier Teile zerlegte Gerät sowie die
Gebrauchsanweisung. Den Gerätefuß (9)
auf den Boden stellen. Das Filtergehäuse
3
(6) vorsichtig auf das aufrechte Gelenk (20)
und den Stützhebel (21) setzen und nach
unten drücken, bis die Entriegelungstaste
(8) einrastet. Den Stiel (3) des Handgriffs
26
bis zum Anschlag in die Aufnahme am
4
Filtergehäuse einschieben und mit einer
90°-Drehung des Hebels (22) verriegeln.
Das Saugrohr (15) erst in das Gelenk (20)
16
einführen und dann mit dem Griff auf den
Nocken (24) am Filtergehäuse stecken. Die
passende Schlauchseite in das Saugrohr
(15) einführen. Zum Anschließen des
17
Schlauches (12) an das Filtergehäuse, das
Ende mit der schwarzen Buchse in die
32
Verbindungshülse (26) einführen und ganz
23
einschieben. Durch Zusammendrücken
der Griffflächen am Sicherungsring (4)
kann der Schlauch wieder gelöst werden.
21
Wenn das Gerät nicht läuft, überprüfen,
ob die Teile richtig zusammengesteckt
sind.
5. Machine Description
1
2
3
4
5
6
7
8
9
10 Cable
11 Attachment tube handle
12 Hose
13 Carrying handle
14 Cable hook
15 Attachment tube
16 Crevice tool
17 Upholstery tool
18 Foot pedal
23 Exhaust filter cover
Please read this instruction manual.
Do not use the machine before reading
the Cautions.
6. Assembly
In the box you will find the machine in four
major parts. To assemble the machine,
put the swivel neck (20) and black support
lever (21) in the upright position. Carefully
place the dust bag housing over them
and push down until the release button
resets (8). Lift the catch (22) and push in
the handle assembly (3) in until the arrow
disappears. Lock the catch (22) with a 90°
turn. Push the black end of the hose into
the connecting tube (26) so that it clicks
into place. Insert the attachment tube (15)
into the swivel neck and push the handle
(11) over the projection (24). The hose can
be taken off by squeezing the retaining
ring (4).
IF THE MACHINE DOES NOT WORK,
THEN THE STEPS ABOVE HAVE NOT
BEEN EXECUTED CORRECTLY. PLEASE
ENSURE THE PARTS ARE PROPERLY
PUSHED TOGETHER.
7
XP 2 eco
XP 3 eco
Handle grip
On / Off switch
Handle assembly
Retaining ring
Cover release flap
Dust bag housing
Front cover
Housing release button
Base with brush
